什么是置位-复位 (SR) 触发器?
触发器是逻辑门的一种应用。触发器电路可以持续保持二进制状态(只要电源传输到电路)，然后由输入信号进行切换状态。S-R 触发器代表置位-复位触发器。置位-复位触发器包括两个 NOR 门和两个 NAND 门。这些触发器也称为 SR 闩锁。
SR 触发器有两个输入，例如"置位"输入和"复位"输入。 SR触发器的两个输出分别是主输出Q和其补输出$\mathrm{\overline{Q}}$。

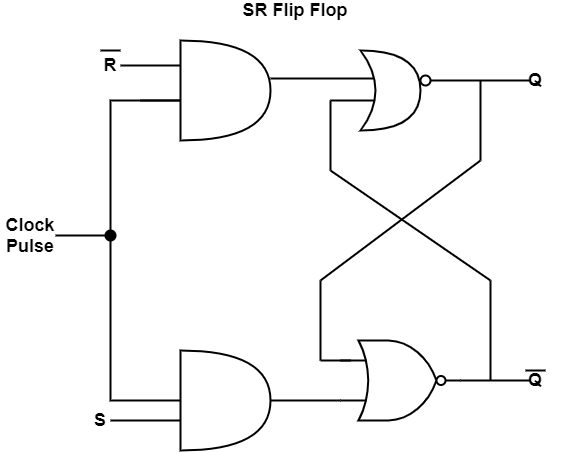

该图显示了SR触发器的电路图。
SR触发器的真值表
SR触发器的真值表如表所示。
| S | R | QN.1 | $\mathrm{\overline{Q_{N\cdot1}}}$ |
|---|---|---|---|
| 0 | 0 | QN | $\mathrm{\overline{Q_{N}}}$ |
| 0 | 1 | 0 | 1 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | 不确定 | 不确定 |
一组交叉耦合的 NOR 门可以描述一个 SR 触发器，其中一个门的输出与另一个门的两个输入之一相关，反之亦然。一个 NOR 门的互补输入是"R"，而另一个门的互补输入是"S"。
输入"R"产生输出 Q，带有"S"的门输入使得输出$\mathrm{\overline{Q}}$。

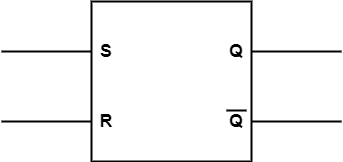

SR触发器的逻辑符号如图所示。
