数字电子中的算术逻辑单元

算术逻辑单元 (ALU) 是计算机等计算系统中的基本组件。它基本上是计算系统中中央处理单元 (CPU) 内的实际数据处理元素。它执行所有算术和逻辑运算，构成现代计算机技术的支柱。

在本章中，我们将解释算术逻辑单元的工作原理，以及它的主要组件、功能以及 ALU 在数字系统设计领域的重要性。

什么是算术逻辑单元?

算术逻辑单元(简称为 ALU)被视为每个中央处理单元 (CPU) 的引擎或心脏。ALU 基本上是一种组合逻辑电路，可以对数字数据(二进制格式的数据)执行算术和逻辑运算。它还可以执行发送给数字计算机等计算系统的指令。

在数字计算系统的复杂架构中，算术逻辑单元或 ALU 起着重要作用，因为它执行和处理所有指令、执行计算、操作二进制数据并执行各种决策操作。

算术逻辑单元的开发始于对高效、高速和准确的数据处理和计算的需求。随着电子技术的进步，ALU 已成为一种高度复杂的数字数据处理设备，可以处理大量复杂指令和计算任务。

当今的 ALU 在计算操作中提供高精度、高精度和显著快速的处理速度。

算术逻辑单元的特点

以下是算术逻辑单元的一些主要特点 −

• ALU 可以执行所有算术和逻辑运算，如加法、减法、乘法、除法、逻辑比较等。
• 它还可以对二进制数执行按位和数学运算。
• 它包含两个部分，即 AU(算术单元)和 LU(逻辑单元)，分别执行算术运算和逻辑运算。
• 它是中央处理单元内的计算能力(CPU)。
• ALU 是每个 CPU 中实际进行数据处理的部分。
• ALU 负责根据对输入数据执行的操作来解释代码指令。
• 数据处理完成后，ALU 将结果发送到内存单元或输出单元。

算术逻辑单元的主要组件

算术逻辑单元由各种功能部件组成，负责执行特定操作，如加法、减法、乘法、除法、比较等。下面解释了算术逻辑单元的一些关键组件 −

算术单元

算术逻辑单元的算术单元 (AU) 部分使用的主要组件如下 −

加法器

加法器或二进制加法器是算术逻辑单元的重要组成部分之一。它执行两个或多个二进制数的加法。为了完成此操作，它执行一系列逻辑和算术运算。算术逻辑单元中使用的一些常见加法器类型是半加器、全加器、并行加法器和行波进位加法器。每种类型的加法器都经过设计和优化以执行特定的计算操作。

减法器

减法器是另一种数字组合电路，旨在执行二进制数的减法。在大多数算术逻辑单元中，减法器使用2的补码算法对二进制数执行减法运算。

乘​​法器和除法器

在更复杂和先进的算术逻辑单元中，还实现了专用的乘法器和除法器电路来对二进制数执行乘法和除法。这些电路使用迭代或并行处理等高级处理技术来完成这些操作。

逻辑单元

ALU 的逻辑单元 (LU) 包括负责执行布尔或比较运算的组件。以下是 ALU 逻辑单元的一些主要组件 −

逻辑门

AND、OR、NOT、NAND、NOR、XOR 和 XNOR 等逻辑门是逻辑单元的关键组件。这些是标准逻辑电路，可以根据一些预定义的逻辑指令操纵输入数据并生成所需的输出。

每个逻辑门都可以执行特定的逻辑运算。但是，不同类型的逻辑门可以以特定的方式连接在一起，以执行复杂的逻辑运算。

逻辑门的类型

这里简要概述了每种类型的逻辑门 −

• 与门 − 它对输入的二进制数据执行布尔乘法。只有当所有输入均为逻辑 1 或真时，其输出才为逻辑 1 或真。
• 或门 − 或门对输入的二进制数据执行布尔加法。如果其任何输入为逻辑 1 或真，则会产生逻辑 1 或真输出。
• 或非门 − 非门执行反转操作。当其输入为逻辑 0 或假时，它会给出逻辑 1 或真输出，反之亦然。
• 与非门 − NAND 门执行 NOTed AND 运算，当两个输入或任何一个输入为逻辑 0 或假时，产生逻辑 1 或真输出。
• NOR 门 − NOR 门执行 NOTed OR 运算，当其所有输入均为逻辑 0 或假时，产生逻辑 1 或真输出。
• XOR 门 − XOR 门执行排他或运算，当其两个输入不同时，产生逻辑 1 或真输出。因此，它用作不等式检测器。
• XNOR 门 − XNOR 门执行排他或非运算，当其两个输入相似时，产生逻辑 1 或真输出。因此，它用作相等性检测器。

以上就是关于算术逻辑单元的结构和组件。现在让我们了解一下 ALU 可以执行哪些功能。

算术逻辑单元的功能

算术逻辑单元可以在数字计算系统中执行各种功能和操作。算术逻辑单元执行的一些重要功能如下所述 −

算术运算

算术运算是算术逻辑单元执行的主要功能之一。此类运算包括二进制数的加法、减法、乘法和除法。所有这些操作构成了算术逻辑单元可以执行的数学计算的基础。

逻辑运算

算术逻辑单元还可以执行各种逻辑运算，例如 AND 运算、OR 运算、NOT 运算等。这些逻辑运算构成了决策和数据处理过程的基础。

比较运算

算术逻辑单元还可以执行各种比较运算，例如等于、不等于、小于、大于等。这些比较运算在决策过程中至关重要。

移位运算

算术逻辑单元还可以对二进制数执行移位运算，例如左移和右移。这些运算在乘法和除法运算中很重要。移位运算可以在位级别操纵二进制数据，从而优化算术计算。

算术逻辑单元的工作原理

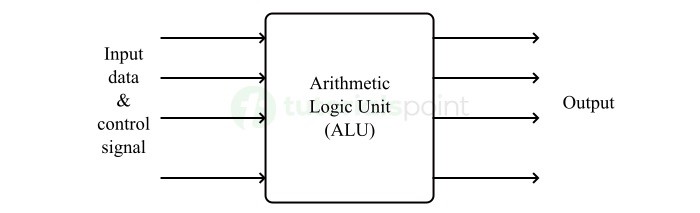

算术逻辑单元的工作原理取决于输入数据和控制信号的组合。换句话说，算术逻辑单元接收输入数据和控制信号，然后解释这些数据和信号以执行特定操作。

让我们通过将算术逻辑单元分解为子组件来详细了解算术逻辑单元的工作原理。

接收输入数据和控制信号

算术逻辑单元从用户接收输入数据和一组指定要执行的操作的控制信号。数据通过输入数据路径接收，而控制信号则从控制单元接收。

操作的执行

算术逻辑单元一旦收到输入数据和控制信号，就会在算术单元、逻辑单元、比较单元或移位单元中选择适当的功能组件来执行特定操作。一旦操作完成，ALU 就会将结果发送到内存单元进行存储或输出单元。

算术逻辑单元的重要性

在数字电子和计算技术领域，算术逻辑单元发挥着重要作用，原因如下 −

• 它可以非常准确地、精确地和高效地执行算术、逻辑和比较运算。
• 它还可以执行复杂的数据处理和决策操作。
• ALU 可以非常快地执行复杂的处理任务，从而提高性能和效率。
• ALU 具有多功能性，因为它可以执行各种计算任务。

结论

这就是关于算术逻辑单元 (ALU) 的全部内容，它是数字电子和现代计算中的重要组合逻辑电路系统。它充当中央处理单元(CPU)的核心，执行各种操作，包括算术、逻辑和比较操作。在数字计算系统中，算术逻辑单元充当 根据指令处理输入数据的主要功能单元。在本章中，我们学习了与算术逻辑单元相关的所有重要概念。
