什么是 JK 触发器?
什么是 JK 触发器?
JK 触发器可以视为 SR 触发器 的变体。J 表示 SET，而 'K' 表示 CLEAR。在 JK 触发器中，‘S’ 输入称为 ‘J’ 输入，而 ‘R’ 输入称为 ‘K’ 输入。如果 ‘J’ 和 ‘K’ 均为 ‘0’，则 JK 触发器的输出不会改变。如果两个输入都是"1"，则输出拨至其空闲位置。

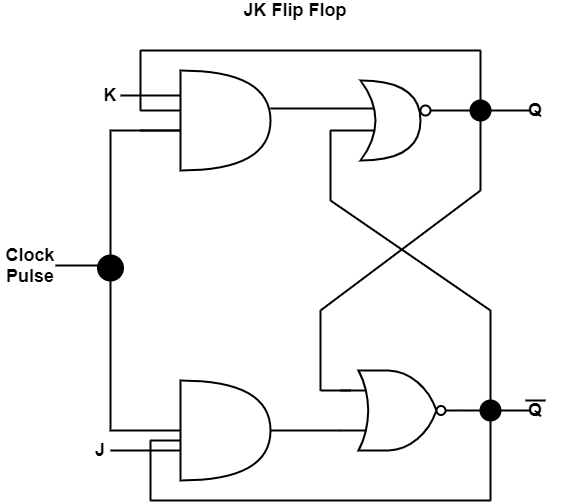

该图显示了 JK 触发器的电路图。
JK 触发器的真值表
JK 触发器的真值表显示在表中。
| S | R | QN-1 |
|---|---|---|
| 0 | 0 | QN |
| 0 | 1 | 0 |
| 1 | 0 | 1 |
| 1 | 1 | $\mathrm{\overline{Q_{N}}}$ |
图中演示了 JK 触发器的逻辑符号。
