使用 NOR 门实现 NOT 门

NOT 门是一种基本逻辑门，其输出是输入的补码。NOR 门是一种通用逻辑门，可用于实现任何其他类型的逻辑门。NOR 门基本上是一个 OR 门，后面跟着一个 NOT 门。

阅读本教程，了解如何使用 NOR 门实现 NOT 门。让我们从 NOT 门和 NOR 门的简要概述开始讨论。

什么是 NOT 门?

在数字电子技术中，NOT 门是一种基本逻辑门，只有一个输入和一个输出。它是一种逻辑门，其输出始终是输入的补码。因此，NOT 门也称为反相器。

如果 NOT 门的输入为低电平(逻辑 0)，则其输出为高电平(逻辑 1)。如果输入为高电平(逻辑 1)，则非门输出低电平(逻辑 0)。非门的逻辑符号如图 1 所示。

非操作用"-"(横杠)符号表示。因此，如果非门的输入变量为 A，则其输出 Y 为:

$$\mathrm{Y \: = \: \bar{A} \: = \: A' }$$

非门真值表

非门真值表给出了其输入变量与输出变量之间的关系。以下是非门的真值表 −

输入 (A)	输出 (Y = A')
A	B
0	1
1	0

什么是 NOR 门?

NOR 门是一种通用门，因此，它可用于实现任何其他类型的逻辑门。NOR 门基本上是 NOT 门和 OR 门的组合，即 OR 门后跟 NOT 门是 NOR 门。因此，

$$\mathrm{NOR \: Gate \: = \: OR \: Gate \: = \: NOT \: Gate}$$

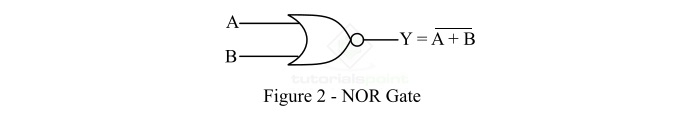

NOR 门可以接受任意数量的输入并给出单个输出。只有当所有输入均为低电平或逻辑 0 时，或非门的输出才被假定为高电平或逻辑 1。对于任何其他输入组合，或非门的输出均被假定为低电平或逻辑 0。双输入或非门的逻辑符号如图 2 所示。

或非门的操作表示为，

$$\mathrm{Y \: = \: \overline{A \: + \: B} \: = \: (A \: + \: B)'}$$

其中，A 和 B 是输入变量Y 是 NOR 门的输出变量，NOR 门的输出表达式读作"Y 等于 A 加 B 整条"。

NOR 门的真值表

对于不同的输入组合，我们可以使用 NOR 门的真值表来分析 NOR 门的运行，如下所示。

输入		输出
A	B	Y = (A + B)'
0	0	1
0	1	0
1	0	0
1	1	0

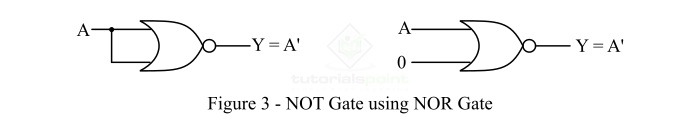

现在，让我们讨论如何使用 NOR 门实现 NOT 门。
