数字电子器件中的二进制寄存器

在数字电子设备和系统中,二进制寄存器是数据存储和操作中发挥重要作用的关键组件之一。二进制寄存器是数字系统或设备内存单元的基本构建块。

在这里,我们将探讨二进制寄存器二进制寄存器数据的基础知识。那么,让我们从二进制寄存器的基本介绍开始。

什么是二进制寄存器?

在数字系统中,二进制寄存器被视为数据存储单元的基础。它是一组连接在一起的触发器,以01的形式存储数据和信息。二进制寄存器的存储容量取决于电路中组合的触发器数量。例如,一个4位二进制寄存器由一组连接在一起的四个触发器组成,能够存储4位信息。

二进制寄存器的类型

根据输入和输出配置以及数据操作,二进制寄存器分为以下四种类型 −

串行输入串行输出 (SISO) 二进制寄存器

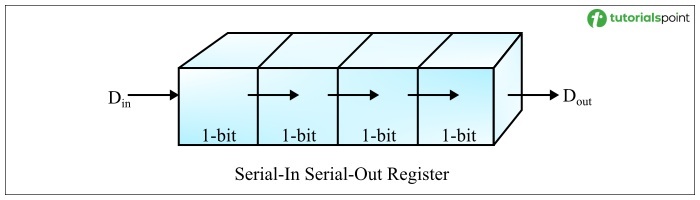

下图描绘了一个4位串行输入串行输出 (SISO) 二进制寄存器的框图 −

串行输入串行输出二进制寄存器

这里,第一个触发器的输出连接到下一个触发器。二进制输入数据将通过输入线 Din 进入寄存器。此输入将以串行方式进行,即首先,LSB 位将进入寄存器,然后是后续位。

串行输入并行输出 (SIPO) 二进制寄存器

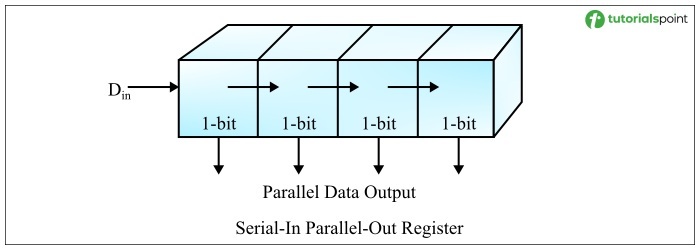

下图描绘了 4 位串行输入并行输出 (SIPO) 二进制寄存器的框图。

串行输入并行输出二进制寄存器

此处,数据以串行方式输入寄存器,并以并行形式输出。在这种类型的二进制寄存器中,在加载输入数据时,输出线保持禁用状态。一旦数据加载过程完成,输出线将变为活动状态,以并行形式提供输出。

并行输入串行输出 (PISO) 二进制寄存器

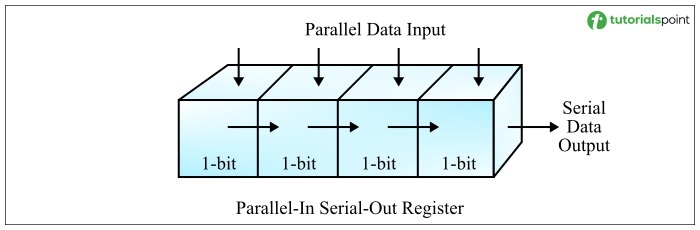

下图描绘了 4 位并行输入串行输出 (PISO) 二进制寄存器的框图 −

并行输入串行输出二进制寄存器

这种类型的二进制寄存器以并行形式接受数据并以串行方式产生结果。因此,在 PISO 二进制寄存器中,输入数据的所有位都同时加载到寄存器中。该寄存器可以在两种模式下运行,即加载模式和移位模式。

在加载模式下,输入电路变为活动状态,以将输入数据位加载到寄存器的相应触发器中。在移位模式下,数据位从左向右移位。这导致并行输入串行输出操作。

并行输入并行输出 (PIPO) 二进制寄存器

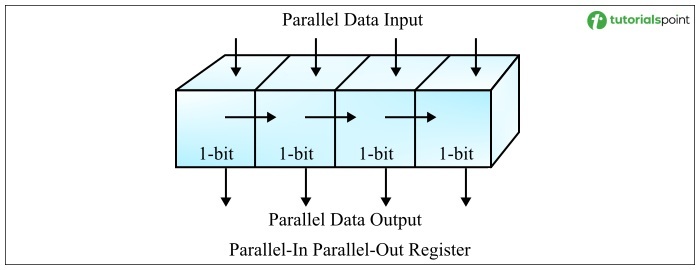

下图显示了 4 位并行输入并行输出二进制寄存器的框图。

并行输入并行输出二进制寄存器

这种类型的二进制寄存器以并行形式接收数据并以并行形式产生输出。因此,在 PIPO 二进制寄存器中,输入数据位同时加载到相应的触发器中,输出位也将同时出现。

在了解二进制寄存器及其类型之后,让我们现在了解二进制寄存器数据的概念。

什么是二进制寄存器数据?

二进制寄存器数据不过是二进制寄存器中以二进制形式存储和表示的数据和信息。

在数字系统中,信息以二进制形式表示,即使用一串 0 和 1。二进制寄存器可以将这些二进制信息存储在一系列触发器中。

二进制寄存器数据的输入和输出顺序取决于输入和输出线的配置。二进制寄存器中存储的二进制寄存器数据量取决于寄存器中的存储容量和触发器数量。例如,16 位二进制寄存器可以存储 16 个二进制数字的二进制信息。

在二进制寄存器中,存储的二进制寄存器数据可以通过各种操作进行操作,例如写入、检索等。二进制寄存器和二进制寄存器数据在任何数字电子系统中都发挥着重要作用,例如存储设备、处理器、数据中心、通信系统等。

在计算机、计算器等数字系统中,二进制寄存器数据用于执行各种算术和逻辑运算。

二进制寄存器数据的重要性

二进制寄存器数据在数字电子系统的运行中起着重要作用。它是任何数字系统中数据表示的基本单位。它使算术和逻辑运算变得简单明了。二进制寄存器数据提供更快的数据操作,从而提高设备的数据处理速度。

总体而言,二进制寄存器和二进制寄存器数据是数字系统的基本组成部分,用于执行数据存储、操作、检索等操作。

结论

二进制寄存器提供更快、更高效的二进制数据存储和检索,使其成为数字设备的更好选择。二进制寄存器数据在数字系统中的数据存储和操作中起着重要作用。二进制寄存器数据还用于数据转换接口,将模拟数据转换为数字形式。它们还允许在数字设备和通信网络之间可靠、高效地传输二进制信息。
