使用 4:1 多路复用器的双变量函数

阅读本章,了解如何使用 4:1 多路复用器实现双变量布尔函数。我们先来简要介绍一下双变量布尔函数和多路复用器。

什么是双变量布尔函数?

双变量布尔函数是一个具有两个输入变量的逻辑表达式。其中,每个变量可以采用二进制 0 或二进制 1 作为其值。双变量布尔函数可以有 4 种可能的变量组合,即 SOP 形式,$\bar{A}\bar{B},\bar{A} B,A \bar{B},AB,$,最小项指定为 m0、m1、m2 和 m3。在 POS 形式中,$(A+B),(A+\bar{B}),(\bar{A}+B),(\bar{A}+\bar{B})$,最大项指定为 M0、M1、M2、M3

什么是多路复用器?

在数字电子技术中,多路复用器,也称为 MUX数据选择器,是一种组合逻辑电路,它接受多个数据输入,并且每次只允许其中一个通过输出线。多路复用器具有选择线来控制哪些数据输入将通过输出线。根据数据输入线,有几种类型的多路复用器,例如 2:1 MUX、4:1 MUX、8:1 MUX、16:1 MUX 等。

4:1 多路复用器简介

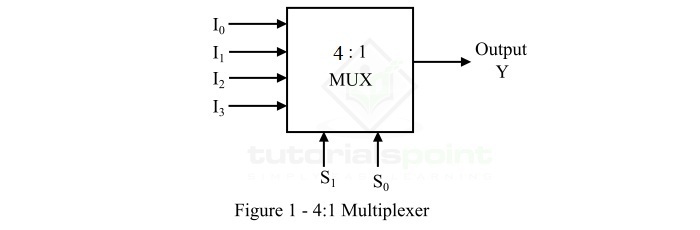

4:1 多路复用器的框图如图 1 所示。

4:1 多路复用器

4:1 多路复用器由 4 条数据输入线(即 I0、I1、I2 和 I3)和两条选择线(即 S0 和 S1)组成。应用于 S0 和 S1 的逻辑电平决定哪些输入数据将通过输出线。

可以借助下面给出的真值表来理解 4:1 多路复用器的操作。

选择线 输出
S1 S0 Y
0 0 I0
0 1 I1
1 0 I2
1 1 I3

众所周知,双变量布尔函数有 4 种可能的输入变量组合。因此,我们可以使用 4:1 多路复用器实现任何双变量布尔函数。

现在,让我们讨论使用 4:1 MUX 实现双变量布尔函数以及已解决的示例。

使用 4:1 多路复用器实现双变量函数

使用 4:1 多路复用器实现双变量布尔函数涉及以下步骤 −

  • 步骤 1 − 为给定的双变量布尔函数绘制真值表。
  • 步骤 2 −两个输入变量 A 和 B 分别应用于选择线 S1 和 S0
  • 步骤 3 − 将逻辑 1 连接到真值表中函数为 1 的数据输入线。
  • 步骤 4 −将逻辑 0 连接到所有剩余的数据输入线。

现在,让我们借助示例了解使用 4:1 多路复用器实现双变量布尔函数。

示例 1

使用 4:1 多路复用器实现以下两个变量逻辑函数。

$$\mathrm{F(A \: + \: B) \: = \: \sum m(0, 1, 3)}$$

解决方案

给定逻辑函数的 4:1 多路复用器的真值表如下 −

选择行 输出
S1 = A S0 = B Y
0 0 1
0 1 1
1 0 0
1 1 1

利用该真值表,我们可以绘制逻辑框图,使用 4:1 MUX 实现函数 F,如图 2 所示。

逻辑框图 1

说明

此处,输入 A 和 B 分别应用于选择线 S1 和 S0。从真值表中可知,当 AB = 00, 01, 11 时,函数 F = 1。因此,我们将逻辑 1 连接到数据输入线 I0、I1 和 I3,将逻辑 0 连接到数据输入线 I2

示例 2

使用 4:1 多路复用器实现以下两个变量逻辑函数。

$$\mathrm{F(A,B) \: = \: \sum m(1, 3)}$$

解决方案

给定逻辑函数的 4:1 多路复用器的真值表如下,

选择行 输出
S1 = A S0 = B Y
0 0 0
0 1 1
1 0 0
1 1 1

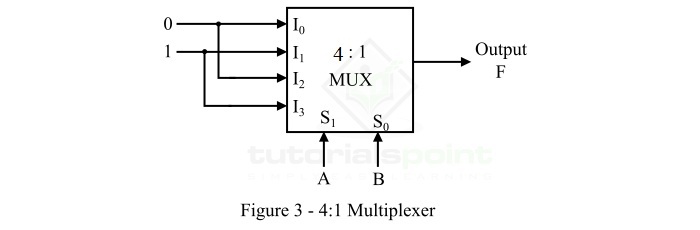

利用该真值表,我们可以绘制逻辑框图,使用 4:1 MUX 实现函数 F,如图 3 所示。

逻辑框图 2

说明

此处,输入 A 和 B 分别应用于选择线 S1 和 S0。从真值表可以清楚地看出,给定的布尔函数 F = 1,当 AB = 01, 11 时。因此,我们将逻辑 1 连接到数据输入线 I1 和 I3,将逻辑 0 连接到剩余的数据输入线,即 I0 和 I2

结论

这样,我们可以借助 4:1 多路复用器实现给定的双变量逻辑函数。尝试解决以下关于使用 4:1 多路复用器实现双变量布尔函数的教程问题,以更深入地理解该概念。

解决问题

Q. 1 −使用 4:1 多路复用器实现以下两个变量布尔函数。

$$\mathrm{F(x,y) \: = \: \sum m(0, 1)}$$

Q. 2 − 使用 4:1 多路复用器实现以下两个变量布尔函数。

$$\mathrm{F(A,B) \: = \: \sum m(1,2,3)}$$

Q. 3 − 使用 4:1 MUX 实现以下布尔函数。

$$\mathrm{F(A,B) \: = \: \sum m(0)}$$
