信号类型
在电子工程中，用于传输数据或信息的电量(如电压、电流或电磁波)称为信号。
信号被视为任何数据通信或处理系统(如互联网)的核心。信号指示电子硬件组件执行某项任务，例如将信息从一个点传送到另一个点。
除了电压、电流或电磁信号外，我们还有光信号，其中信息以光的形式表示和传输。
本章将解释信号的概念以及电子工程中使用的不同类型的信号。
什么是信号?
能够将信息从一个点传输到另一个点的物理量称为信号。信号的一些常见例子包括电压、电流、电磁波、光信号等。
信号是任何电子处理或通信系统的骨干。这些可以通过各种类型的通信信道传输，如电线、空间(电磁波)、光纤等。
信号属性
在电子学中，信号具有以下重要属性 −
- 幅度 − 信号的强度或最大值称为其幅度。
- 频率 − 每秒振荡的次数称为信号的频率。
- 周期 −完成一次振荡所需的时间称为信号的时间周期。
信号类型
在电子学中，主要使用两种类型的信号，它们是 −
- 模拟信号
- 数字信号
让我们详细讨论一下这两种类型的信号。

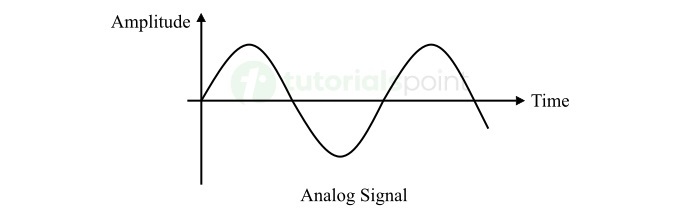

什么是模拟信号?
在给定范围内具有连续值的电子信号称为模拟信号。模拟信号表示为时间的连续函数。它们表现为连续变化的电流或电压的波形。
模拟信号的例子有语音、速度、压力、温度等。
模拟信号的一个重要特征是它们在每个时刻都有一个确定的值，称为信号的瞬时值。
模拟信号具有平滑的波形，因为它们在幅度和时间上都是连续的。这意味着，它们的表示不会随时间中断。
模拟信号的属性
以下是模拟信号的主要属性 −
- 模拟信号在幅度和时间上都是连续信号。
- 模拟信号在任何给定时刻都具有一定的值或幅度。
- 模拟信号具有无限的分辨率。
- 模拟信号最适合表示现实世界的现象。
- 模拟信号由连续变化的平滑波形表示。

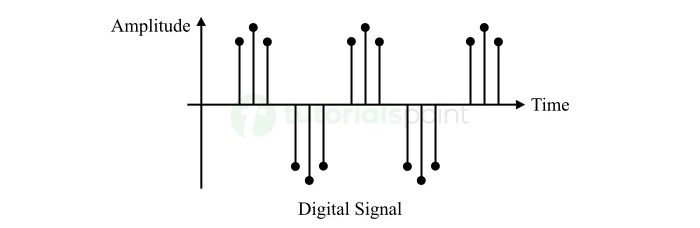

什么是数字信号?
数字信号是一种电子信号，具有一组有限的离散值来表示信息。
数字信号也称为二进制信号，因为它们使用二进制 0 或 1 来表示信号的状态。其中，二进制 0 表示信号的关闭或低状态，而二进制 1 表示信号的打开或高状态。
因此，数字信号表示为时间的不连续函数。
数字信号的属性
以下是数字信号的一些关键特征 −
- 数字信号在幅度和时间方面都具有离散或不连续的值。
- 数字信号没有在任何两个不同时刻之间定义的值。
- 数字信号使用二进制系统通过在特定时刻对信号的值进行采样来表示。
- 数字信号以二进制 0 和 1 序列的形式表示信息。
- 数字信号具有有限的分辨率。
- 数字信号能够执行逻辑操作。
- 数字信号在存储和传输方面更高效、更可靠。
模拟信号和数字信号的区别
现在让我们讨论一下模拟信号和数字信号之间的重要区别 −
| 关键 | 模拟信号 | 数字信号 |
|---|---|---|
| 表示 | 模拟信号表示为时间的连续函数或波形。 | 数字信号表示为时间的离散函数。 |
| 性质 | 模拟信号是连续的，因为它们在指定范围内具有无限值。 | 数字信号是不连续的，因为它们在特定时刻采样的值不同。 |
| 分辨率 | 模拟信号具有无限分辨率。 | 数字信号具有有限分辨率。 |
| 准确性 | 模拟信号更准确。 | 数字信号相对不太准确。 |
| 存储 | 模拟信号难以存储。 | 数字信号存储效率高。 |
| 抗噪性 | 模拟信号对噪声的免疫力较差噪音。 | 数字信号对噪音具有很高的免疫力。 |
| 示例 | 语音信号、温度、速度等。 | 通过互联网传输的数据、计算机生成的信号等。 |
信号的应用
模拟信号和数字信号都广泛应用于电子领域。以下是信号的一些关键应用 −
- 信号用于存储和传输信息。
- 信号用于控制系统以调节其行为。
- 信号还用于测量物理量，如温度、压力、速度、声音、光等。
- 信号用于计算系统进行数据处理等。
结论
在电子工程中，信号是系统中最重要的元素。信号不过是物理量，如电压、电流、电磁波、光脉冲等，用于将信息从一个点传递到另一个点。
在本章中，我们介绍了不同类型的信号及其属性。在下一章中，我们将介绍逻辑电平和脉冲波形的概念。
