7 段 LED 显示屏

LED(发光二极管) 是一种半导体器件，当正向偏置时，它会发出可见光或红外光。因此，它被广泛用于不同的电子设备，如电视屏幕、手机屏幕、手表和时钟、遥控器等。发光二极管 (LED) 基本上在电流流过时将电能转换为光能。

在本文中，我们将讨论 LED 在七段显示器中的应用。七段显示器广泛用于不同的电子设备，如计算器、计数器、手表、电子测量仪器等。

什么是七段 LED 显示屏?

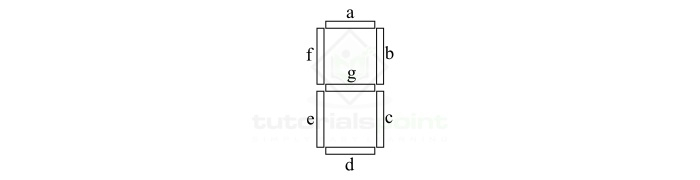

七段显示器 是一种基于 LED 的显示屏，可以显示十进制数形式的信息。七段显示器用于代替更复杂的点阵显示器。之所以这样称呼，是因为它由七段发光二极管 (LED) 组成，这些 LED 的组装方式类似于十进制 8，如下图所示。

七段 LED 显示屏可用于需要电子显示设备来显示从 0 到 9 的十进制数(有时也显示基本字符)的应用中。由于它使用 LED，因此它是一种节能显示设备。因此，它最广泛地用于由小型电池或电池供电的设备。

七段 LED 显示屏的工作原理

七段显示器由七个 LED 段组成，排列方式类似于十进制 8。这些 LED 段发光形成一个图案，代表从 0 到 9 的十进制数。现在，让我们了解七段 LED 显示屏如何工作以显示不同的数字。

• 当所有段都通电时，七段 LED 显示屏将显示十进制数 8。
• 当所有段都通电时，如果我们断开"g"段的电源，则显示十进制数 0。
• 当仅为"b"和"c"段供电时，则显示数字 1。
• 当为"a"、"b"、"g"、"e"、"d"段供电时，则显示数字2.
• 当给段"a"、"b"、"g"、"c"、"d"供电时，显示数字 3。
• 当给段"b"、"c"、"f"、"g"供电时，显示数字 4。
• 当给段"a"、"c"、"d"、"f"、"g"供电时，显示数字 5。
• 当给段"a"、"c"、"d"、"e"、"f"、"g"供电时，显示数字 6。
• 当给段"a"、"b"、"c"供电时，显示数字 7。
• 当给段"a"、"b"、"c"、"d"、"f"、"g"供电时，显示数字 9。

这样，我们可以显示任意十进制数通过点亮七段 LED 显示屏的一组 LED 段，显示从 0 到 9 的十进制数。

七段 LED 显示屏的真值表

下表显示了七段 LED 显示屏的真值表，用于显示从 0 到 9 的十进制数。

七段 LED 显示器的类型

有两种类型的七段显示器可用 −

共阴极七段显示器

在这种类型的七段显示器中，所有 LED 段的阴极端子都连接到逻辑 0(较低电压电平)。逻辑 1(较高电压电平)通过限流电阻施加，以正向偏置各个 LED 段的阳极端子。

共阳极七段显示器

在这种类型的七段 LED 显示器中，所有 LED 段的阳极端子都连接到逻辑 1(较高电压电平)，逻辑 0(较低电压电平)通过限流电阻用于 LED 段的各个阴极端子。

注意 −共阳极七段 LED 显示器比共阴极七段显示器更受欢迎，因为逻辑电路可以吸收比它们可以提供的电流更高的电流。

七段 LED 显示器的应用

七段 LED 显示器广泛用于以下设备 −

• 数字手表和时钟
• 计算器
• 微波炉
• 遥控器
• 速度计
• 车辆里程表
• 时钟收音机等。

结论

七段显示器非常常用于低功耗电子设备，如遥控器、手表、时钟、数字测量仪器等。从以上讨论中，我们可以得出结论，七段显示器由七个 LED(发光二极管)组成七段显示器(英语:Diode)是一种二极管，其各段按一定模式发光，以显示从 0 到 9 的数字。七段显示器也用于显示一些基本字符。
