触发器:触发方法

数字电子器件中的触发器

在数字电子器件中,触发器是一种顺序逻辑电路,用于存储 1 位信息。触发器有一个或多个输入和两个输出。它还有一个用于提供时钟信号的输入。触发器是数字电子器件的基本构件。因此,触发器也被称为数字系统中的基本存储元件。触发器可用于计算机内存、寄存器、计数器以及许多其他数字系统和电子设备。

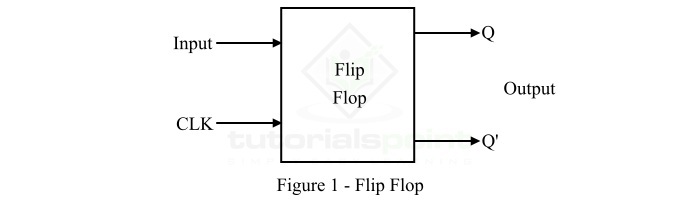

数字电子设备中的触发器

触发器具有两个稳定状态,分别指定为设置重置。当通过施加适当的时钟脉冲触发触发器时,触发器的状态会根据所施加的输入进行更新。

根据输入,存在几种类型的触发器,例如 S-R 触发器、J-K 触发器、D 触发器和 T 触发器。

在了解了触发器的基础知识后,现在让我们讨论触发器的触发方法。

触发器的触发方法

如上所述,当施加适当的时钟脉冲时,即当触发器由时钟信号正确触发时,触发器会响应输入并更新其输出状态。存在几种类型的触发器触发方法。下面介绍一些最常见的触发器触发方法。

触发器的异步触发

当触发器由输入信号本身触发并且这些输入与时钟脉冲不同步时,则称为触发器的异步触发

在异步触发的情况下,触发器由输入信号触发,并且在输入被应用时更新其输出状态,而不管时钟脉冲如何。异步触发方法也称为直接触发方法

触发器的同步触发

当触发器在输入信号的作用下,其操作与时钟脉冲同步时,称为触发器的同步触发。在同步触发方法中,触发器仅在时钟脉冲存在时响应输入并更新其输出状态,否则,触发器保持其先前的输出状态。

触发器的同步触发方法进一步分为以下两种类型 -

电平触发方法

在电平触发方法中,触发器在时钟脉冲处于高电平或低电平时响应输入并更新其输出状态。当时钟脉冲处于逻辑高电平时,触发器被触发以更新其输出状态,则称为正电平触发。当时钟脉冲为逻辑低电平时,触发器被触发更新输出状态,则称为负电平触发

边沿触发方法

当时钟脉冲的上升沿或下降沿触发触发器更新输出状态,则称为边沿触发方法。如果触发器在时钟脉冲由低变高(正沿)时被触发,则称为正沿触发方法。如果触发器在时钟脉冲由高变低(负沿)时被触发更新输出,则称为负沿触发方法

脉冲触发方法

脉冲触发方法是一种触发器触发方法,其中触发器由输入信号的尖峰(短脉冲)触发。脉冲触发方式是将时钟脉冲置高,然后允许输入信号在时钟脉冲的正沿或负沿触发触发器。因此,脉冲触发方式只能用于触发具有时钟使能输入的触发器。

主从触发方式

主从触发方式,又称两级触发方式。在主从触发方式中,两个触发器串联,其中第一个触发器称为主触发器,第二个触发器称为从触发器。

在主从触发方式中,正时钟脉冲用于触发主触发器,而反相或负时钟脉冲用于触发从触发器。主从触发方法用于避免触发器中的竞争条件。

门控触发方法

当触发器的触发由控制信号门控的输入信号完成时,它被称为触发器的门控触发方法。门控触发方法主要用于触发具有时钟启用输入或时钟禁用输入的触发器。

在这种方法中,当控制信号为高时,触发器可以由时钟脉冲上升沿或下降沿的输入信号触发。另一方面,如果控制信号为低,则触发器被禁用,因此输入无法触发它。

这就是关于触发器的触发方法。总之,触发方法是激活触发器的方式,以便它可以响应输入并可以根据输入数据更新其输出状态。
