多路复用器和多路分解器之间的区别

多路复用器多路分解器都是组合数字电路类型,广泛应用于许多大规模数字系统。多路复用器和多路分解器之间的主要区别在于它们分别接受多个输入信号和单个输入信号的能力。

我们将解释多路复用器和多路分解器之间的一些其他明显区别,但在此之前,请先阅读本文中给出的多路复用器和多路分解器的基本描述。

什么是多路复用器?

能够接受多个输入并生成单个输出的数字逻辑电路称为多路复用器MUX。因此,多路复用器是一种数据选择器,它接受多个输入并给出选定的输出。在多路复用器中,有 2n 条输入线和 1 条输出线,其中 n 是选择线的数量。

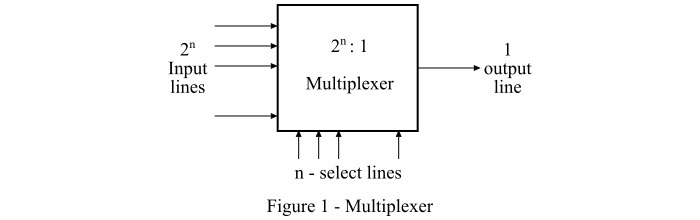

因此,多路复用器是一种组合电路,旨在通过使用控制信号将多条输入线中的一条切换到一条输出线。因此,多路复用器也称为多对一电路。多路复用器的框图如图 1 所示。

多路复用器

多路复用器用作多位置开关,由控制信号进行数字控制。对于多路复用器,选择线决定了在众多输入信号中哪个输入信号将被切换到输出线。

什么是解复用器?

接收一个输入信号并生成多个输出信号的数字组合电路称为解复用器DEMUX。由于它将单个输入信号分配到多条输出线上,因此它也被称为一种数据分配器

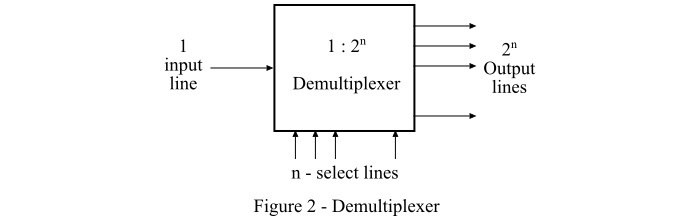

在解复用器中,只有 1 条输入线和 2n 条输出线。其中,n 表示选择线的数量。因此,可以注意到,解复用器反转了多路复用器的操作。图 2 显示了解复用器的框图。

解复用器

解复用器用于需要将单个源连接到多个目的地的应用中,例如算术和逻辑单元、数据传输通信系统、波长路由器等。

多路复用器和解复用器之间的区别

多路复用器和解复用器都是组合数字电路的类型,用于多个大规模数字系统。但是,多路复用器和解复用器之间存在许多差异,下表中突出显示了这些差异 −

区别 多路复用器 多路分解器
定义 多路复用器是一种组合数字电路,它接受多个数据输入,但只提供单个输出。 多路分解器是一种组合数字电路,它接受单个输入,但提供多个输出。
缩写名称 用于表示多路复用器的缩写是 MUX。 用于表示多路分解器的缩写是 DEMUX。
输入和输出线 多路复用器有 2n 条输入线和1 条输出线。其中,n 是选择线的数量。 解复用器有 1 条输入线和 2n 条输出线。其中,n 为选择线的数量。
也称为 多路复用器也称为"数据选择器"。 多路分解器也称为"数据分配器"。
工作原理 多路复用器的工作原理为"多对一"。 多路分解器的工作原理为"一对多"。
充当 多路复用器充当数字多位开关。 多路分解器充当数字电路。
转换技术 多路复用器执行并行到串行的转换。 多路分解器执行串行到并行的转换。
控制信号的功能 对于多路复用器,控制信号的功能是选择必须在输出端传输的特定输入。 在多路分解器中,控制信号的功能是通过多条输出线路传输单个输入信号。
示例 一些常见多路复用器的示例为 −
  • 8:1 多路复用器
  • 16:1 多路复用器
  • 32:1 多路复用器
一些常见多路分解器为 −
  • 1:2 多路分解器
  • 1:4 多路分解器
  • 1:8 多路分解器
  • 1:16 多路分解器
实际重要性 在实践中,多路复用器通过使用单线实现数据传输来提高通信系统的效率。 在实践中,多路分解器从多路复用器获取输出,然后在接收端转换为其原始形式。
时分复用中的使用 在时分复用 (TDM) 中,多路复用器用于发射端。 在时分复用中,解复用器用于接收端。
应用 多路复用器通常用于通信系统、电话网络、计算机存储器等。 解复用器用于通信系统、并行数据重建、ALU 等。

结论

由于通信系统的双向特性,多路复用器解复用器都是通信系统中所必需的。这两个设备执行的操作完全相反。多路复用器和多路分解器之间的主要区别在于它们的输入和输出线路,即多路复用器有多条输入线路和一条输出线路,而多路分解器有一条输入线路和多条输出线路。
