数字电子技术中的非门

非门是一种基本逻辑门,只有一条输入线和一条输出线。它执行反转操作。

在本章中,我们将解释非门的理论、逻辑符号、工作原理、真值表、布尔表达式等。

在数字电子技术中,非门用作复杂数字系统的基本构建块。

什么是非门?

非门是一种基本逻辑门,用于数字电子技术中实现反转功能。由于它执行反转操作,因此也称为反相器

它只有一条输入线和一条输出线。当非门的输入为低电平或逻辑0时,非门的输出为高电平或逻辑1。当非门的输入为高电平或逻辑1时,非门的输出为低电平或逻辑0。

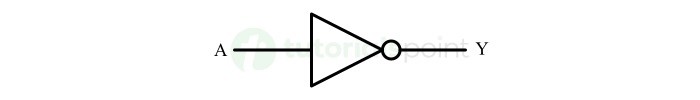

非门的逻辑符号如下图所示−

非门

其中,A为非门的输入线,Y为非门的输出线。

非门的真值表

非门的真值表是输入和输出之间关系的表格。这是非门的真值表 −

输入 (A) 输出 (Y)
0 1
1 0

从这个真值表中,我们可以观察到非门将施加到它的输入反转。因此,如果我们施加高输入,它会产生低输出,反之亦然。

非门的布尔表达式

非门的布尔表达式是一个逻辑函数,它从数学上解释了非门的输入和输出之间的关系。

非门的布尔表达式如下所示 −

$$\mathrm{Y \: = \: \bar{A} \: = \: A'}$$

这里,符号"(-) 上划线"和"(') 素数"表示反转或补码运算。

此表达式读作"Y 等于 A 横线或 A 素数或非 A"。

非门的工作原理

非门执行所施加输入的反转运算。下面解释了非门对于可能的输入组合的完整工作原理 −

  • 如果 A = 0,则输出为 Y = 1。
  • 如果 A = 1,则输出为 Y = 0。

因此,非门的输出是施加于它的输入的补码。

使用晶体管的非门

我们可以使用 BJT 晶体管实现非门逻辑。当使用晶体管实现非门时,它被称为晶体管反相器

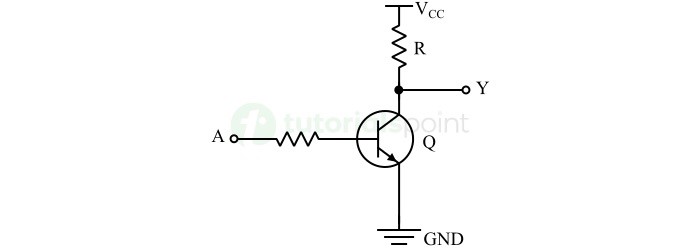

下图显示了使用晶体管或晶体管反相器的非门的电路图。

使用晶体管的非门

晶体管非门的工作原理

上述晶体管反相器电路的工作原理如下 −

当输入 A 为低电平时,晶体管将处于非活动状态并充当断开开关。因此,电源 VCC 和接地端子之间没有闭合路径。因此,总电源电压将出现在输出线上。这代表高电平或逻辑 1 输出。

当输入 A 为高电平时,晶体管将打开并充当闭合开关。因此,电源直接连接到接地端子,输出线上的可用电压等于接地电压。这使得电路的输出为低电平或逻辑 0。

这就是上述晶体管电路实现 NOT 逻辑的方式。

使用开关的非门

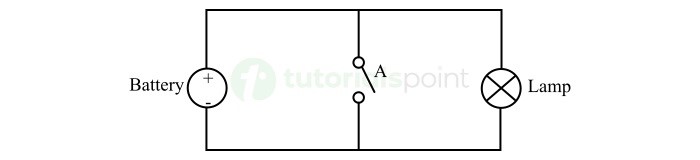

我们还可以使用电池、开关和灯来实现非门操作。下图显示了使用开关的非门电路图。

使用开关的非门

在此电路中,当开关 A 断开(即逻辑 0)时,电流沿着通过灯的路径流动,使其发光。这表示高电平或逻辑 1 输出。

如果开关 A 闭合(即逻辑 1),电流将流过闭合开关提供的短路路径,并且没有电流流过灯。因此,在这种情况下,灯将熄灭并表示低电平或逻辑 0 输出。

从此讨论中可以清楚地看出,当输入为低电平时,输出为高电平,反之亦然。因此,上述开关电路实现了非门逻辑。

非门 IC

非门以集成电路或 IC 的形式出现。最常用的非门 IC 是 IC 7404。它包含六个 TL(晶体管逻辑)非门。

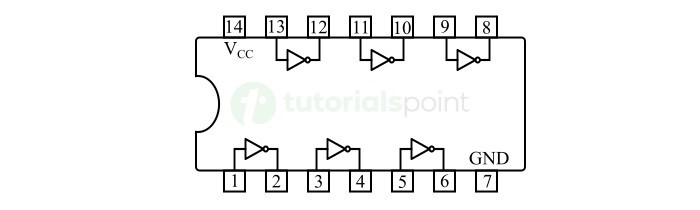

非门 IC 7404 的引脚图如下图所示。

非门 IC

非门的应用

非门是各种数字系统和电路的重要组成部分。下面描述了非门的一些关键应用 −

  • 非门用于反相器,将高信号转换为低信号,将低信号转换为高信号。
  • 非门用于通信系统和存储设备。
  • 非门还用作不同逻辑系列之间的接口设备。
  • 非门还用于各种数字电路,如定时器、振荡器、多谐振荡器、调制器等。

结论

总之,非门是数字电子中用于实现反相操作的逻辑门。它只有一条输入线和一条输出线。

非门的输出是施加到它的输入信号的补码。在本章中,我们解释了非门的基本理论及其工作原理和应用。
