数字电子系统中的双向移位寄存器

在数字电子系统中,寄存器是一种基本的存储元件,用于以二进制形式存储和操作数据。寄存器基本上是一组触发器,其中触发器是单比特存储设备。寄存器的存储容量取决于寄存器中使用的触发器数量。

  • 寄存器通常用于数字电子系统的不同部分,如处理器、算术单元、存储单元等。
  • 根据应用和功能,寄存器分为各种类型,例如数据寄存器、移位寄存器、存储寄存器等。

在这里,我们将探讨双向移位寄存器。但在此之前,让我们先了解一下移位寄存器。

什么是移位寄存器?

在数字电子系统中,移位寄存器是一种可以将存储的二进制数据从一个位置移位到另一个位置的寄存器。移位寄存器的构造由一系列以级联方式连接的触发器组成。在这个级联的触发器组中,一个触发器的输出连接到下一个触发器的输入。这种安排允许通过将存储的位向左或向右或两者移动来在寄存器内移位或重新定位数据。

根据其特性,移位寄存器可分为以下类型 -

  • 串行输入串行输出 (SISO) 移位寄存器
  • 并行输入并行输出 (PIPO) 移位寄存器
  • 串行输入并行输出 (SIPO) 移位寄存器
  • 并行输入串行输出 (PISO) 移位寄存器
  • 双向移位寄存器

移位寄存器用于各种数字电子系统,例如数据存储单元、处理器、数据转换器、信号处理系统等。

在深入了解数字寄存器和移位寄存器的基础知识后。现在让我们讨论一下双向移位寄存器。

什么是双向移位寄存器?

一种允许将数据移到左和右方向的移位寄存器称为双向移位寄存器。因此,双向移位寄存器提供了更大的灵活性来移位和操作寄存器内的数据。

在双向移位寄存器中,数据的移位方向由控制信号控制,并且取决于所需的操作。为此,在寄存器内提供了一个额外的控制电路。

双向移位寄存器通常由一系列级联触发器构成。在这个系列中,触发器的连接方式是每个触发器的输出都连接到下一个触发器的输入。值得注意的是,第一个触发器的输入连接到数据输入线。

控制电路产生的控制/时钟信号决定数据移位的方向。这些控制信号通常被称为左移(将数据移向左侧)和右移(将数据移向右侧)。

此外,双向寄存器还有一个控制信号,称为并行加载(PL),允许寄存器并行接受数据并同时将其加载到触发器中。

双向移位寄存器的电路图和工作原理

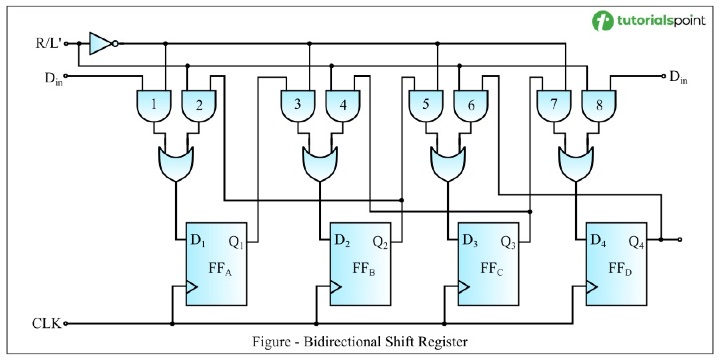

下图为 4 位双向移位寄存器的电路图 −

双向移位寄存器

它由四个级联在一起的 D 触发器以及一个由两个 AND 门和一个 OR 门组成的控制电路组成。它有一个控制输入信号 R/L',用于控制移位的方向。

从控制信号 R/L' 可以看出,R 是高电平有效信号,而 L' 是低电平有效信号。当 R/L' 信号为高电平时,移位寄存器用作右移移位寄存器。当 R/L' 为低电平时,移位寄存器充当左移移位寄存器。

双向移位寄存器如何工作?

现在,让我们了解一下这个双向移位寄存器的工作方式。

情况 1:右移操作

当控制信号 R/L' 为高电平时,与门 1、3、5 和 7 启用,与门 2、4、6 和 8 禁用。触发器A的输出连接到触发器B的输入,触发器B的输出连接到触发器C的输入,触发器C的输出连接到触发器D的输入。因此,当时钟信号发生时,数据位向右移动一位。

情况2:左移操作

当控制信号R/L'为低电平时,与门2、4、6和8被启用,而与门1、3、5和7被禁用。每个触发器的输出Q连接到下一个触发器的D输入。因此,当时钟信号出现时,数据位向左移动一位。

这就是双向移位寄存器的构造及其操作方式。

双向移位寄存器的优点

使用双向移位寄存器在数字电子电路中具有多种优势。双向移位寄存器的一些主要优点如下所列 −

  • 双向移位寄存器允许向左和向右移动数据。这提高了数字电路的灵活性。
  • 双向移位寄存器通过将右移和左移操作集成在一个单元中来降低电路复杂性。
  • 双向移位寄存器还可以优化内存利用率。

双向移位寄存器的应用

以下是双向移位寄存器的一些主要应用 −

  • 双向移位寄存器广泛用于微处理器,以加快数据处理速度。
  • 双向移位寄存器用于算术电路。
  • 它们还用于内存单元来存储和操作数据。
  • 双向移位寄存器在图像处理领域得到应用,可执行图像扫描、旋转等任务。
  • 双向移位寄存器还用于数据压缩和加密应用。
  • 它们还用于数字信号处理,以降低噪声、分析信号、过滤操作等。

结论

双向移位寄存器可灵活地使用控制信号在左、右方向上移位数据位。它们具有降低电路复杂性、降低成本、提高效率等多种优势。由于所有这些优势,它们是各种数字电子电路中的关键组件。
