JK 触发器转换为 T 触发器
什么是 JK 触发器?
JK 触发器 也是一个 1 位存储设备,具有两个输入,类似于 SR 触发器,但它的输入用 J 和 K 表示,而不是 S 和 R。它有两个输出,即 Q(正常输出)和 Q'(反相输出)。时钟信号用于电路同步。
JK 触发器的框图如下图 1 所示。

JK 触发器的操作可以通过下面给出的真值表来理解 -
输入 | 输出 | |
---|---|---|
J | K | Qn+1 |
0 | 0 | Qn |
0 | 1 | 0 |
1 | 0 | 1 |
1 | 1 | Toggle |
JK 触发器的特征方程为:
$$\mathrm{Q_{n+1}\:=\:JQ_{n}^{'}+K'Q_{n}}$$
什么是 T 触发器?
T 触发器,也称为切换触发器,是一种数字触发器,具有一个以字母 T 指定的输入。它有两个输出,即 Q 和 Q',其中 Q 是正常输出,Q' 是补充输出。

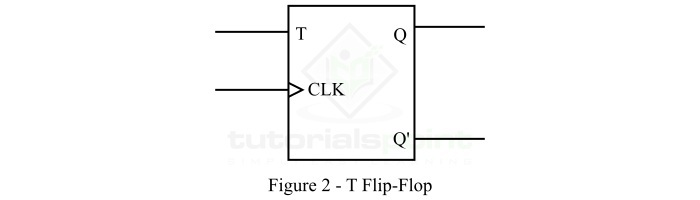

T 触发器的框图如图 2 所示。

T 触发器的真值表如下所示。
输入 (T) |
输出的当前状态 (Qn) |
输出的下一个状态 (Qn+1) |
---|---|---|
0 | 0 | 0 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 0 |
从T触发器的真值表可以清楚地看出,当输入T等于0时,触发器的输出没有变化。当T等于1时,T触发器的输出切换。
T触发器的特性方程为,
$$\mathrm{Q_{n+1}\:=\:T'Q_{n}+TQ_{n}^{'}}$$
在讨论了JK触发器和T触发器的基础知识之后,现在让我们讨论JK触发器到T触发器的转换。
触发器的转换
我们可以将一种类型的触发器转换为另一种类型的触发器。触发器的转换过程涉及以下步骤−
步骤1 −写出触发器的激励表。
步骤2 − 借助卡诺图(K-map)简化激励表。
步骤3 − 绘制所需的逻辑电路图。
现在,让我们将JK触发器转换为T触发器。
将JK触发器转换为T触发器
JK触发器转换为T触发器按以下步骤进行 -
步骤1 − JK触发器转换为T触发器的激励表如下。
输入 | 输出的当前状态 | 输出的下一个状态 | 触发器输入 | |||
---|---|---|---|---|---|---|
T | Qn | Qn+1 | J | K | J | K |
0 | 0 | 0 | 0 | 0 | 0 | X |
0 | 1 | |||||
0 | 1 | 1 | 0 | 0 | X | 0 |
1 | 0 | |||||
1 | 0 | 1 | 1 | 0 | 1 | X |
1 | 1 | |||||
1 | 1 | 0 | 0 | 1 | X | 1 |
1 | 1 |
步骤2 − 使用K-Map技术简化激励表,以获得输入的表达式如下 −

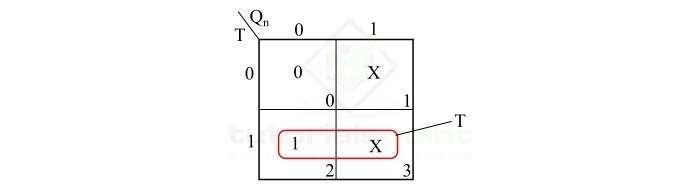

输入J的K-map简化为,

J = T

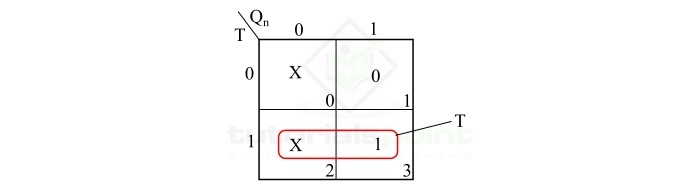

输入K的K-map简化为,

K = T

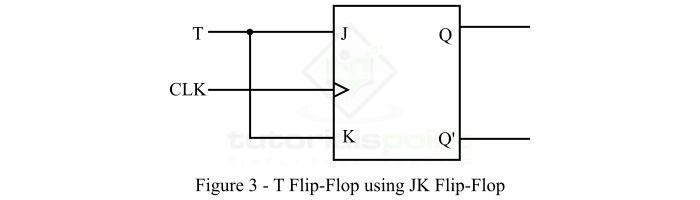

步骤3 −使用JK触发器的T触发器的逻辑图如下图3所示。

这样,我们就可以将JK触发器转换为T触发器了。
