Prewitt 算子

Prewitt 算子用于图像中的边缘检测。它检测两种类型的边缘

• 水平边缘
• 垂直边缘

边缘是通过使用图像相应像素强度之间的差异来计算的。用于边缘检测的所有掩模也称为导数掩模。因为正如我们在本系列教程中多次提到的那样，图像也是一个信号，所以信号的变化只能使用微分来计算。这就是为什么这些算子也被称为导数算子或导数掩码的原因。

所有导数掩码都应具有以下属性：

• 掩码中应存在相反的符号。
• 掩码的总和应等于零。
• 权重越大，边缘检测越多。

Prewitt 算子为我们提供了两个掩码，一个用于检测水平方向的边缘，另一个用于检测垂直方向的边缘。

垂直方向

上面的掩码将在垂直方向上找到边缘，这是因为垂直方向上的零列。当您将此掩码卷积到图像上时，它将为您提供图像中的垂直边缘。

工作原理

当我们在图像上应用此掩码时，它会突出垂直边缘。它的工作方式就像一阶导数一样，并计算边缘区域中像素强度的差异。由于中心列为零，因此它不包括图像的原始值，而是计算该边缘周围左右像素值的差异。这会增加边缘强度，并且与原始图像相比会得到增强。

水平方向

上面的蒙版将在水平方向上找到边缘，这是因为零列在水平方向上。当您将此蒙版卷积到图像上时，它将突出图像中的水平边缘。

工作原理

此蒙版将突出图像中的水平边缘。它也根据上述蒙版的原理工作，并计算特定边缘的像素强度之间的差异。由于蒙版的中心行由零组成，因此它不包括图像中边缘的原始值，而是计算特定边缘的上下像素强度的差异。从而增加了强度的突然变化并使边缘更加明显。 上述两个蒙版都遵循衍生蒙版的原理。两个蒙版都有相反的符号，并且两个蒙版的总和等于零。第三个条件不适用于此运算符，因为上述两个蒙版都是标准化的，我们无法更改其中的值。

现在是时候看看这些蒙版的实际效果了：

示例图像

以下是一张示例图片，我们将一次应用上述两个蒙版。

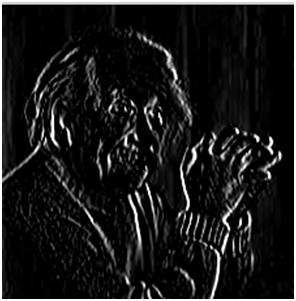

应用垂直蒙版后

在上述示例图像上应用垂直蒙版后，将获得以下图像。此图像包含垂直边缘。通过与水平边缘图片进行比较，您可以更正确地判断。

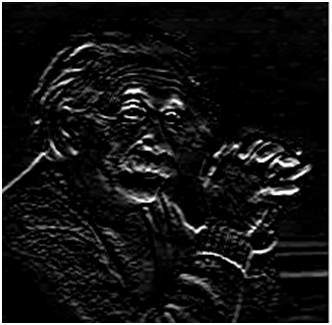

应用水平蒙版后

在上述示例图像上应用水平蒙版后，将获得以下图像。

比较

正如您所见，在第一张应用垂直蒙版的图片中，所有垂直边缘都比原始图像更明显。同样，在第二张图片中，我们应用了水平蒙版，结果所有水平边缘都可见。因此，通过这种方式，您可以看到我们可以从图像中检测到水平和垂直边缘。
