JOGL - 预定义形状

在前面的章节中，我们学习了如何使用 JOGL 绘制线条、三角形、菱形等形状。我们通过将预定义字段 Gl_lines 传递给 glBegin() 方法来绘制线条。

除了 GL_LINES 之外，glBegin() 方法还接受另外八个参数。您可以使用它们来绘制不同的形状。这些使用方式与 GL_LINES 相同。

下表显示了 glBegin() 方法参数及其说明 −

Sr.No	参数和说明
1	GL_LINES 将每对顶点创建为独立的线段。
2	GL_LINE_STRIP 从第一个顶点到第二个顶点绘制一组相连的线段最后一个。
3	GL_LINE_LOOP 从第一个顶点到最后一个顶点绘制一组相连的线段，再回到第一个顶点。
4	GL_TRIANGLES 将每个顶点三元组视为一个独立的三角形。
5	GL_TRIANGLE_STRIP 绘制一组相连的三角形。为前两个顶点之后出现的每个顶点定义一个三角形。
6	GL_TRIANGLE_FAN 绘制一组相连的三角形。为前两个顶点之后出现的每个顶点定义一个三角形。
7	GL_QUADS 将每组四个顶点视为一个独立的四边形。
8	GL_QUAD_STRIP 绘制一组相连的四边形。在第一对顶点之后出现的每对顶点都定义一个四边形。
9	GL_POLYGON 绘制一个凸多边形。顶点 1、…、n 定义此多边形。

让我们看一些使用 glBegin() 参数的示例。

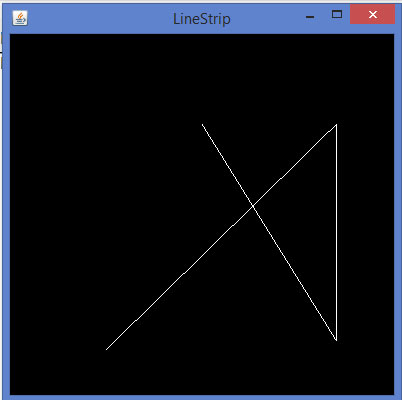

绘制线带的程序

import javax.media.opengl.GL2;
import javax.media.opengl.GLAutoDrawable;
import javax.media.opengl.GLCapabilities;
import javax.media.opengl.GLEventListener;
import javax.media.opengl.GLProfile;
import javax.media.opengl.awt.GLCanvas;

import javax.swing.JFrame;

public class LineStrip implements GLEventListener {

   @Override
   public void display(GLAutoDrawable drawable) {

      final GL2 gl = drawable.getGL().getGL2();

      gl.glBegin (GL2.GL_LINE_STRIP);
      gl.glVertex3f(-0.50f,-0.75f, 0);
      gl.glVertex3f(0.7f,0.5f, 0);
      gl.glVertex3f(0.70f,-0.70f, 0);
      gl.glVertex3f(0f,0.5f, 0);
      gl.glEnd();
   }

   @Override
   public void dispose(GLAutoDrawable arg0) {
      //method body
   }

   @Override
   public void init(GLAutoDrawable arg0) {
      // 方法主体
   }

   @Override
   public void reshape(GLAutoDrawable arg0, int arg1, int arg2, int arg3, int arg4) {
      // 方法主体
   }

   public static void main(String[] args) {

        //获取 GL2 配置文件的功能对象
        final GLProfile profile = GLProfile.get(GLProfile.GL2);
        GLCapabilities capabilities = new GLCapabilities(profile);

        // 画布
        final GLCanvas glcanvas = new GLCanvas(capabilities);
        LineStrip r = new LineStrip();
        glcanvas.addGLEventListener(r);
        glcanvas.setSize(400, 400);

        //创建框架
        final JFrame frame = new JFrame ("LineStrip");

        //将画布添加到框架
        frame.getContentPane().add(glcanvas);

        frame.setSize(frame.getContentPane().getPreferredSize());
        frame.setVisible(true);

   }//end of main

}//end of classimport javax.media.opengl.GL2;

如果编译并执行上述代码，将生成以下输出 −

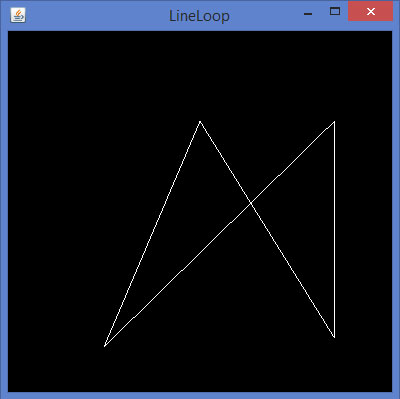

用于绘制线环的 display() 方法的代码片段

public void display(GLAutoDrawable drawable) {

   final GL2 gl = drawable.getGL().getGL2();

   gl.glBegin (GL2.GL_LINE_LOOP);

   gl.glVertex3f( -0.50f, -0.75f, 0);
   gl.glVertex3f(0.7f, .5f, 0);
   gl.glVertex3f(0.70f, -0.70f, 0);
   gl.glVertex3f(0f, 0.5f, 0);

   gl.glEnd();
}

如果用上述代码替换任何基本模板程序的 display() 方法，编译并执行它，将生成以下输出 −

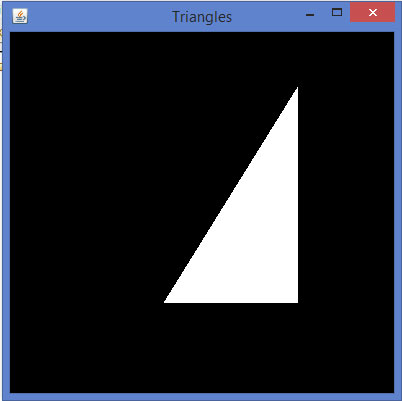

使用 GL_TRIANGLES 绘制三角形的 display() 方法代码片段

public void display(GLAutoDrawable drawable) {

   final GL2 gl = drawable.getGL().getGL2();

   gl.glBegin(GL2.GL_TRIANGLES);        // Drawing Using Triangles

   gl.glVertex3f(0.5f,0.7f,0.0f);       // Top
   gl.glVertex3f(-0.2f,-0.50f,0.0f);    // Bottom Left
   gl.glVertex3f(0.5f,-0.5f,0.0f);      // Bottom Right

   gl.glEnd();
}

如果用上述代码替换任何基本模板程序的 display() 方法，编译并执行它，将生成以下输出 −

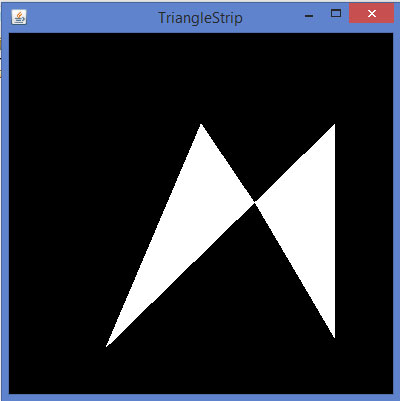

用于绘制三角形条带的 display() 方法的代码片段

public void display(GLAutoDrawable drawable) {

   final GL2 gl = drawable.getGL().getGL2();

   gl.glBegin (GL2.GL_TRIANGLE_STRIP);

   gl.glVertex3f(0f,0.5f,0);
   gl.glVertex3f(-0.50f,-0.75f,0);
   gl.glVertex3f(0.28f,0.06f,0);
   gl.glVertex3f(0.7f,0.5f,0);
   gl.glVertex3f(0.7f,-0.7f,0);

   gl.glEnd();
}

如果用上述代码替换任何基本模板程序的 display() 方法，编译并执行它，将生成以下输出 −

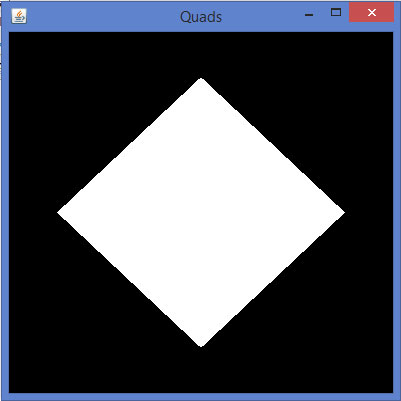

用于绘制四边形的 display() 方法的代码片段

public void display(GLAutoDrawable drawable) {

   final GL2 gl = drawable.getGL().getGL2();

   gl.glBegin(GL2.GL_QUADS);

   gl.glVertex3f( 0.0f,0.75f,0);
   gl.glVertex3f(-0.75f,0f,0);
   gl.glVertex3f(0f,-0.75f,0);
   gl.glVertex3f(0.75f,0f,0);

   gl.glEnd();
}

如果用上述代码替换任何基本模板程序的 display() 方法，编译并执行它，则会生成以下输出 −

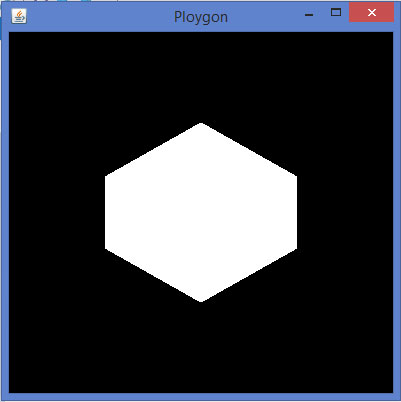

用于绘制多边形的 display() 方法的代码片段

public void display(GLAutoDrawable drawable) {

   final GL2 gl = drawable.getGL().getGL2();

   gl.glBegin(GL2.GL_POLYGON);

   gl.glVertex3f(0f,0.5f,0f);
   gl.glVertex3f(-0.5f,0.2f,0f);
   gl.glVertex3f(-0.5f,-0.2f,0f);
   gl.glVertex3f(0f,-0.5f,0f);
   gl.glVertex3f(0f,0.5f,0f);
   gl.glVertex3f(0.5f,0.2f,0f);
   gl.glVertex3f(0.5f,-0.2f,0f);
   gl.glVertex3f(0f,-0.5f,0f);

   gl.glEnd();
}

如果用上述代码替换任何基本模板程序的 display() 方法，编译并执行它，则会生成以下输出 −
