模拟通信 - 发射器
发射器部分末端的天线发射调制波。在本章中，我们将讨论 AM 和 FM 发射器。
AM 发射器

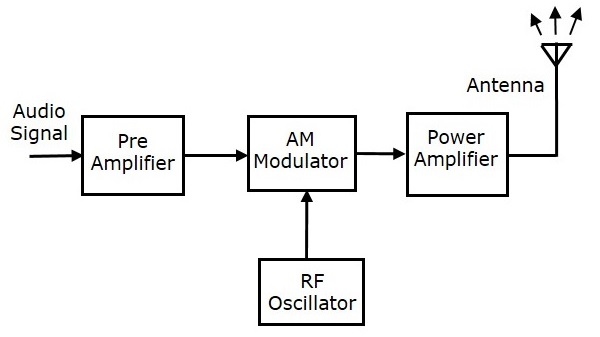

AM 发射器将音频信号作为输入，并将调幅波作为输出传送到天线进行传输。 AM 发射器的框图如下图所示。
AM 发射器的工作原理如下。
麦克风输出的音频信号被发送到前置放大器，从而提高了调制信号的电平。
RF 振荡器产生载波信号。
调制信号和载波信号均被发送到 AM 调制器。
功率放大器用于增加 AM 波的功率水平。该波最终被传送到天线进行发射。
FM 发射器

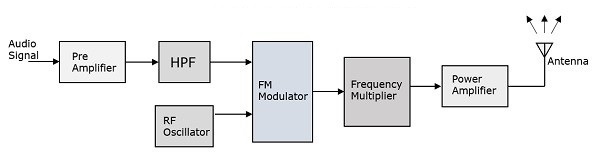

FM 发射器是一个整体单元，它将音频信号作为输入，并将 FM 波传送到天线作为输出进行发射。 FM 发射器的框图如下图所示。
FM 发射器的工作原理如下。
麦克风输出的音频信号被发送到前置放大器，从而提高调制信号的电平。
然后，该信号被传递到高通滤波器，该滤波器充当预加重网络，以滤除噪声并提高信噪比。
该信号进一步传递到 FM 调制器电路。
振荡器电路产生高频载波，该载波与调制信号一起发送到调制器。
使用多级倍频器来增加工作频率。即使如此，信号的功率也不足以传输。因此，最后使用射频功率放大器来增加调制信号的功率。该 FM 调制输出最终传递到天线进行传输。
