OpenCV - 绘制直线

您可以使用 imgproc 类的方法 line() 在图像上绘制一条线。以下是此方法的语法。

line(img, pt1, pt2, color, thicken)

此方法接受以下参数 −

• mat − 一个 Mat 对象，表示要在其上绘制线的图像。

• pt1 和 pt2 − 两个 Point 对象，表示要在它们之间绘制线的点。

• scalar − 一个 Scalar 对象，表示圆的颜色。 （BGR）

• thickness − 表示线的粗细的整数；默认情况下，thickness 的值为 1。

示例

以下程序演示了如何在图像上绘制一条线并使用 JavaFX 窗口显示它。

import java.awt.image.BufferedImage;

import java.io.ByteArrayInputStream;
import java.io.InputStream;
import javax.imageio.ImageIO;

import javafx.application.Application;
import javafx.embed.swing.SwingFXUtils;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.image.ImageView;
import javafx.scene.image.WritableImage;
import javafx.stage.Stage;

import org.opencv.core.Core;
import org.opencv.core.Mat;
import org.opencv.core.MatOfByte;
import org.opencv.core.Point;
import org.opencv.core.Scalar;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;

public class DrawingLine extends Application {
   Mat matrix = null;

   @Override
   public void start(Stage stage) throws Exception {

        // 从相机捕获快照
        DrawingLine obj = new DrawingLine();
        WritableImage writableImage = obj.LoadImage();

        // 设置图像视图
        ImageView imageView = new ImageView(writableImage);

        // 设置图像视图的适合高度和宽度
        imageView.setFitHeight(600);
        imageView.setFitWidth(600);

        // 设置图像视图的保留比例
        imageView.setPreserveRatio(true);

        // 创建一个 Group 对象
        Group root = new Group(imageView);

        // 创建一个场景对象
        Scene scene = new Scene(root, 600, 400);

        // 设置舞台标题
        stage.setTitle("在图像上画一条线");

        // 将场景添加到舞台
        stage.setScene(scene);

        // 显示舞台内容
        stage.show();

   }
   public WritableImage LoadImage() throws Exception {
      // 加载 OpenCV 核心库
      System.loadLibrary( Core.NATIVE_LIBRARY_NAME );

      // 从文件读取图像并将其存储到 Matrix 对象中
      String file ="E:/OpenCV/chap8/input.jpg";
      Mat matrix = Imgcodecs.imread(file);

      // 绘制一条线
      Imgproc.line (
         matrix,                    //Matrix obj of the image
         new Point(10, 200),        //p1
         new Point(300, 200),       //p2
         new Scalar(0, 0, 255),     //Scalar object for color
         5                          //Thickness of the line
      );
      // 对图像进行编码
      MatOfByte matOfByte = new MatOfByte();
      Imgcodecs.imencode(".jpg", matrix, matOfByte);

      // 将编码的 Mat 存储在字节数组中
      byte[] byteArray = matOfByte.toArray();

      // 显示图像
      InputStream in = new ByteArrayInputStream(byteArray);
      BufferedImage bufImage = ImageIO.read(in);

      this.matrix = matrix;

      // 创建可写图像
      WritableImage writableImage = SwingFXUtils.toFXImage(bufImage, null);
      return writableImage;
   }
   public static void main(String args[]) {
      launch(args);
   }
}

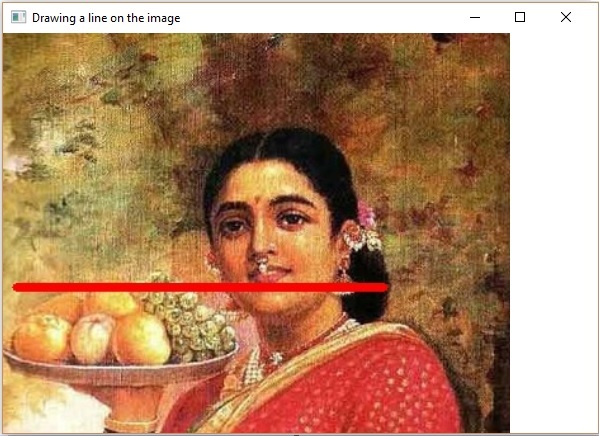

执行上述程序后，你将获得以下输出 −
