OpenCV - 距离变换

距离变换运算符通常将二值图像作为输入。在此操作中，前景区域内的点的灰度强度被更改为与最近的 0 值（边界）的距离。

您可以使用方法 distanceTransform() 在 OpenCV 中应用距离变换。以下是此方法的语法。

distanceTransform(src, dst, distanceType, maskSize)

此方法接受以下参数 −

• src − 表示源（输入）图像的 Mat 类的对象。

• dst −类 Mat 的一个对象，表示目标（输出）图像。

• distanceType − 一个整数类型的变量，表示要应用的距离变换的类型。

• maskSize − 一个整数类型的变量，表示要使用的掩码大小。

示例

以下程序演示了如何对给定图像执行距离变换操作。

import org.opencv.core.Core;
import org.opencv.core.Mat;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;

public class DistanceTransform {
   public static void main(String args[]) {
      // 加载 OpenCV 核心库
      System.loadLibrary( Core.NATIVE_LIBRARY_NAME );

      // 从文件读取图像并将其存储到 Matrix 对象中
      String file ="E:/OpenCV/chap19/input.jpg";
      Mat src = Imgcodecs.imread(file,0);

      // 创建一个空矩阵来存储结果s
      Mat dst = new Mat();
      Mat binary = new Mat();

      // 将灰度图像转换为二进值图像
      Imgproc.threshold(src, binary, 100, 255, Imgproc.THRESH_BINARY);

      // 应用距离变换
      Imgproc.distanceTransform(mat, dst, Imgproc.DIST_C, 3);

      // 写入图像
      Imgcodecs.imwrite("E:/OpenCV/chap19/distnceTransform.jpg", dst);

      System.out.println("Image Processed");
   }
}

假设以下是上述程序中指定的输入图像 input.jpg。

输出

执行程序时，您将获得以下输出 −

Image Processed

如果打开指定的路径，您可以观察到输出图像如下 −

距离变换操作的类型

除了上例中演示的距离操作类型 DIST_C 之外，OpenCV 还提供各种其他类型的距离变换操作。所有这些类型都由 Imgproc 类的预定义静态字段（固定值）表示。

您可以选择所需的距离变换操作类型，方法是将其各自的预定义值传递给 distanceTransform() 方法的名为 distanceType 的参数。

// 应用距离变换
Imgproc.distanceTransform(mat, dst, Imgproc.DIST_C, 3);

以下是代表各种类型的 distanceTransform 操作及其各自输出的值。

操作和描述	输出
DIST_C

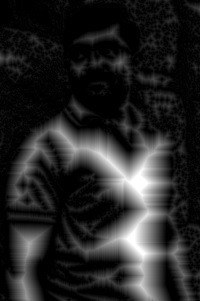

DIST_L1

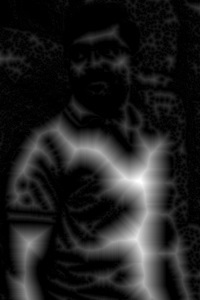

DIST_L2
DIST_LABEL_PIXEL

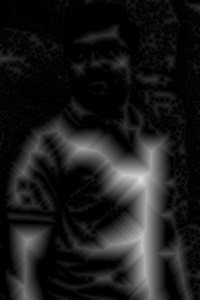

DIST_MASK_3
