GWT Google Charts - 快速指南

GWT Google Charts - 概述

Google Charts 是一个纯 JavaScript 图表库，旨在通过添加交互式图表功能来增强 Web 应用程序。它支持各种图表。在 Chrome、Firefox、Safari、Internet Explorer (IE) 等标准浏览器中，图表使用 SVG 绘制。在旧版 IE 6 中，使用 VML 绘制图形。

Google Chart Java Module 是一个基于 Java 的开源库，可在 GWT 应用程序中提供优雅且功能丰富的 Google Charts 可视化效果，并可与 GWT 小部件库一起使用。有几章讨论了 Google Charts 的所有基本组件，并在 GWT 应用程序中提供了合适的示例。

功能

以下是 Google Charts 库的显著特点。

兼容性 − 在所有主流浏览器和移动平台(如 Android 和 iOS)上无缝运行。
多点触控支持 − 支持基于触摸屏的平台(如 Android 和 iOS)上的多点触控。非常适合 iPhone/iPad 和基于 Android 的智能手机/平板电脑。
免费使用 − 开源，可免费用于非商业用途。
轻量级 − loader.js 核心库，是极其轻量级的库。
简单配置 − 使用 json 定义图表的各种配置，非常容易学习和使用。
动态 − 允许在图表生成后修改图表。
多轴 − 不限于 x、y 轴。支持图表上的多轴。
可配置的工具提示 − 当用户将鼠标悬停在图表上的任何点上时，会出现工具提示。googlecharts 提供工具提示内置格式化程序或回调格式化程序以编程方式控制工具提示。
DateTime 支持 − 专门处理日期时间。提供大量内置的按日期分类控件。
打印 − 使用网页打印图表。
外部数据 − 支持从服务器动态加载数据。使用回调函数控制数据。
文本旋转 − 支持标签向任意方向旋转。

支持的图表类型

Google Charts 库提供以下类型的图表 −

Sr.编号	图表类型/说明
1	折线图用于绘制基于线/样条线的图表。
2	面积图用于绘制按面积划分的图表。
3	饼图用于绘制饼图。
4	桑基图，散点图、阶梯式面积图、表格、时间轴、树形图、趋势线用于绘制散点图。
5	气泡图用于绘制基于气泡的图表。
6	动态图表用于绘制动态图表，用户可以修改图表。
7	组合用于绘制各种组合图表。
8	3D 图表用于绘制 3D 图表。
9	角度仪表用于绘制速度表类型的图表。
10	热图用于绘制热图。
11	树形图用于绘制树地图。

在下一章中，我们将通过示例详细讨论上述每种类型的图表。

许可证

Google Charts 是开源的，可以免费使用。请点击链接:服务条款。

GWT Google Charts - 环境设置

本教程将指导您如何准备开发环境以开始使用 Google Charts 和 GWT Framework 进行工作。本教程还将教您如何在设置 GWT 框架之前在您的机器上设置 JDK、Tomcat 和 Eclipse −

系统要求

GWT 需要 JDK 1.6 或更高版本，因此第一个要求是在您的机器上安装 JDK。

JDK	1.6 或更高版本。
内存	无最低要求。
磁盘空间	无最低要求。
操作系统	无最低要求。

按照给定的步骤设置您的环境以开始 GWT 应用程序开发。

步骤 1 - 验证计算机上的 Java 安装

现在打开控制台并执行以下 java 命令。

操作系统	任务	命令
Windows	打开命令控制台	c:\> java -version
Linux	打开命令终端	$ java -version
Mac	打开终端	machine:~ joseph$ java -version

让我们验证所有操作系统的输出

Sr.No.	操作系统和生成的输出
1	Windows java version "1.6.0_21" Java(TM) SE Runtime Environment (build 1.6.0_21-b07) Java HotSpot(TM) Client VM (build 17.0-b17, mixed mode, sharing)
2	Linux java version "1.6.0_21" Java(TM) SE Runtime Environment (build 1.6.0_21-b07) ava HotSpot(TM) Client VM (build 17.0-b17, mixed mode, sharing)
3	Mac java version "1.6.0_21" Java(TM) SE Runtime Environment (build 1.6.0_21-b07) Java HotSpot(TM)64-Bit Server VM (build 17.0-b17, mixed mode, sharing)

Sr.No.

操作系统和生成的输出

Windows

java version "1.6.0_21"

Java(TM) SE Runtime Environment (build 1.6.0_21-b07)

Java HotSpot(TM) Client VM (build 17.0-b17, mixed mode, sharing)

Linux

java version "1.6.0_21"

Java(TM) SE Runtime Environment (build 1.6.0_21-b07)

ava HotSpot(TM) Client VM (build 17.0-b17, mixed mode, sharing)

Mac

java version "1.6.0_21"

Java(TM) SE Runtime Environment (build 1.6.0_21-b07)

Java HotSpot(TM)64-Bit Server VM (build 17.0-b17, mixed mode, sharing)

第 2 步 - 设置 Java 开发工具包 (JDK)

如果您尚未安装 Java，则可以从 Oracle 的 Java 站点安装 Java 软件开发工具包 (SDK):Java SE 下载。您将在下载的文件中找到安装 JDK 的说明，按照给出的说明安装和配置设置。最后设置 PATH 和 JAVA_HOME 环境变量以引用包含 java 和 javac 的目录，通常分别为 java_install_dir/bin 和 java_install_dir。

设置 JAVA_HOME 环境变量以指向 Java 在您的计算机上安装的基本目录位置。例如

Sr.No.	OS &输出
1	Windows 将环境变量 JAVA_HOME 设置为 C:\Program Files\Java\jdk1.6.0_21
2	Linux export JAVA_HOME = /usr/local/java-current
3	Mac export JAVA_HOME = /Library/Java/Home

Sr.No.

OS &输出

Windows

将环境变量 JAVA_HOME 设置为 C:\Program Files\Java\jdk1.6.0_21

Linux

export JAVA_HOME = /usr/local/java-current

Mac

export JAVA_HOME = /Library/Java/Home

将 Java 编译器位置附加到系统路径。

Sr.No.	操作系统和输出
1	Windows 将字符串 ;%JAVA_HOME%\bin 附加到系统变量 Path 的末尾。
2	Linux export PATH=$PATH:$JAVA_HOME/bin/
3	Mac 不需要

Sr.No.

操作系统和输出

Windows

将字符串 ;%JAVA_HOME%\bin 附加到系统变量 Path 的末尾。

Linux

export PATH=$PATH:$JAVA_HOME/bin/

Mac

不需要

或者，如果您使用集成开发环境 (IDE)，如 Borland JBuilder、Eclipse、IntelliJ IDEA 或Sun ONE Studio，编译并运行一个简单的程序，以确认 IDE 知道您在哪里安装了 Java，否则请按照 IDE 的给定文档进行正确设置。

步骤 3 - 设置 Eclipse IDE

本教程中的所有示例都是使用 Eclipse IDE 编写的。因此，我建议您根据您的操作系统在您的机器上安装最新版本的 Eclipse。

要安装 Eclipse IDE，请从 https://www.eclipse.org/downloads/ 下载最新的 Eclipse 二进制文件。下载安装程序后，将二进制分发包解压到方便的位置。例如在 Windows 上是 C:\eclipse，在 Linux/Unix 上是 /usr/local/eclipse，最后适当地设置 PATH 变量。

在 Windows 机器上执行以下命令即可启动 Eclipse，或者只需双击 eclipse.exe 即可

%C:\eclipse\eclipse.exe

在 Unix(Solaris、Linux 等)机器上执行以下命令即可启动 Eclipse −

$/usr/local/eclipse/eclipse

启动成功后，如果一切正常，则应显示结果

步骤 4:安装 GWT SDK 和 Eclipse 插件

按照链接 Eclipse 插件(包括 SDK) 中给出的说明，在您的机器上安装 GWT SDK 和 Eclipse 插件版本。

成功设置 GWT 插件后，如果一切正常，则应显示以下屏幕，其中 Google 图标 标有红色矩形。

第 5 步:安装 Google Charts

从其 MVN Repository页面下载最新的 Google Charts jar，并将其添加到项目的类路径中。

在 <project-name>.gwt.xml 文件中添加以下条目

<inherits name = "com.googlecode.gwt.charts.Charts"/>

GWT Google Charts - 配置语法

在本章中，我们将展示使用 GWT 中的 Google Charts API 绘制图表所需的配置。

步骤 1:创建 GWT 应用程序

按照以下步骤更新我们在 GWT - 创建应用程序 一章中创建的 GWT 应用程序 −

步骤	描述
1	在 com.tutorialspoint 包下创建一个名为 HelloWorld 的项目，如 GWT - 创建应用程序中所述章节。
2	按照以下说明修改 HelloWorld.gwt.xml、HelloWorld.html 和 HelloWorld.java。其余文件保持不变。
3	编译并运行应用程序以验证实施逻辑的结果。

以下是修改后的模块描述符 src/com.tutorialspoint/HelloWorld.gwt.xml 的内容。

<?xml version = "1.0" encoding = "UTF-8"?>
<module rename-to = 'helloworld'>
   <inherits name = 'com.google.gwt.user.User'/>
   <inherits name = 'com.google.gwt.user.theme.clean.Clean'/>
   <entry-point class = 'com.tutorialspoint.client.HelloWorld'/>
   <inherits name="com.googlecode.gwt.charts.Charts"/>
   <source path = 'client'/>
   <source path = 'shared'/>
</module>

以下是修改后的 HTML 主机文件 war/HelloWorld.html 的内容。

<html>
   <head>
      <title>GWT Highcharts Showcase</title>
      <link rel = "stylesheet" href = "HelloWorld.css"/>
      <script language = "javascript" src = "helloworld/helloworld.nocache.js">
   </head>
   <body>
   </body>
</html>

了解配置后，我们最终会看到更新后的 HelloWorld.java。

步骤 2:创建配置

加载库并创建图表

使用 ChartLoader 加载库，然后创建图表。

ChartLoader chartLoader = new ChartLoader(ChartPackage.CORECHART);
chartLoader.loadApi(new Runnable() {
   public void run() {
      // 创建并附加图表
      PieChart chart = new PieChart();
   }
});

DataTable

通过创建数据表来配置详细信息。

// 准备数据
DataTable data = DataTable.create();
data.addColumn(ColumnType.STRING, "Browser");
data.addColumn(ColumnType.NUMBER, "Percentage");
data.addRow("Firefox", 45.0);
data.addRow("IE", 26.8);
data.addRow("Chrome", 12.8);
data.addRow("Safari", 8.5);
data.addRow("Opera", 6.2);
data.addRow("Others", 0.7);

// 绘制图表
chart.draw(data);

尺寸

配置要设置的宽度和高度。

chart.setWidth("700px");
chart.setHeight("700px");

步骤 3:将图表添加到父面板。

我们将图表添加到根面板。

RootPanel.get().add(chart);

示例

请考虑以下示例以进一步了解配置语法 −

HelloWorld.java

package com.tutorialspoint.client;

import com.google.gwt.core.client.EntryPoint;
import com.google.gwt.user.client.ui.RootPanel;
import com.googlecode.gwt.charts.client.ChartLoader;
import com.googlecode.gwt.charts.client.ChartPackage;
import com.googlecode.gwt.charts.client.ColumnType;
import com.googlecode.gwt.charts.client.DataTable;
import com.googlecode.gwt.charts.client.corechart.PieChart;

public class HelloWorld implements EntryPoint {
   private PieChart chart;

   private void initialize() {
      ChartLoader chartLoader = new ChartLoader(ChartPackage.CORECHART);
      chartLoader.loadApi(new Runnable() {
         public void run() {
            // 创建并附加图表
            chart = new PieChart();
            RootPanel.get().add(chart);
            draw();
         }
      });
   }
   private void draw() {
      // 准备数据
      DataTable data = DataTable.create();
      data.addColumn(ColumnType.STRING, "Browser");
      data.addColumn(ColumnType.NUMBER, "Percentage");
      data.addRow("Firefox", 45.0);
      data.addRow("IE", 26.8);
      data.addRow("Chrome", 12.8);
      data.addRow("Safari", 8.5);
      data.addRow("Opera", 6.2);
      data.addRow("Others", 0.7);

      // 绘制图表
      chart.draw(data);
      chart.setWidth("400px");
      chart.setHeight("400px");
   }
   public void onModuleLoad() {
      initialize();
   }
}

结果

验证结果。

GWT Google Charts - 面积图

面积图用于绘制基于面积的图表。在本节中，我们将讨论以下类型的基于面积的图表。

Sr.编号	图表类型/说明
1	基本面积图基本面积图
2	具有负值的区域图具有负值的面积图。
3	堆叠区域区域相互堆叠的图表。
4	缺少点的区域数据中缺少点的图表。

GWT Google 图表 - 条形图

条形图用于绘制基于条形的图表。在本节中，我们将讨论以下类型的条形图。

Sr.编号	图表类型/说明
1	基本条形图基本条形图
2	分组条形图分组条形图。
3	堆叠条形图条形图相互堆叠。
4	负条形图具有负堆叠的条形图。
5	差异条形图显示差异的条形图。

GWT Google 图表 - 气泡图

气泡图用于绘制基于气泡的图表。在本节中，我们将讨论以下类型的气泡图表。

Sr.编号	图表类型/说明
1	基本气泡图基本气泡图。
2	带数据标签的气泡图带数据标签的气泡图。

GWT Google 图表 - 蜡烛图

蜡烛图用于显示开盘价和收盘价随价值变化的情况，通常用于表示股票。在本节中，我们将讨论以下类型的蜡烛图。

Sr.编号	图表类型/说明
1	基本蜡烛图基本蜡烛图。
2	自定义颜色蜡烛图自定义蜡烛图。

GWT Google 图表 - 柱形图

柱形图用于绘制基于柱形的图表。在本节中，我们将讨论以下类型的基于列的图表。

Sr.编号	图表类型/说明
1	基本柱形图基本柱形图
2	分组柱形图分组柱形图。
3	堆叠柱形图柱形图的柱形图相互堆叠。
4	负堆叠柱形图具有负堆叠的柱形图。
5	差异柱形图柱形图显示差异。

GWT Google Charts - 组合图

组合图有助于将每个系列呈现为以下列表中不同的标记类型:线、面积、条形图、蜡烛图和阶梯面积图。要为系列分配默认标记类型，请使用 seriesType 属性。Series 属性用于单独指定每个系列的属性。以下是显示差异的柱形图示例。

我们已经在 Google Charts 配置语法一章中看到了用于绘制图表的配置。现在，让我们看一个显示差异的柱形图示例。

配置

我们使用 ComboChart 类来显示组合图。

// 组合图
ComboChart chart = new ComboChart();

示例

HelloWorld.java

package com.tutorialspoint.client;

import com.google.gwt.core.client.EntryPoint;
import com.google.gwt.user.client.ui.RootPanel;

import com.googlecode.gwt.charts.client.ChartLoader;
import com.googlecode.gwt.charts.client.ChartPackage;
import com.googlecode.gwt.charts.client.ColumnType;
import com.googlecode.gwt.charts.client.DataTable;
import com.googlecode.gwt.charts.client.corechart.ComboChart;
import com.googlecode.gwt.charts.client.corechart.ComboChartOptions;
import com.googlecode.gwt.charts.client.corechart.ComboChartSeries;
import com.googlecode.gwt.charts.client.options.HAxis;
import com.googlecode.gwt.charts.client.options.SeriesType;
import com.googlecode.gwt.charts.client.options.VAxis;

public class HelloWorld implements EntryPoint {
   private ComboChart chart;

   private void initialize() {
      ChartLoader chartLoader = new ChartLoader(ChartPackage.CORECHART);
      chartLoader.loadApi(new Runnable() {
         public void run() {
            // 创建并附加图表
            chart = new ComboChart();
            RootPanel.get().add(chart);
            draw();
         }
      });
   }
   private void draw() {
      // 准备数据
      DataTable data = DataTable.create();
      data.addColumn(ColumnType.STRING, "Fruits");
      data.addColumn(ColumnType.NUMBER, "Jane");
      data.addColumn(ColumnType.NUMBER, "Jone");
      data.addColumn(ColumnType.NUMBER, "Average");

      data.addRow("Apples", 3, 2, 2.5);
      data.addRow("Oranges",2, 3, 2.5);
      data.addRow("Pears", 1, 5, 3);
      data.addRow("Bananas", 3, 9, 6);
      data.addRow("Plums", 4, 2, 3);

      // 设置选项
      ComboChartOptions options = ComboChartOptions.create();
      options.setTitle("Fruits distribution");
      options.setHAxis(HAxis.create("Person"));
      options.setVAxis(VAxis.create("Fruits"));
      options.setSeriesType(SeriesType.BARS);

      ComboChartSeries lineSeries = ComboChartSeries.create();
      lineSeries.setType(SeriesType.LINE);
      options.setSeries(2,lineSeries);

      // 绘制图表
      chart.draw(data,options);
      chart.setWidth("400px");
      chart.setHeight("400px");
   }
   public void onModuleLoad() {
      initialize();
   }
}

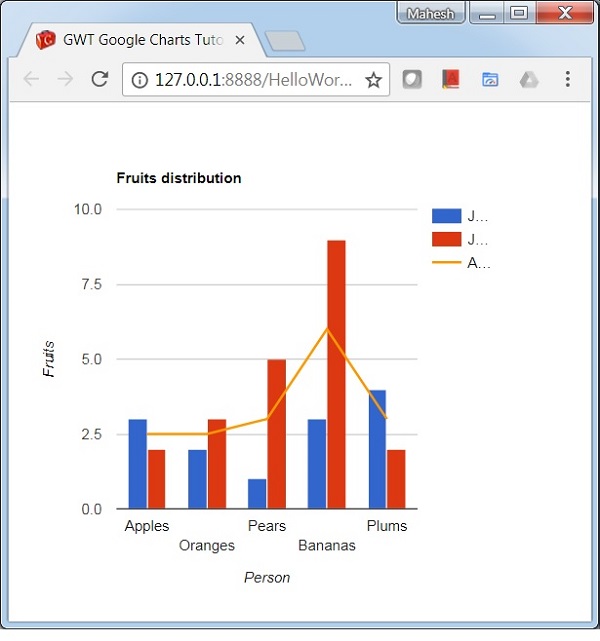

结果

验证结果。

GWT Google Charts - 直方图

直方图是一种将数值数据分组到桶中的图表，将桶显示为分段的柱状图。它们用于描述数据集的分布，即值落入范围的频率。Google Charts 会自动为您选择桶的数量。所有桶的宽度都相等，高度与桶中的数据点数量成比例。直方图在其他方面与柱状图类似。在本节中，我们将讨论以下类型的基于直方图的图表。

Sr.编号	图表类型/说明
1	基本直方图基本直方图。
2	控制颜色直方图的自定义颜色。
3	控制桶直方图的自定义桶。
4	多个系列具有多个系列的直方图。

GWT Google Charts - 折线图

折线图用于绘制基于线的图表。在本节中，我们将讨论以下类型的基于线的图表。

Sr.编号	图表类型/说明
1	基本折线图基本折线图。
2	带有可见点带有可见数据点的图表。
3	可自定义背景颜色带有自定义背景颜色的图表。
4	可自定义线条颜色带有自定义线条颜色的图表。
5	可自定义轴和刻度标签带有自定义轴和刻度标签的图表。
6	十字线折线图显示所选数据点的十字线。
7	可自定义线条样式带有自定义线条颜色的图表。
8	带有曲线的折线图带有平滑曲线的图表。

GWT Google 图表 - 地图图表

Google 地图图表使用 Google 地图 API 显示地图。数据值显示为地图上的标记。数据值可能是坐标(纬度-经度对)或实际地址。地图将相应缩放，以便包含所有已识别的点。

Sr.编号	图表类型/说明
1	基本地图基本 Google 地图。
2	使用纬度/经度的地图使用纬度和经度指定位置的地图。

GWT Google 图表 - 组织结构图

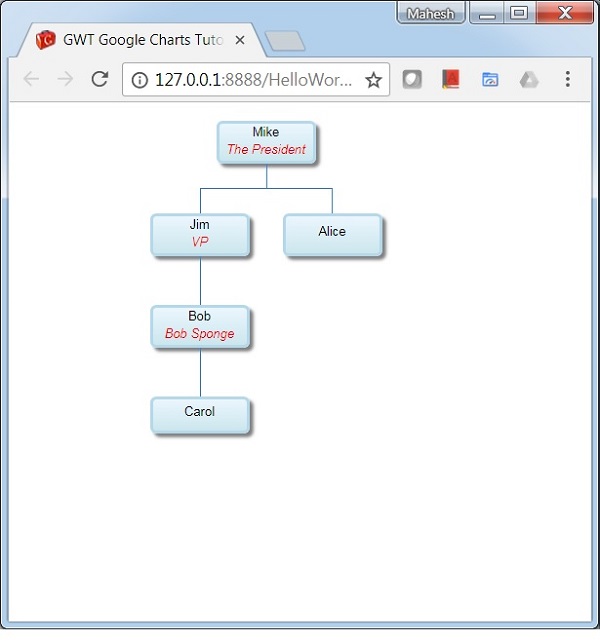

以下是组织结构图的示例图表。

组织结构图有助于呈现节点层次结构，用于描绘组织中的上级/下级关系。例如，家谱是一种组织结构图。我们已经在 Google Charts 配置语法一章中看到了用于绘制图表的配置。现在，让我们看一个组织结构图的示例。

配置

我们已经使用 OrgChart 类来显示组织结构图。

// 组织结构图
OrgChart chart = new OrgChart();

示例

HelloWorld.java

package com.tutorialspoint.client;

import com.google.gwt.core.client.EntryPoint;
import com.google.gwt.user.client.ui.RootPanel;

import com.googlecode.gwt.charts.client.ChartLoader;
import com.googlecode.gwt.charts.client.ChartPackage;
import com.googlecode.gwt.charts.client.ColumnType;
import com.googlecode.gwt.charts.client.DataTable;
import com.googlecode.gwt.charts.client.format.PatternFormat;
import com.googlecode.gwt.charts.client.orgchart.OrgChart;
import com.googlecode.gwt.charts.client.orgchart.OrgChartOptions;

public class HelloWorld implements EntryPoint {
   private OrgChart chart;

   private void initialize() {
      ChartLoader chartLoader = new ChartLoader(ChartPackage.ORGCHART);
      chartLoader.loadApi(new Runnable() {
         public void run() {
            // 创建并附加图表
            chart = new OrgChart();
            RootPanel.get().add(chart);
            draw();
         }
      });
   }
   private void draw() {
      // 准备数据
      DataTable dataTable = DataTable.create();
      dataTable.addColumn(ColumnType.STRING, "Name");
      dataTable.addColumn(ColumnType.STRING, "Manager");
      dataTable.addColumn(ColumnType.STRING, "ToolTip");
      dataTable.addRows(5);

      dataTable.setValue(0, 0, "Mike");
      dataTable.setValue(0, 1, "");
      dataTable.setValue(0, 2, "The President");
      dataTable.setValue(1, 0, "Jim");
      dataTable.setValue(1, 1, "Mike");
      dataTable.setValue(1, 2, "VP");
      dataTable.setValue(2, 0, "Alice");
      dataTable.setValue(2, 1, "Mike");
      dataTable.setValue(2, 2, "");
      dataTable.setValue(3, 0, "Bob");
      dataTable.setValue(3, 1, "Jim");
      dataTable.setValue(3, 2, "Bob Sponge");
      dataTable.setValue(4, 0, "Carol");
      dataTable.setValue(4, 1, "Bob");
      dataTable.setValue(4, 2, "");

      PatternFormat format = PatternFormat.create("{0} {1}");
      format.format(dataTable, 0, 2);

      // 设置选项
      OrgChartOptions options = OrgChartOptions.create();
      options.setAllowHtml(true);

      // 绘制图表
      chart.draw(dataTable, options);
      chart.setWidth("400px");
      chart.setHeight("400px");
   }
   public void onModuleLoad() {
      initialize();
   }
}

结果

验证结果。

GWT Google Charts - 饼图

饼图用于绘制饼图。在本节中，我们将讨论以下类型的饼图。

Sr.编号	图表类型/说明
1	基本饼图基本饼图。
2	环形图环形图。
3	3D 饼图图表 3D 饼图。
4	带爆炸切片的饼图带爆炸切片的饼图。

GWT Google 图表 - 桑基图

桑基图是一种可视化工具，用于描绘从一组值到另一组值的流动。连接的对象称为节点，连接称为链接。桑基图用于显示两个域或多个路径之间通过一组阶段的多对多映射。

Sr.编号	图表类型/说明
1	基本桑基图基本桑基图。
2	多级桑基图多级桑基图。
3	自定义桑基图自定义桑基图。

GWT Google Charts - 散点图

以下是散点图的示例。

我们已经在 Google Charts 配置语法一章中看到了用于绘制图表的配置。现在，让我们看一个散点图的示例。

配置

我们已经使用 ScatterChart 类来显示散点图。

ScatterChart chart = new ScatterChart();

示例

HelloWorld.java

package com.tutorialspoint.client;

import com.google.gwt.core.client.EntryPoint;
import com.google.gwt.user.client.ui.RootPanel;

import com.googlecode.gwt.charts.client.ChartLoader;
import com.googlecode.gwt.charts.client.ChartPackage;
import com.googlecode.gwt.charts.client.ColumnType;
import com.googlecode.gwt.charts.client.DataTable;
import com.googlecode.gwt.charts.client.corechart.ScatterChart;
import com.googlecode.gwt.charts.client.corechart.ScatterChartOptions;

public class HelloWorld implements EntryPoint {
   private ScatterChart chart;

   private void initialize() {
      ChartLoader chartLoader = new ChartLoader(ChartPackage.CORECHART);
      chartLoader.loadApi(new Runnable() {
         public void run() {
            // 创建并附加图表
            chart = new ScatterChart();
            RootPanel.get().add(chart);
            draw();
         }
      });
   }
   private void draw() {
      // 准备数据
      DataTable data = DataTable.create();
      data.addColumn(ColumnType.NUMBER, "Age");
      data.addColumn(ColumnType.NUMBER, "Weight");

      data.addRow(8,12);
      data.addRow(4, 5.5);
      data.addRow(11,14);
      data.addRow(4,5);
      data.addRow(3,3.5);
      data.addRow(6.5,7);

      ScatterChartOptions options  = ScatterChartOptions.create();
      options.setTitle("Age vs Weight");
      options.setLegend(null);

      // 绘制图表
      chart.draw(data, options);
      chart.setWidth("400px");
      chart.setHeight("400px");
   }
   public void onModuleLoad() {
      initialize();
   }
}

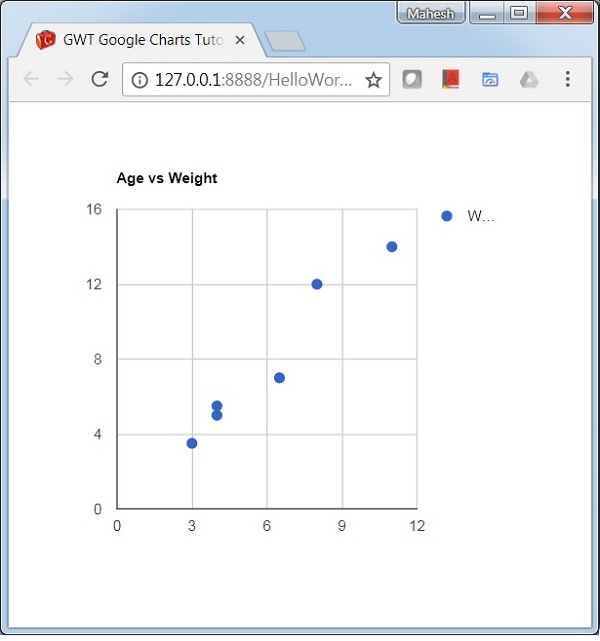

结果

验证结果。

GWT Google Charts - 阶梯式图表

阶梯式面积图是一种基于阶梯的面积图。我们将讨论以下类型的阶梯式面积图。

Sr.编号	图表类型/说明
1	基本阶梯图基本阶梯面积图。
2	堆叠阶梯图堆叠阶梯面积图。

GWT Google Charts - 表格图

表格图有助于呈现可排序和分页的表格。可以使用格式字符串或直接插入 HTML 作为单元格值来格式化表格单元格。默认情况下，数值右对齐；布尔值显示为复选标记或十字标记。用户可以使用键盘或鼠标选择单行。列标题可用于排序。标题行在滚动期间保持固定。表格触发与用户交互相对应的事件。

我们已经在 Google Charts 配置语法一章中看到了用于绘制图表的配置。现在，让我们看一个表格图表的示例。

配置

我们已经使用 Table 类来显示表格图表。

Table chart = new Chart();

示例

HelloWorld.java

package com.tutorialspoint.client;

import com.google.gwt.core.client.EntryPoint;
import com.google.gwt.user.client.ui.RootPanel;

import com.googlecode.gwt.charts.client.ChartLoader;
import com.googlecode.gwt.charts.client.ChartPackage;
import com.googlecode.gwt.charts.client.ColumnType;
import com.googlecode.gwt.charts.client.DataTable;
import com.googlecode.gwt.charts.client.table.Table;
import com.googlecode.gwt.charts.client.table.TableOptions;

public class HelloWorld implements EntryPoint {
   private Table chart;

   private void initialize() {
      ChartLoader chartLoader = new ChartLoader(ChartPackage.TABLE);
      chartLoader.loadApi(new Runnable() {
         public void run() {
            // 创建并附加图表
            chart = new Table();
            RootPanel.get().add(chart);
            draw();
         }
      });
   }
   private void draw() {
      // 准备数据
      DataTable dataTable = DataTable.create();
      dataTable.addColumn(ColumnType.STRING, "Name");
      dataTable.addColumn(ColumnType.NUMBER, "Salary");
      dataTable.addColumn(ColumnType.BOOLEAN, "Full Time Employee");
      dataTable.addRows(4);

      dataTable.setCell(0, 0, "Mike");
      dataTable.setCell(0, 1, 10000, "$10,000");
      dataTable.setCell(0, 2, true);
      dataTable.setCell(1, 0, "Jim");
      dataTable.setCell(1, 1, 8000, "$8,000");
      dataTable.setCell(1, 2, false);
      dataTable.setCell(2, 0, "Alice");
      dataTable.setCell(2, 1, 12500, "$12,500");
      dataTable.setCell(2, 2, true);
      dataTable.setCell(3, 0, "Bob");
      dataTable.setCell(3, 1, 7000, "$7,000");
      dataTable.setCell(3, 2, true);

      TableOptions options  = TableOptions.create();
      options.setAlternatingRowStyle(true);
      options.setShowRowNumber(true);

      // 绘制图表
      chart.draw(dataTable, options);
      chart.setWidth("400px");
      chart.setHeight("400px");
   }
   public void onModuleLoad() {
      initialize();
   }
}

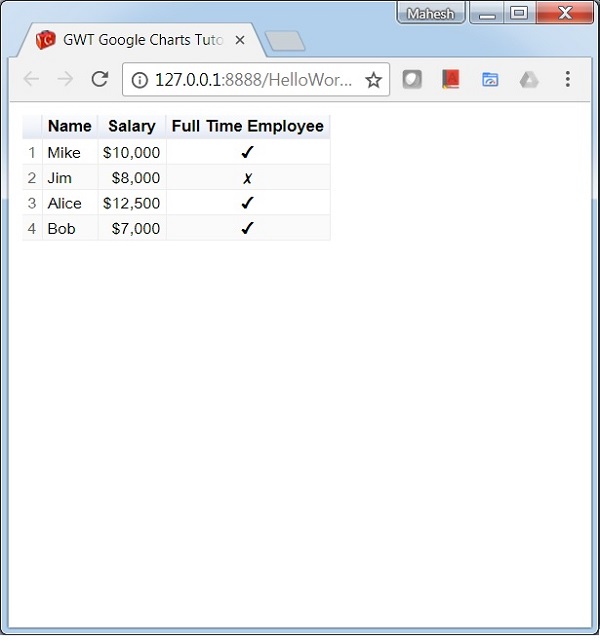

结果

验证结果。

GWT Google Charts - TreeMap 图表

TreeMap 是数据树的直观表示，其中每个节点可能有零个或多个子节点和一个父节点(根节点除外)。每个节点都显示为一个矩形，可以根据我们指定的值调整大小和颜色。大小和颜色的值是相对于图形中所有其他节点的。以下是树形图表的示例。

我们已经在 Google Charts 配置语法一章中看到了用于绘制图表的配置。现在，让我们看一个 TreeMap 图表的示例。

配置

我们使用 TreeMap 类来显示 TreeMap 图表。

TreeMap chart = new TreeMap();

示例

HelloWorld.java

package com.tutorialspoint.client;

import com.google.gwt.core.client.EntryPoint;
import com.google.gwt.user.client.ui.RootPanel;

import com.googlecode.gwt.charts.client.ChartLoader;
import com.googlecode.gwt.charts.client.ChartPackage;
import com.googlecode.gwt.charts.client.ColumnType;
import com.googlecode.gwt.charts.client.DataTable;
import com.googlecode.gwt.charts.client.treemap.TreeMap;
import com.googlecode.gwt.charts.client.treemap.TreeMapOptions;

public class HelloWorld implements EntryPoint {
   private TreeMap chart;

   private void initialize() {
      ChartLoader chartLoader = new ChartLoader(ChartPackage.TREEMAP);
      chartLoader.loadApi(new Runnable() {
         public void run() {
            // 创建并附加图表
            chart = new TreeMap();
            RootPanel.get().add(chart);
            draw();
         }
      });
   }
   private void draw() {
      // 准备数据
      DataTable dataTable = DataTable.create();
      dataTable.addColumn(ColumnType.STRING, "Location");
      dataTable.addColumn(ColumnType.STRING, "Parent");
      dataTable.addColumn(ColumnType.NUMBER, "Market trade volume (size)");
      dataTable.addColumn(ColumnType.NUMBER, "Market increase/decrease (color)");

      dataTable.addRow("Global",null,0,0);
      dataTable.addRow("America","Global",0,0);
      dataTable.addRow("Europe","Global",0,0);
      dataTable.addRow("Asia","Global",0,0);
      dataTable.addRow("Australia","Global",0,0);
      dataTable.addRow("Africa","Global",0,0);

      dataTable.addRow("USA","America",52,31);
      dataTable.addRow("Mexico","America",24,12);
      dataTable.addRow("Canada","America",16,-23);

      dataTable.addRow("France","Europe",42,-11);
      dataTable.addRow("Germany","Europe",31,-2);
      dataTable.addRow("Sweden","Europe",22,-13);

      dataTable.addRow("China","Asia",36,4);
      dataTable.addRow("Japan","Asia",20,-12);
      dataTable.addRow("India","Asia",40,63);

      dataTable.addRow("Egypt","Africa",21,0);
      dataTable.addRow("Congo","Africa",10,12);
      dataTable.addRow("Zaire","Africa",8,10);

      // 设置选项
      TreeMapOptions options = TreeMapOptions.create();
      options.setMinColor("#ff7777");
      options.setMidColor("#ffff77");
      options.setMaxColor("#77ff77");
      options.setHeaderHeight(15);
      options.setShowScale(true);

      // 绘制图表
      chart.draw(dataTable, options);
      chart.setWidth("400px");
      chart.setHeight("400px");
   }
   public void onModuleLoad() {
      initialize();
   }
}

结果

验证结果。

Sr.编号	图表类型/说明
1	基本面积图基本面积图
2	具有负值的区域图具有负值的面积图。
3	堆叠区域区域相互堆叠的图表。
4	缺少点的区域数据中缺少点的图表。

Sr.编号	图表类型/说明
1	基本条形图基本条形图
2	分组条形图分组条形图。
3	堆叠条形图条形图相互堆叠。
4	负条形图具有负堆叠的条形图。
5	差异条形图显示差异的条形图。

Sr.编号	图表类型/说明
1	基本柱形图基本柱形图
2	分组柱形图分组柱形图。
3	堆叠柱形图柱形图的柱形图相互堆叠。
4	负堆叠柱形图具有负堆叠的柱形图。
5	差异柱形图柱形图显示差异。

Sr.编号	图表类型/说明
1	基本直方图基本直方图。
2	控制颜色直方图的自定义颜色。
3	控制桶直方图的自定义桶。
4	多个系列具有多个系列的直方图。

Sr.编号	图表类型/说明
1	基本折线图基本折线图。
2	带有可见点带有可见数据点的图表。
3	可自定义背景颜色带有自定义背景颜色的图表。
4	可自定义线条颜色带有自定义线条颜色的图表。
5	可自定义轴和刻度标签带有自定义轴和刻度标签的图表。
6	十字线折线图显示所选数据点的十字线。
7	可自定义线条样式带有自定义线条颜色的图表。
8	带有曲线的折线图带有平滑曲线的图表。

GWT Google Charts 教程

GWT Google Charts资源

GWT Google Charts - 快速指南

GWT Google Charts - 概述

功能

支持的图表类型

许可证

GWT Google Charts - 环境设置

系统要求

步骤 1 - 验证计算机上的 Java 安装

第 2 步 - 设置 Java 开发工具包 (JDK)

步骤 3 - 设置 Eclipse IDE

步骤 4:安装 GWT SDK 和 Eclipse 插件

第 5 步:安装 Google Charts

GWT Google Charts - 配置语法

步骤 1:创建 GWT 应用程序

步骤 2:创建配置

加载库并创建图表

DataTable

尺寸

步骤 3:将图表添加到父面板。

示例

结果

GWT Google Charts - 面积图

GWT Google 图表 - 条形图

GWT Google 图表 - 气泡图

GWT Google 图表 - 蜡烛图

GWT Google 图表 - 柱形图

GWT Google Charts - 组合图

配置

示例

结果

GWT Google Charts - 直方图

GWT Google Charts - 折线图

GWT Google 图表 - 地图图表

GWT Google 图表 - 组织结构图

配置

示例

结果

GWT Google Charts - 饼图

GWT Google 图表 - 桑基图

GWT Google Charts - 散点图

配置

示例

结果

GWT Google Charts - 阶梯式图表

GWT Google Charts - 表格图

配置

示例

结果

GWT Google Charts - TreeMap 图表

配置

示例

结果

颜色选择器

读后有收获微信请站长喝咖啡

错误报告

您的建议:

感谢您的帮助！
