GWT Google Charts - 配置语法

在本章中，我们将展示使用 GWT 中的 Google Charts API 绘制图表所需的配置。

步骤 1:创建 GWT 应用程序

按照以下步骤更新我们在 GWT - 创建应用程序 一章中创建的 GWT 应用程序 −

步骤	描述
1	在 com.tutorialspoint 包下创建一个名为 HelloWorld 的项目，如 GWT - 创建应用程序中所述章节。
2	按照以下说明修改 HelloWorld.gwt.xml、HelloWorld.html 和 HelloWorld.java。其余文件保持不变。
3	编译并运行应用程序以验证实施逻辑的结果。

以下是修改后的模块描述符 src/com.tutorialspoint/HelloWorld.gwt.xml 的内容。

<?xml version = "1.0" encoding = "UTF-8"?>
<module rename-to = 'helloworld'>
   <inherits name = 'com.google.gwt.user.User'/>
   <inherits name = 'com.google.gwt.user.theme.clean.Clean'/>
   <entry-point class = 'com.tutorialspoint.client.HelloWorld'/>
   <inherits name="com.googlecode.gwt.charts.Charts"/>
   <source path = 'client'/>
   <source path = 'shared'/>
</module>

以下是修改后的 HTML 主机文件 war/HelloWorld.html 的内容。

<html>
   <head>
      <title>GWT Highcharts Showcase</title>
      <link rel = "stylesheet" href = "HelloWorld.css"/>
      <script language = "javascript" src = "helloworld/helloworld.nocache.js">
   </head>
   <body>
   </body>
</html>

了解配置后，我们最终会看到更新后的 HelloWorld.java。

步骤 2:创建配置

加载库并创建图表

使用 ChartLoader 加载库，然后创建图表。

ChartLoader chartLoader = new ChartLoader(ChartPackage.CORECHART);
chartLoader.loadApi(new Runnable() {
   public void run() {
      // 创建并附加图表
      PieChart chart = new PieChart();
   }
});

DataTable

通过创建数据表来配置详细信息。

// 准备数据
DataTable data = DataTable.create();
data.addColumn(ColumnType.STRING, "Browser");
data.addColumn(ColumnType.NUMBER, "Percentage");
data.addRow("Firefox", 45.0);
data.addRow("IE", 26.8);
data.addRow("Chrome", 12.8);
data.addRow("Safari", 8.5);
data.addRow("Opera", 6.2);
data.addRow("Others", 0.7);

// 绘制图表
chart.draw(data);

尺寸

配置要设置的宽度和高度。

chart.setWidth("700px");
chart.setHeight("700px");

步骤 3:将图表添加到父面板。

我们将图表添加到根面板。

RootPanel.get().add(chart);

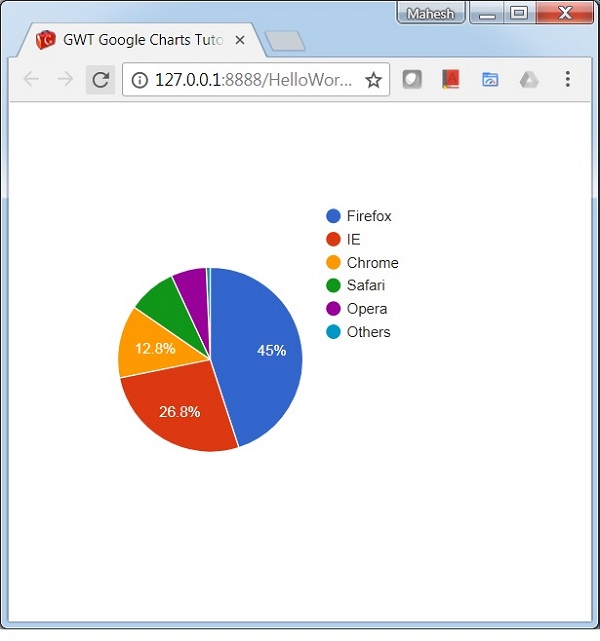

示例

请考虑以下示例以进一步了解配置语法 −

HelloWorld.java

package com.tutorialspoint.client;

import com.google.gwt.core.client.EntryPoint;
import com.google.gwt.user.client.ui.RootPanel;
import com.googlecode.gwt.charts.client.ChartLoader;
import com.googlecode.gwt.charts.client.ChartPackage;
import com.googlecode.gwt.charts.client.ColumnType;
import com.googlecode.gwt.charts.client.DataTable;
import com.googlecode.gwt.charts.client.corechart.PieChart;

public class HelloWorld implements EntryPoint {
   private PieChart chart;

   private void initialize() {
      ChartLoader chartLoader = new ChartLoader(ChartPackage.CORECHART);
      chartLoader.loadApi(new Runnable() {
         public void run() {
            // 创建并附加图表
            chart = new PieChart();
            RootPanel.get().add(chart);
            draw();
         }
      });
   }
   private void draw() {
      // 准备数据
      DataTable data = DataTable.create();
      data.addColumn(ColumnType.STRING, "Browser");
      data.addColumn(ColumnType.NUMBER, "Percentage");
      data.addRow("Firefox", 45.0);
      data.addRow("IE", 26.8);
      data.addRow("Chrome", 12.8);
      data.addRow("Safari", 8.5);
      data.addRow("Opera", 6.2);
      data.addRow("Others", 0.7);

      // 绘制图表
      chart.draw(data);
      chart.setWidth("400px");
      chart.setHeight("400px");
   }
   public void onModuleLoad() {
      initialize();
   }
}
