天线理论 - 八木天线

八木天线是过去几十年来最常用的电视接收天线类型。它是最受欢迎且易于使用的天线类型，性能更佳，以高增益和方向性而闻名。

频率范围

八木天线的工作频率范围约为30 MHz 至 3GHz，属于VHF和UHF频段。

八木天线的构造

过去几十年来，几乎每栋房子的顶上都可以看到八木天线。寄生元件和偶极子共同构成了八木天线。

该图显示了一个八木天线。可以看出，放置了许多导向器以增加天线的方向性。馈线是折叠偶极子。反射器是较长的元件，位于结构的末端。

该图描绘了八木天线的清晰形式。安装元件的中心杆状结构称为吊杆。连接着一个粗黑头的元件是驱动元件，传输线通过那个黑色螺柱在内部连接到该元件。驱动元件背面的单个元件是反射器，它将所有能量反射到辐射方向图的方向。在驱动元件之前的其他元件是导向器，它将光束导向所需的角度。

设计

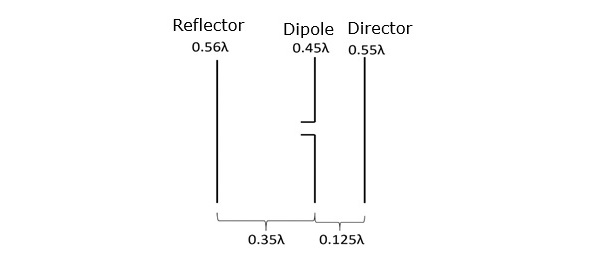

对于要设计的天线，应遵循以下设计规范。

它们是 −

如果上述规格按照上述步骤，可以设计出八木天线。

辐射模式

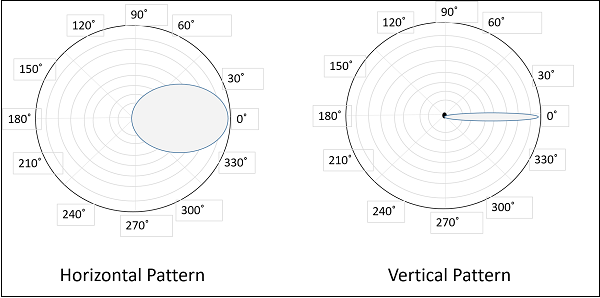

八木天线的方向模式高度指向性，如下图所示。

通过在天线上添加导向器，小瓣被抑制，大瓣的方向性增加。

优点

以下是八木天线的优点 −

• 实现高增益。
• 实现高方向性。
• 易于操作和维护。
• 功率更少浪费。
• 频率覆盖范围更广。

缺点

以下是八木天线的缺点 −

• 易受噪音影响。
• 易受大气影响。

应用

以下是八木天线的应用 −

• 主要用于电视接收。
• 用于需要单频应用的地方。
