天线理论 - 半波偶极子
偶极子天线被切割和弯曲以实现有效辐射。用作偶极子的总导线长度等于波长的一半（即 l = λ/2）。这种天线称为半波偶极子天线。由于其优点，这是使用最广泛的天线。它也被称为赫兹天线。
频率范围
半波偶极子工作的频率范围约为 3KHz 至 300GHz。这主要用于无线电接收器。
半波偶极子的结构和工作原理
它是一种普通的偶极子天线，其工作频率是波长的一半。因此，它被称为半波偶极子天线。
偶极子的边缘具有最大电压。该电压本质上是交流 (AC)。在电压的正峰值处，电子倾向于向一个方向移动，而在负峰值处，电子则向另一个方向移动。这可以通过下面的数字来解释。

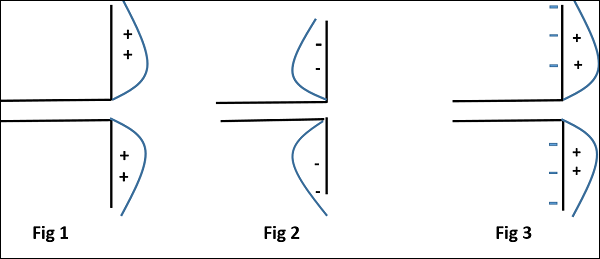

上面给出的数字显示了半波偶极子的工作原理。
图 1 显示了当感应电荷处于正半周期时的偶极子。现在电子倾向于向电荷移动。
图 2 显示了感应负电荷的偶极子。此处的电子倾向于远离偶极子。
图 3 显示了下一个正半周期的偶极子。因此，电子再次向电荷移动。
这种累积效应会产生变化的场效应，该场效应会以与其上产生的相同模式辐射。因此，输出将是遵循输出电压模式周期的有效辐射。因此，半波偶极子有效辐射。

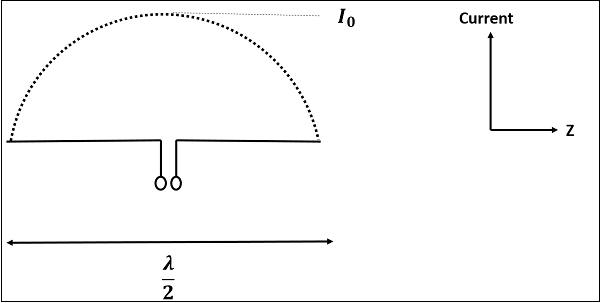

上图显示了半波偶极子中的电流分布。半波偶极子的方向性为 2.15dBi，相当不错。其中，"i"代表各向同性辐射。
辐射模式
此半波偶极子的辐射模式在 H 平面上为全向。它适用于移动通信、无线电接收器等许多应用。

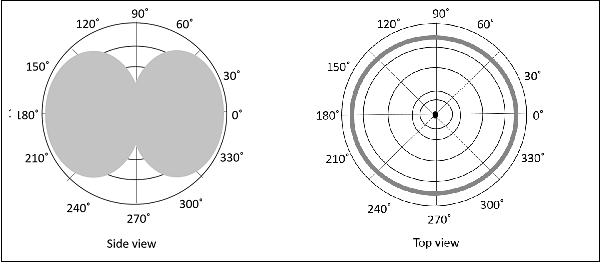

上图显示了半波偶极子在 H 平面和 V 平面的辐射模式。
偶极子的半径不会影响此半波偶极子的输入阻抗，因为此偶极子的长度为半波，并且是第一个谐振长度。天线在其谐振频率下有效工作，该频率发生在其谐振长度上。
优点
以下是半波偶极天线的优点 −
输入阻抗不敏感。
与传输线阻抗匹配良好。
长度合理。
天线长度与尺寸和方向性匹配。
缺点
以下是半波偶极天线的缺点 −
由于元件单一，效果不大。
只有使用一个元件才能更好地工作组合。
应用
用于无线电接收器。
用于电视接收器。
与其他天线一起使用时，可用于各种应用。
以下是半波偶极天线的应用 −
