天线理论 - 菱形

菱形天线是一种等边平行四边形天线。通常，它具有两个相对的锐角。倾斜角 θ 约等于 90° 减去主瓣角。菱形天线的工作原理是行波辐射器。它以菱形或钻石形状排列，水平悬挂在地球表面上方。

频率范围

菱形天线的工作频率范围约为 3MHz 至 300MHz。该天线在 HF 和 VHF 范围内工作。

菱形天线的构造

菱形天线可以看作是两个 V 形天线端对端连接以形成钝角。由于其简单易构造，它有许多用途 −

• 在 HF 传输和接收中

• 商业点对点通信

菱形天线的结构为菱形，如图所示。

菱形的两侧被视为双线传输线的导体。当该系统设计正确时，辐射会沿着辐射主轴集中。实际上，一半的功率会耗散在天线的终端电阻中。其余的功率会被辐射出去。浪费的功率会导致小瓣。

图 1 显示了过去用于点对点通信的 菱形天线 的结构。图 2 显示了现在用于电视接收的 菱形超高频天线。

菱形天线的最大增益沿着主轴方向，主轴穿过馈电点终止于自由空间。水平菱形天线获得的极化位于菱形平面内，菱形平面是水平的。

辐射模式

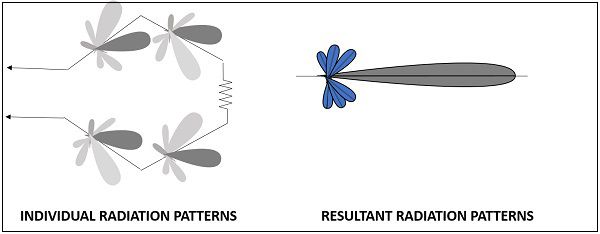

菱形天线的辐射模式如下图所示。结果模式是天线所有四个支脚的辐射的累积效应。此模式是单向的，但可以通过移除终端电阻来实现双向。

菱形天线的主要缺点是辐射部分未与主瓣结合，导致相当大的旁瓣具有水平和垂直极化。

优点

以下是菱形天线的优点 −

• 输入阻抗和辐射模式相对恒定

• 可以连接多个菱形天线

• 传输简单有效

缺点

以下是菱形天线的缺点−

• 终端电阻浪费功率

• 需要大空间

• 传输效率降低

应用

菱形天线 −

• 用于高频通信

• 用于长距离天波传播

• 用于点对点通信

使用长线的另一种方法是将线弯曲成环形，然后观察其辐射参数。这种类型的天线称为环形天线。
