天线理论 - 孔径

末端带有孔径的天线可称为孔径天线。波导是孔径天线的一个例子。传输线的边缘在以开口终止时会辐射能量。这个开口是一个孔径，使其成为孔径天线。

孔径天线的主要类型是 −

现在让我们看看这些类型的孔径天线。

波导天线

当一端受到激励并在另一端打开时，波导能够辐射能量。波导中的辐射大于双线传输线。

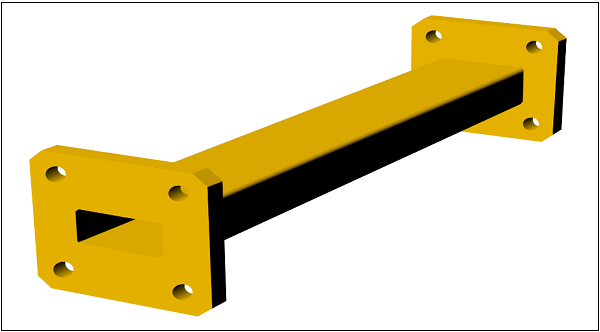

波导的工作频率范围约为300MHz 至 300GHz。此天线在UHF和EHF频率范围内工作。下图显示了一个波导。

此波导带有端接端，可用作天线。但只有一小部分能量被辐射，而大部分能量在开路中被反射回来。这意味着VSWR（电压驻波比，在基本参数章节中讨论）值增加。波导周围的衍射导致辐射不良和非定向辐射模式。

波导天线的辐射不良，模式为非定向，即全向。全向模式没有确定的方向性，但向所有方向辐射，因此称为非定向辐射模式。

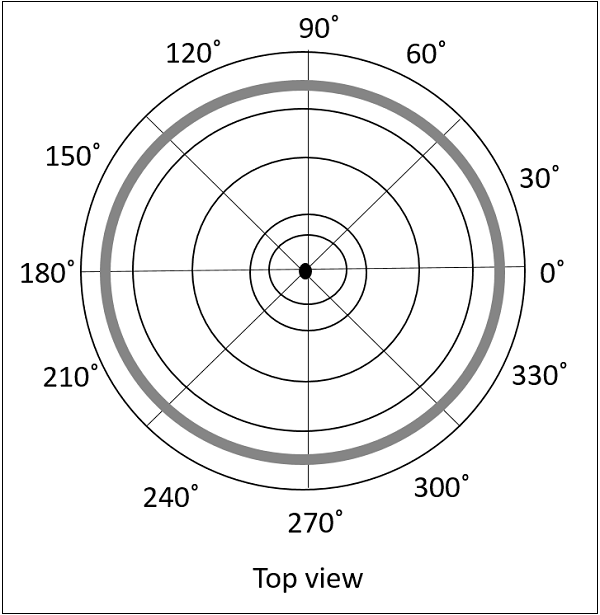

上图显示了全向模式的顶部剖面图，也称为无方向性模式。二维视图是 8 字形图案，我们已经知道了。

以下是孔径天线的优点 −

以下是孔径天线的缺点 −

以下是孔径天线的应用 −

波导天线必须进一步修改才能实现更好的性能，从而形成喇叭天线。
