天线理论 - V 型天线

长线天线的更好版本是 V 型天线。这种天线由长线以 V 形排列而成。末端线称为腿。这种天线是双向谐振天线。

V 型天线的工作频率范围约为 3 至 30 MHz。这种天线在高频范围内工作。

V 型天线的构造和工作原理

两根长线以 V 形连接，形成 V 型天线。两根长线以 180˚ 的相位差激励。随着这些导线的长度增加，增益和方向性也会增加。

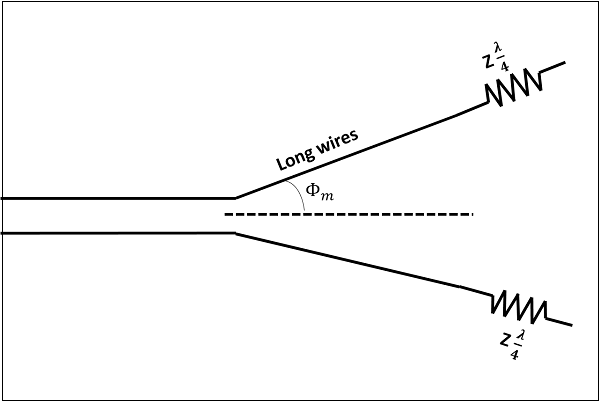

下图显示了一个 V 型天线，其传输线阻抗为 z，导线长度为 λ/2，与轴线形成一个角度 Φ_m，称为顶角。

V 型天线实现的增益高于普通的单根长线天线。与长度等于 V 型天线腿的单根长线天线相比，此 V 型天线的增益几乎是其两倍。如果要实现宽范围的辐射，顶角应在较高频率和较低频率之间取平均值，即每条腿中的 λ/2 数量。

V 型天线的辐射模式是双向的。将每条传输线上获得的辐射相加，可获得最终的辐射模式。下图 − 很好地解释了这一点。

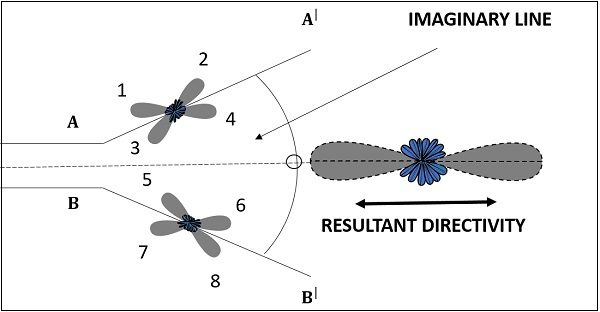

该图显示了 V 型天线的辐射模式。形成 V 型模式的两条传输线分别为 AA' 和 BB'。图中显示了各个传输线的模式和最终模式。最终模式沿轴显示。此模式类似于宽边阵列。

如果在此天线上添加另一个 V 型天线并以 90˚ 相位差馈电，则所得模式将为端射，功率增益加倍。通过添加 V 型天线阵列，方向性进一步增强。

以下是 V 型天线的优点 −

以下是 V 型天线的缺点 −

以下是 V 型天线的应用 −
