天线理论 - 共线阵列

共线阵列由两个或多个半波偶极子组成，这些偶极子首尾相连。这些天线放置在一条公共线或轴上，平行或共线。

这些阵列中的最大辐射是宽边，垂直于阵列线。这些阵列也称为广播或全向阵列。

共线阵列天线工作的频率范围约为30 MHz 至 3GHz，属于VHF和UHF频段。

阵列的构造

这些共线阵列是具有高增益的单向天线。该阵列的主要目的是增加辐射功率并提供高方向性波束，避免其他方向的功率损失。

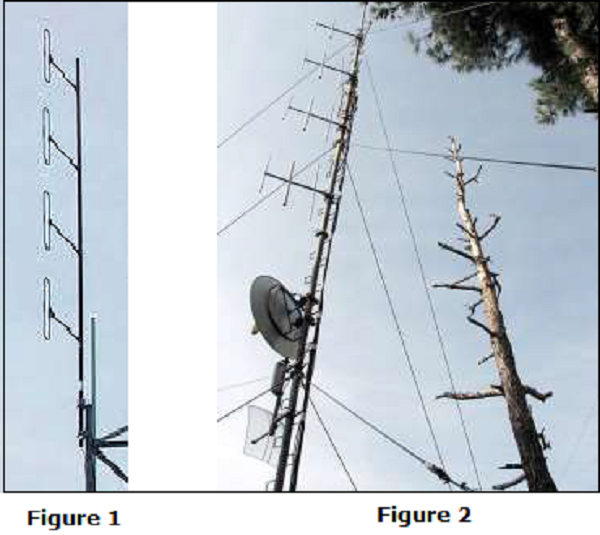

上图显示了共线阵列的图片。在图 1 中，可以看到共线阵列由折叠偶极子形成，而在图 2 中，共线阵列由普通偶极子形成。两种类型都是常用的半波偶极子。

这些共线阵列的辐射模式与单个偶极子相似，但偶极子数量的增加导致阵列模式不同。

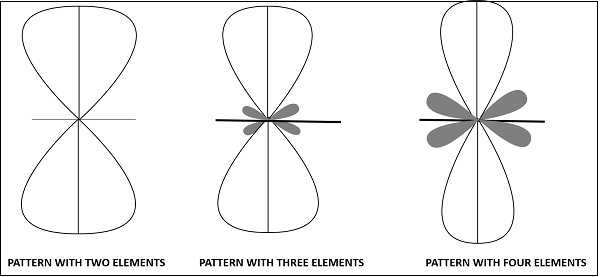

上图分别显示了使用两个元件、三个元件和四个元件制成的共线阵列的辐射模式。

宽边阵列也具有相同的模式，其中最大辐射方向垂直于天线线。

以下是共线阵列天线的优点 −

以下是共线阵列天线的缺点 −

以下是共线阵列天线的应用 −
