天线理论 - 端射阵列

端射阵列的物理布置与宽边阵列相同。每个元件中的电流幅度相同,但这些电流之间存在相位差。每个元件中的能量感应不同,可以通过下图来理解。

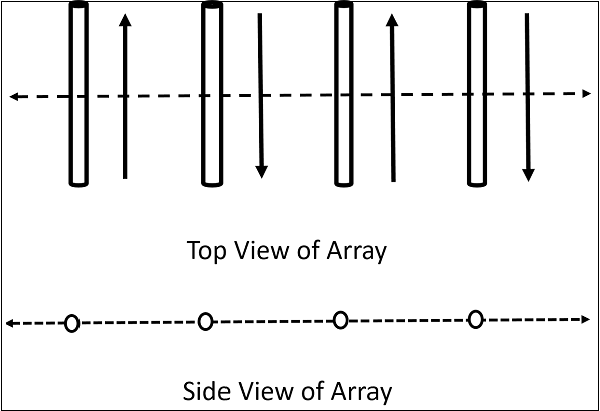

端射阵列

上图分别显示了端射阵列的顶视图和侧视图。

由于抵消,与阵列平面成直角的辐射为零。第一和第三个元件异相馈电,因此相互抵消了辐射。同样,第二和第四个元件异相馈电,从而抵消。

通常的偶极子间距为 λ/4 或 3λ/4。这种布置不仅有助于避免辐射垂直于天线平面,而且还有助于将辐射能量转移到整个阵列的辐射方向。因此,避免了次要瓣,并增加了方向性。随着元件的增加,光束变得更窄。

辐射模式

端射阵列的辐射模式是单向的。主瓣出现在一端,那里存在最大辐射,而次要瓣代表损耗。

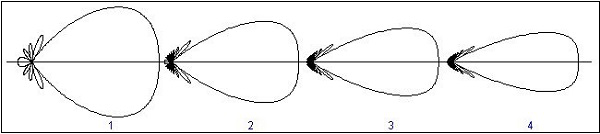

端射辐射

该图解释了端射阵列的辐射模式。图 1 是单个阵列的辐射模式,而图 2、3 和 4 表示多个阵列的辐射模式。

端射阵列与宽边阵列

我们已经研究了这两个阵列。让我们尝试比较端射阵列和宽边阵列及其特性。

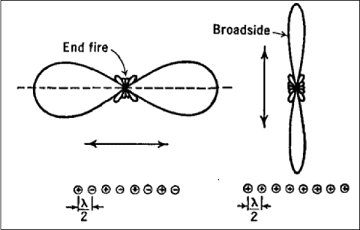

End-fire Broad-side

该图说明了端射阵列和宽边阵列的辐射图。

  • 端射阵列和宽边阵列都是线性的,并且是谐振的,因为它们由谐振元件组成。

  • 由于谐振,这两个阵列都显示出更窄的光束和高方向性。

  • 这两个阵列都用于传输目的。

  • 它们都不用于接收,因为任何类型的接收都需要覆盖一定范围的频率。
