天线理论 - 微带

微带天线是低剖面天线。安装在地面上的金属贴片，中间有介电材料，构成微带或贴片天线。这些天线尺寸非常小，辐射低。

频率范围

贴片天线在频率高于100MHz的低剖面应用中很受欢迎。

微带天线的构造和工作原理

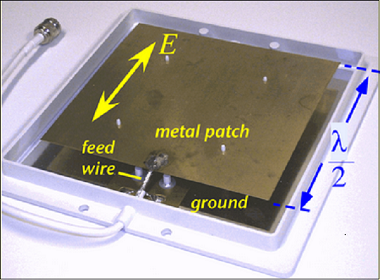

微带天线由放置在接地平面上的非常薄的金属条组成，中间有介电材料。辐射元件和馈线通过光蚀刻工艺放置在介电材料上。通常，贴片或微带选择为正方形、圆形或矩形，以便于分析和制造。下图显示了微带或贴片天线。

金属贴片的长度为 λ/2。当天线受到激励时，介电体中产生的波会发生反射，能量从金属贴片的边缘辐射出去，辐射能量非常低。

辐射模式

微带或贴片天线的辐射模式宽。它的辐射功率低，频率带宽窄。

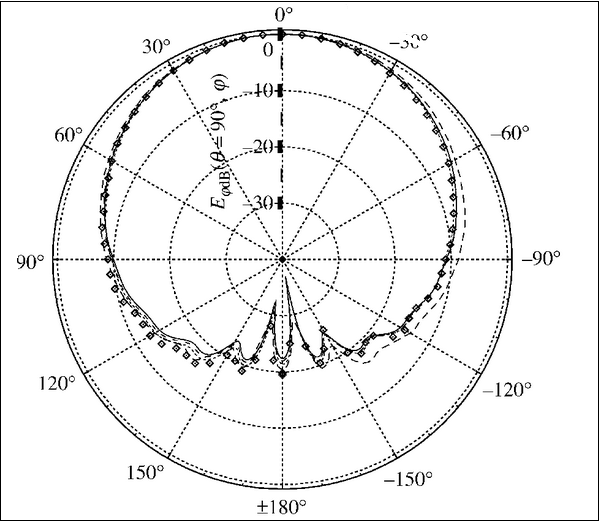

微带或贴片天线的辐射模式如上所示。它的方向性较差。为了获得更大的方向性，可以使用这些贴片天线形成阵列。

优点

以下是微带天线的优点 −

• 重量轻
• 成本低
• 易于安装

缺点

以下是微带天线的缺点 −

• 辐射效率低
• 频带宽度窄

应用

以下是微带天线的应用 −

• 用于航天器应用
• 用于航空器应用
• 用于低剖面天线应用
