天线理论 - 寄生阵列

如上所示,天线阵列用于提高增益和方向性。

寄生元件是一种依赖于其他馈电的元件。它没有自己的馈电。因此,在这种类型的阵列中,我们使用此类元件,这有助于间接增加辐射。

这些寄生元件不直接连接到馈电。

寄生元件

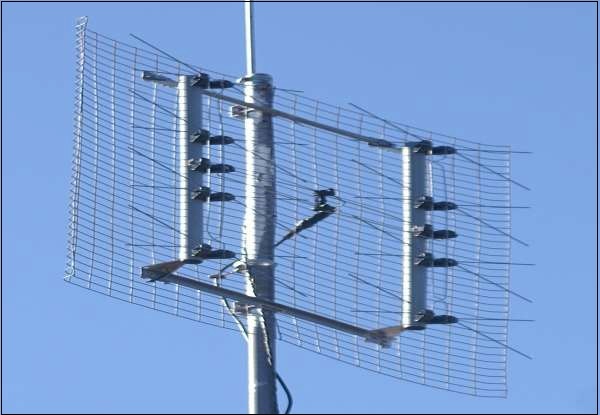

上图显示了寄生阵列的一个例子。图片中看到的网格结构只不过是一组反射器。这些反射器没有电连接。它们通过增加光束的方向性来增加信号强度。

构造和寄生阵列的工作原理

让我们看看寄生阵列的重要部分及其工作原理。

主要部分是 −

  • 驱动元件
  • 寄生元件
    • 反射器
    • 导向器
  • 吊杆

驱动元件

天线单独辐射,在阵列中,所有元件的辐射加在一起形成辐射束。阵列的所有元件不需要连接到馈源。连接到馈源的偶极子称为驱动元件

寄生元件

添加的元件与驱动元件或馈源之间没有电连接。它们的位置使得它们位于驱动元件的感应场中。因此,它们被称为寄生元件

反射器

如果将一个比驱动元件长 5% 的寄生元件放置在靠近较长的驱动元件的位置,则它充当凹面镜,将能量反射到辐射方向图的方向而不是其自身方向,因此被称为反射器

导向器

比从其接收能量的驱动元件短 5% 的寄生元件倾向于增加其自身方向的辐射,因此,其行为类似于会聚凸透镜。该元件称为导向器。为了增加方向性,放置了许多导向器。

悬臂

放置所有这些的元件称为悬臂。它是一种非金属结构,可提供绝缘,因此阵列的其他元件之间不会发生短路。

这些都是产生辐射的主要元件。借助图表可以更好地理解这一点

Construction Parasitic Array

上面显示的图像是寄生阵列的图像,显​​示了寄生阵列的各个部分,例如驱动元件、导向器和反射器。馈电通过馈线提供。

阵列使用的频率范围从2MHz几GHz。这些天线特别用于获得高方向性,以及具有单向的更好的前向增益。这种阵列最常见的例子是八木天线。四天线也可以作为另一个例子。
