天线理论 - 宽边阵列

天线阵列的最简单形式是，具有多个大小相等的元件，沿直线或轴等距分布，形成共线点，所有偶极子处于同一相位，来自同一源，共同形成宽边阵列。

频率范围

共线阵列天线工作的频率范围约为30 MHz 至 3GHz，属于VHF和UHF频段。

宽边阵列的构造和工作原理

根据标准定义，"辐射主方向垂直于阵列轴和包含阵列元件的平面的布置"称为宽边阵列。因此，天线的辐射方向图垂直于阵列所在的轴。

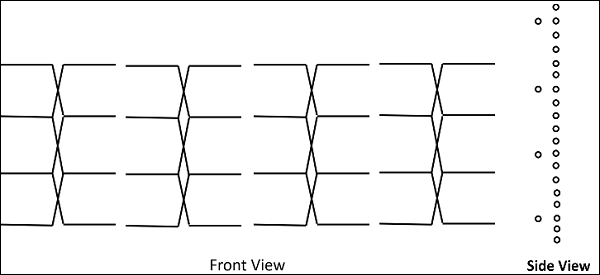

下图分别显示了宽边阵列的正面和侧面视图。

宽边阵列在与阵列平面成直角时具有很强的方向性。但是，由于连接中心的方向的抵消，平面中的辐射将非常小。

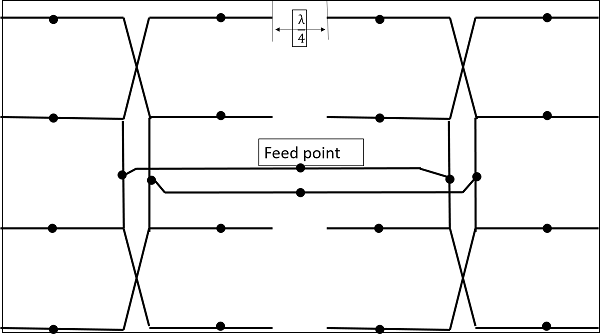

下面显示了间距为 λ/4 的宽边阵列的图。

宽边阵列中的典型天线长度为 2 到 10 个波长。典型间距为 λ/2 或 λ。偶极子的馈电点如图所示连接。

辐射模式

该天线的辐射模式是双向的，与平面成直角。波束非常窄，增益高。

上图显示了宽边阵列的辐射模式。波束稍宽，小瓣明显减小。
