天线理论 - 倒 V 型天线

在上一章中，我们研究了 V 型天线。其工作频率有限。可以使用另一种天线（非谐振天线或行波天线）来修改。如前所述，行波天线不产生驻波。

倒 V 型天线（或 V 型天线）的工作频率范围约为 3 至 30 MHz。此天线在高频范围内工作。

倒 V 型天线的构造和工作原理

在高频波段使用的行波天线是 倒 V 型天线。这种倒 V 型天线很容易安装在非导电桅杆上。

请看下图。它显示了安装在屋顶上的倒 V 型天线。

倒 V 型天线的最大辐射位于其中心。它类似于半波偶极天线。天线呈倒 V 形放置，其两个传输线或腿向地面弯曲，使它们之间形成 120° 或 90° 角。天线的中心不应高于 λ/4。

其中一个腿与天线轴线形成的角度称为倾斜角，用θ表示。

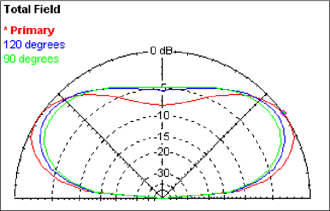

倒 V 型天线的辐射模式是单向模式，因为这里没有形成驻波。下图的辐射图可以清晰地理解这一点。

该图显示了倒 V 型天线的辐射图。上图中显示了主辐射场以及倾斜角为 120˚ 和 90˚ 时的场。通过使用天线阵列，可以提高增益和方向性。

以下是倒 V 型天线的优点 −

以下是倒 V 型天线的缺点 −

以下是倒 V 型天线的应用 −

继 V 型天线和倒 V 型天线之后，另一种重要的长线天线是菱形天线。它是两个 V 型天线的组合。这将在下一章中讨论。
