专用示波器

在上一章中，我们讨论了阴极射线示波器 (CRO)，这是一种基本示波器。我们只需根据需要在基本示波器中添加一些附加块即可获得专用示波器。

以下是专用示波器。

现在，让我们逐一讨论这些专用示波器。

双光束示波器

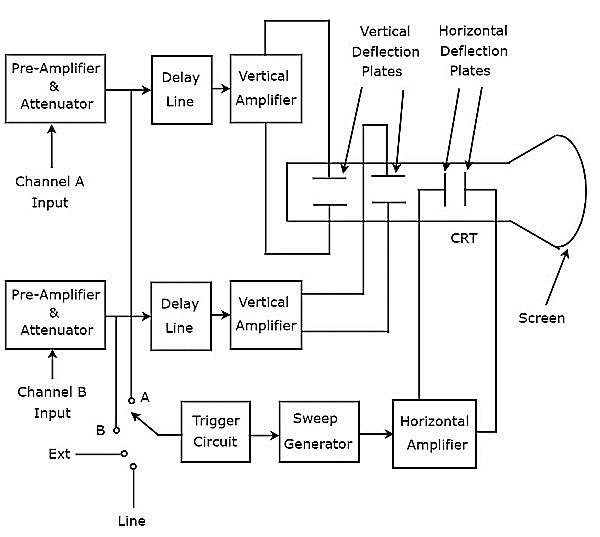

显示两个电压波形的示波器称为双光束示波器。其框图如下图所示。

如上图所示，双光束示波器的CRT由两组垂直偏转板和一组水平偏转板组成。

以下模块的组合称为通道。

双光束示波器有两个通道。因此，我们可以将两个信号，即A和B分别作为通道A和通道B的输入。我们可以使用开关选择这四个信号中的任何一个作为触发电路的触发输入。这些是输入信号 A 和 B、外部信号 (Ext) 和线路输入。

由于有两对垂直偏转板，该示波器将产生两个垂直偏转光束。在该示波器中，用于在水平方向上偏转光束的块对于两个输入信号是通用的。最后，该示波器将在 CRT 屏幕上同时产生两个输入信号。

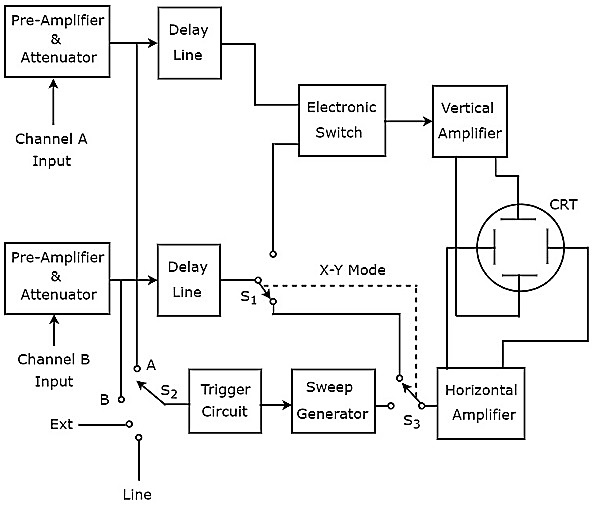

在其屏幕上产生两条轨迹的示波器称为双踪示波器。其框图如下图所示。

如上图所示，双踪示波器的CRT由一组垂直偏转板和另一组水平偏转板组成。通道由四个块组成，即前置放大器和衰减器、延迟线、垂直放大器和垂直偏转板。

在上面的框图中，前两个块分别存在于两个通道中。后两个块是两个通道共用的。因此，借助电子开关，我们可以将特定通道的延迟线输出连接到垂直放大器。

我们可以使用开关选择这四个信号中的任意一个作为触发电路的触发输入。这些是输入信号A和B、外部信号 (Ext) 和线路输入。

该示波器使用相同的电子束，通过使用电子开关在垂直方向上偏转输入信号 A 和 B，并产生两条轨迹。水平偏转光束的块对于两个输入信号都是通用的。

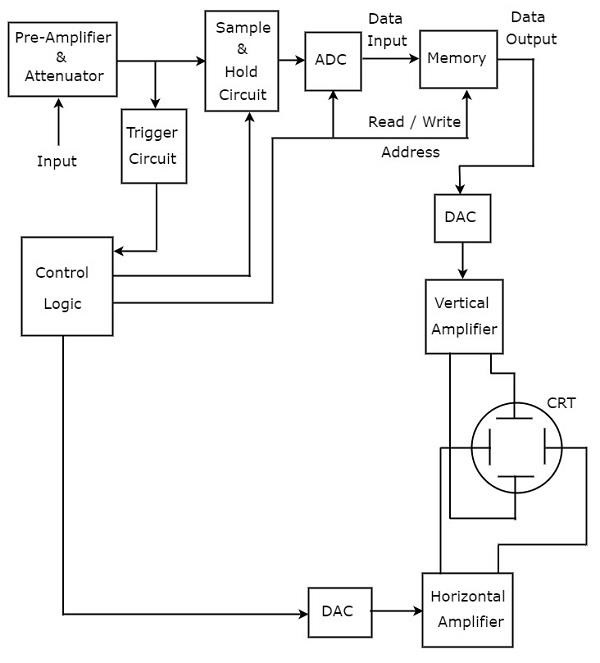

以数字方式存储波形的示波器称为数字存储示波器。(数字)存储示波器的框图如下 −

在基本示波器中添加数字数据存储所需的其他块，使其转换为数字存储示波器。在数字存储示波器中，存储数字数据所需的模块位于前置放大器和衰减器与垂直放大器之间。这些模块包括采样和保持电路、模拟数字转换器 (ADC)、存储器和数字模拟转换器。

控制逻辑通过发送各种控制信号来控制前三个模块。在数字存储示波器中，控制逻辑和数字模拟转换器等模块位于触发电路和水平放大器之间。

数字存储示波器在屏幕上显示波形之前以数字形式存储数据。而基本示波器没有此功能。
