欧姆表

用于测量电路中任意两点之间电阻值的仪器称为欧姆表。它还可用于查找未知电阻的值。电阻的单位是欧姆，测量仪器是米。因此，"欧姆表"一词是由"ohm"和"meter"两个词组合而成的。

欧姆表的类型

以下是两种类型的欧姆表。

现在，让我们逐一讨论这两种类型的欧姆表。

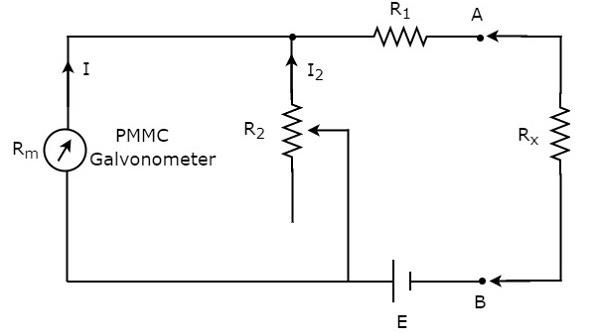

如果电阻的值未知，必须将其与欧姆表串联进行测量，则该欧姆表称为串联欧姆表。串联欧姆表的电路图如下图所示。

电路中位于端子 A 和 B 左侧的部分是串联欧姆表。因此，我们可以将未知电阻的值放在端子 A 和 B 的右侧来测量。现在，让我们讨论一下串联欧姆表的校准刻度。

如果 $R_{x}= 0 \:\Omega$，则端子 A 和 B 将彼此短路。因此，仪表电流在电阻器 $R_{1}$ 和 $R_{2}$ 之间分配。现在，改变电阻 $R_{2}$ 的值，使整个仪表电流仅流过电阻 $R_{1}$。在这种情况下，仪表显示满量程偏转电流。因此，仪表的满量程偏转电流可以表示为 $0 \:\Omega$。
如果 $R_{x}= \infty \:\Omega$，则端子 A 和 B 将彼此开路。因此，没有电流流过电阻 $R_{1}$。在这种情况下，仪表显示零偏转电流。因此，仪表的零偏转可以表示为 $\infty \Omega$。
这样，通过考虑不同的 $R_{x}$ 值，仪表显示不同的偏转。因此，我们可以用相应的电阻值来表示这些偏转。

串联欧姆表由一个校准刻度组成。它在刻度的右侧和左侧端点分别有 0 $\Omega$ 和 $\infty \:\Omega$ 的指示。串联欧姆表可用于测量高电阻值。

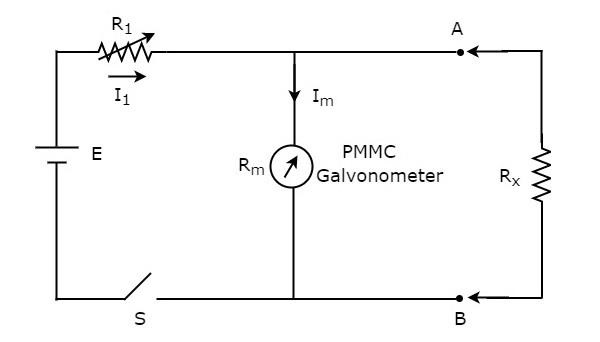

如果电阻值未知，需要将其与欧姆表并联（分流）进行测量，则该欧姆表称为分流欧姆表。分流欧姆表的电路图如下图所示。

电路中位于端子 A 和 B 左侧的部分是分流欧姆表。因此，我们可以将未知电阻的值放置在端子 A 和 B 的右侧来测量它。

现在，让我们讨论一下分流欧姆表的校准刻度。在使用时，关闭上述电路的开关 S。

如果 $R_{x}=0 \:\Omega$，则端子 A 和 B 将彼此短路。因此，整个电流 $I_{1}$ 流过端子 A 和 B。 B. 在这种情况下，没有电流流过 PMMC 检流计。因此，PMMC 检流计的零偏转可以表示为 $0 \:\Omega$。
如果 $R_{x}=\infty \:\Omega$，则端子 A 和 B 将彼此开路。因此，没有电流流过端子 A 和 B。在这种情况下，整个电流 $I_{1}$ 流过 PMMC 检流计。如果需要，改变（调整）电阻器 $R_{1}$ 的值，直到 PMMC 检流计显示满量程偏转电流。因此，PMMC 检流计的满量程偏转电流可以表示为 $\infty \:\Omega$
这样，通过考虑不同的 $R_{x}$ 值，仪表会显示不同的偏转。因此，我们可以用相应的电阻值来表示这些偏转。

分流欧姆表由一个校准刻度组成。它在刻度左侧和右侧的端点分别有 $0 \:\Omega$ 和 $\infty \:\Omega$ 的指示。

分流欧姆表可用于测量低电阻值。因此，我们可以根据要测量的电阻值（即高或低）使用串联欧姆表或分流欧姆表。
