交流电流表

电流是电荷的流动速率。如果该电荷的方向有规律地变化，则产生的电流称为交流电 (AC)。

用于测量流过任何电路分支的交流电的仪器称为交流电流表。

示例 − 热电偶型交流电流表。

现在，让我们讨论一下热电偶型交流电流表。

热电偶型交流电流表

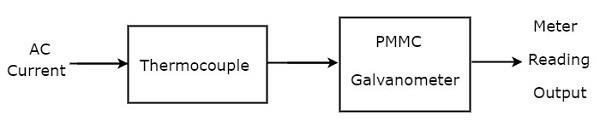

如果在 PMMC 检流计前面连接热电偶，则整个组合称为热电偶型交流电流表。热电偶型交流电流表的框图如下图所示。

上述框图主要由两个块组成：一个热电偶和一个 PMMC 检流计。我们将获得相应的电路图，只需将每个块替换为上述框图中的相应组件即可。因此，热电偶型交流电流表的电路图将如下图所示。

每当交流电 I 流过加热元件时，热电偶就会产生 EMF，$e$。该 EMF，$e$ 与流过加热器元件的电流 I 的均方根值成正比。因此，我们必须校准 PMMC 仪器的刻度以读取电流的均方根值。

因此，通过本章，我们完成了所有基本测量仪器，例如直流电压表、交流电压表、直流电流表和交流电流表。在下一章中，让我们讨论测量电阻值的仪表或测量仪器。
