MATLAB Simulink - 正弦波

在本章中，我们将使用导数和积分器块对正弦波进行积分和微分。

打开空白模型和Simulink库，如下所示 −

让我们从源库中选择正弦波，并从接收器库中选择范围块。

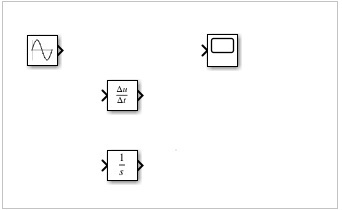

我们想添加连续库中的导数和积分器块，如下所示 −

我们需要 3 个示波器块的输入端口，因为正弦波、导数和积分器块将连接到它。

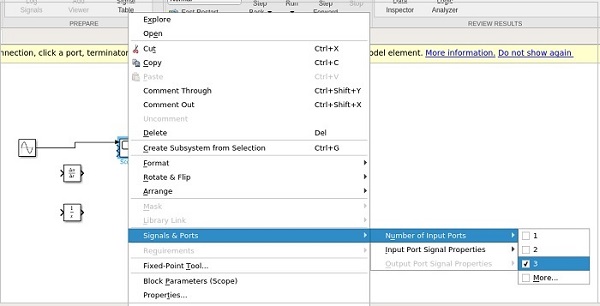

右键单击范围块并将输入从 1 更改为 3，如下所示 −

连接线路如下所示 −

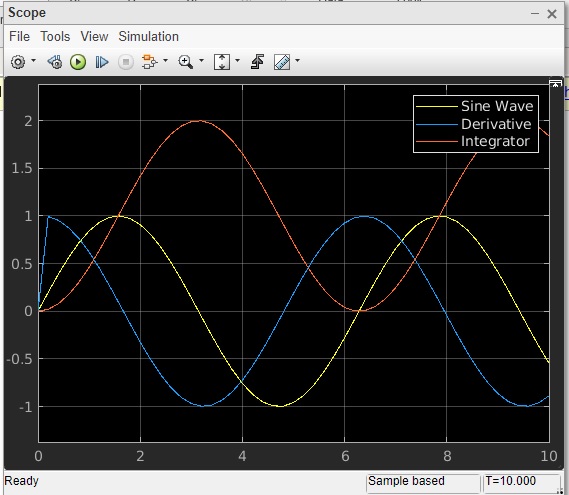

现在，运行模型以查看显示结果。

因此，我们有三个信号:正弦波、导数和积分器。
