MATLAB Simulink - 线路

在上一章中，我们了解了 Simulink 库提供的不同类型的模块。 在本章中，我们将了解线路。

线路用于用箭头连接块。 每个块都有自己的输入和输出连接器。 块之间的通信将借助线路进行。

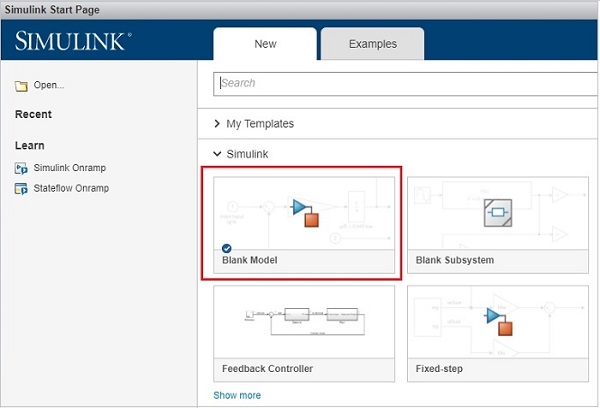

让我们通过一个例子来理解这一点。 从 Simulink 页面中选择一个空白模型，如下所示 −

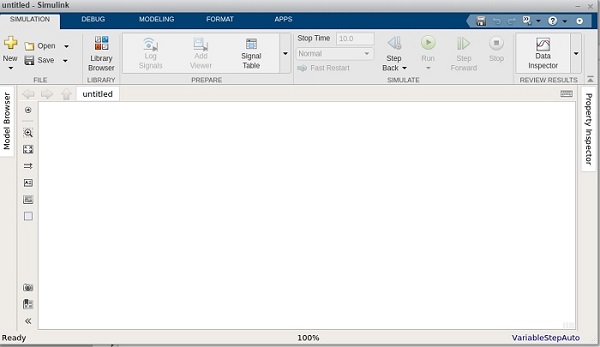

它将打开一个空白模型工作区，如下所示 −

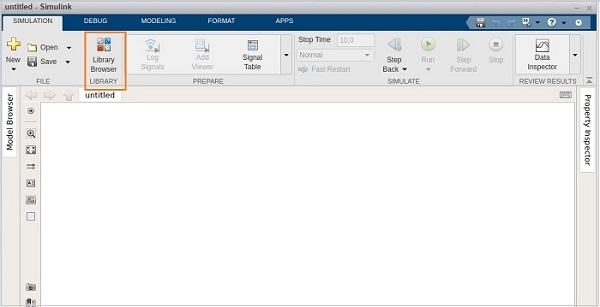

单击 Simulink Library 浏览器以拖动模型工作区中的一些模块。

考虑在模型中，我们想要将两个给定的数字相加。 因此，让我们选择添加块、显示块和常量块。

constant 模块有 1 个输出连接器，Add 模块有 2 个输入连接器，display 模块有 1 个输入连接器。 您可以将链接从一个输出拖动到另一输入，如下所示。

这里，我们有两个常量，其值为 10 和 20。它们通过线路连接到 add 块。 添加块通过一条线路连接到显示。

线路连接好后，显示如下 −

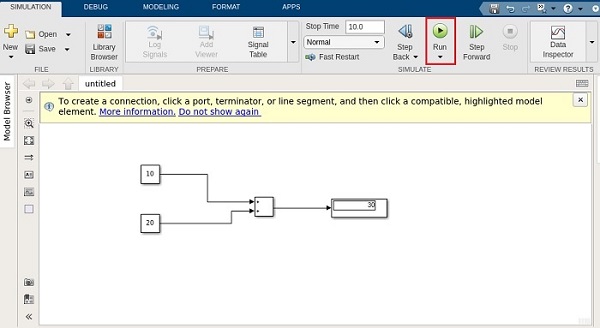

现在单击运行(Run)即可在显示块中查看结果。 它将加上 10 + 20，在显示块中得到结果 30。
