MATLAB Simulink - 块

在本章中，我们将了解 Simulink 中的基本元素之一。 这些被称为块。

Simulink 中的块有助于创建模型。 您可以使用具有不同类型模块的 Simulink 库浏览器来创建模型。

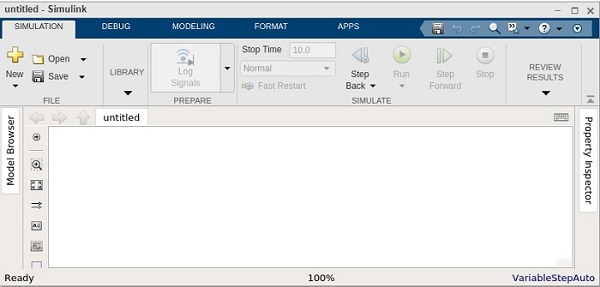

首先，打开一个空白模型。 显示如下图所示 −

您可以通过单击"Save"保存按钮来保存模型。 因此，您的更改将成功保存。 现在，打开库浏览器将块放入模型画布中。

选择区块的两种方式如下 −

• 使用 Simulink 浏览器库。

• 在模型画布内搜索块。

Simulink 浏览器库

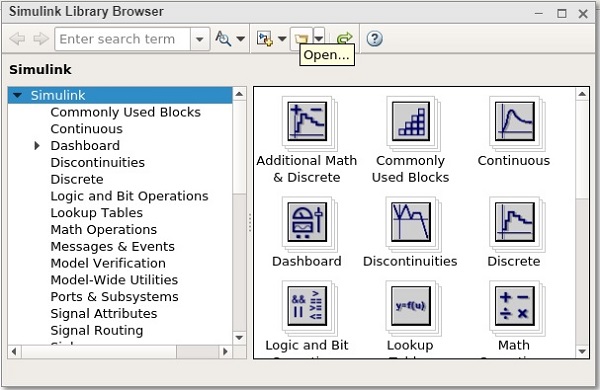

打开 Simulink 库浏览器，如下所示 −

如果您正在寻找特定的块并且不知道哪个库，您可以在可用的搜索块中搜索它，如下所示 −

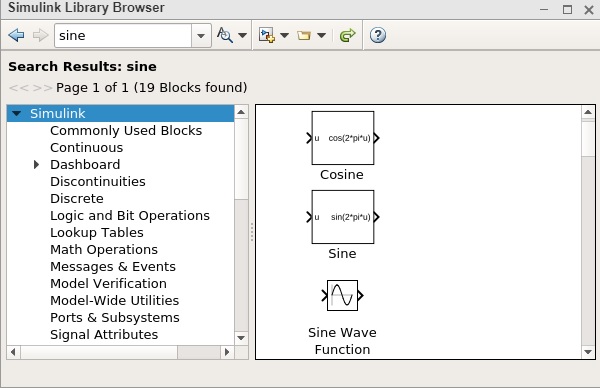

在这里，我们得到了所有与正弦相关的块。 您还可以进入库并选择您的街区。

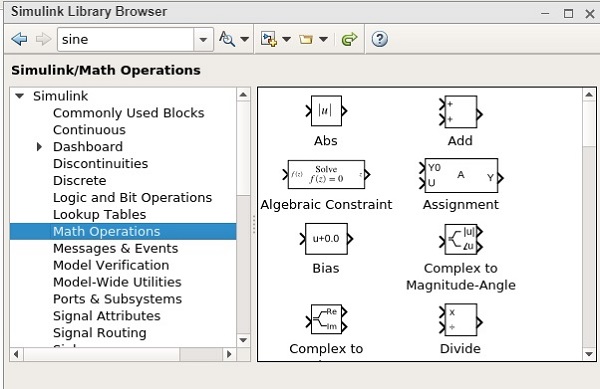

添加区块、产品区块等，显示如下 −

要将块放入模型中，您可以选择该块并将其拖动到模型中，如下所示 −

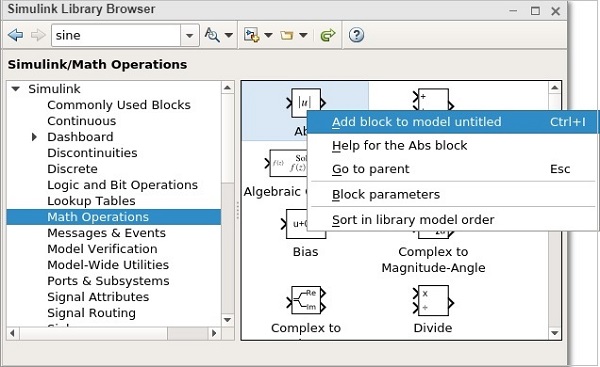

另一种方法是右键单击该块并添加到当前模型。

下面给出了相同的示例 −

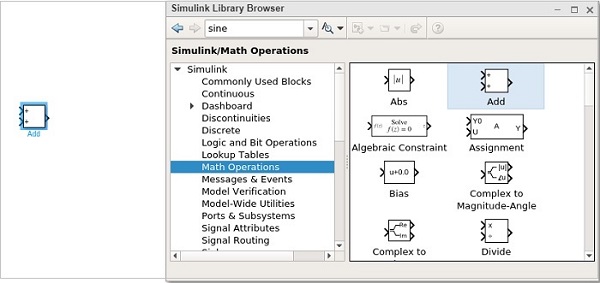

我们尚未保存我们的模型。 因此，它是无标题的。 现在，您可以添加到无标题的模型中。 该块将在您的模式中看到。

在模型画布内搜索块

将块添加到模型的另一种方法是在模型内部单击并键入块的名称。 它将在库浏览器中搜索并根据您输入的内容列出所有模型。

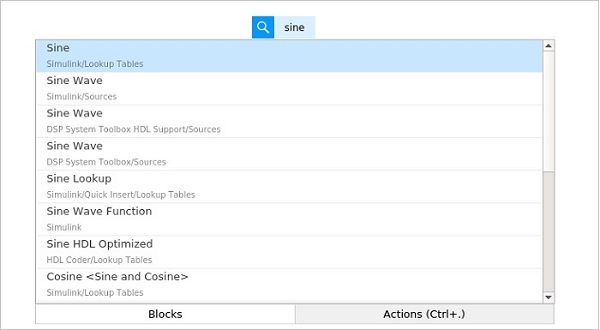

下面给出了相同的示例 −

我们输入了正弦，它显示了所有与正弦相关的块。
