MATLAB Simulink - 创建子系统

当您的模型变得庞大且复杂时，子系统非常有用。 您可以将模型的一部分更改为子系统，这有助于保持流程非常干净且易于理解。

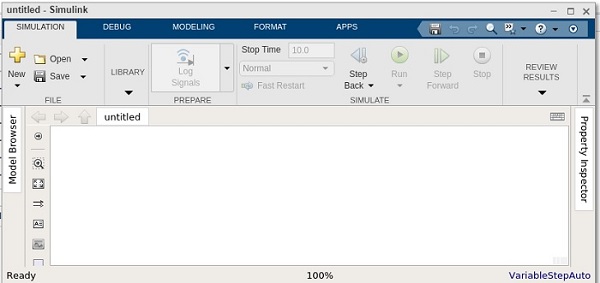

在本章中，我们将学习如何在 Simulink 中创建一个简单的子系统。 首先创建一个空白模型，如下图 −

现在，我们将创建一个简单的模型，将两个数字相加，然后将模型的一部分转换为子系统。

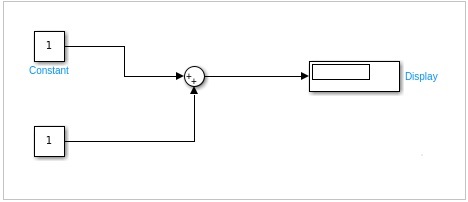

我们创建了一个具有两个输入的简单模型。 这些输入将相加并在显示屏内显示结果。

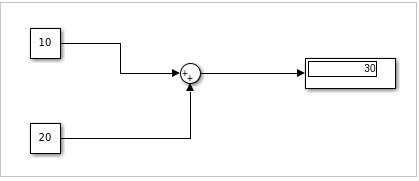

我们将常量的值更改为 10 和 20。结果 10+20 = 30 应该在显示块中看到。

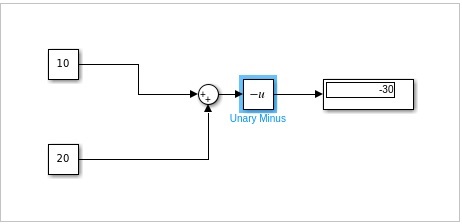

让我们再添加一个名为 Unary minus 的块，它将输出从 30 更改为 -30，如下所示 −

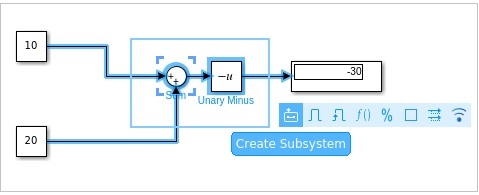

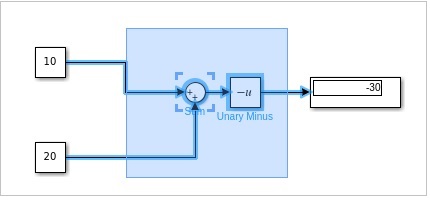

现在，让我们选择部分，即求和和一元减块来创建一个子系统，如下所示 −

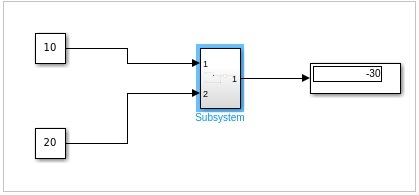

单击"创建子系统"。 完成后，sum 模块和 Unary minus 模块将转换为子系统，如下所示 −

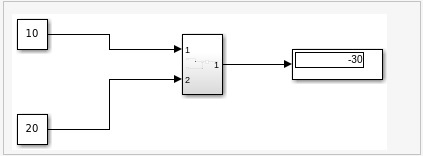

现在，当您运行模拟时，它将显示与之前相同的结果

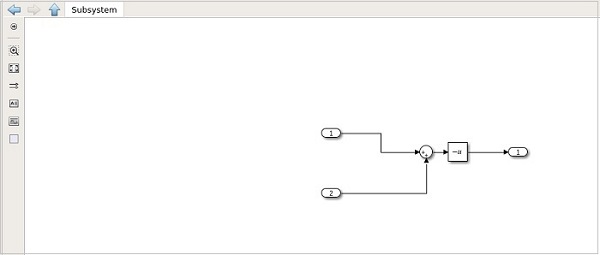

双击子系统可以看到原块如下图 −

单击子系统附近的向上箭头可返回模型。
