JavaFX - 堆叠条形图

StackedBarChart 是 BarChart 的变体，它绘制指示类别数据值的条形图。条形图可以是垂直的，也可以是水平的，具体取决于哪个轴是类别轴。每个系列的条形图都堆叠在前一个系列的顶部。

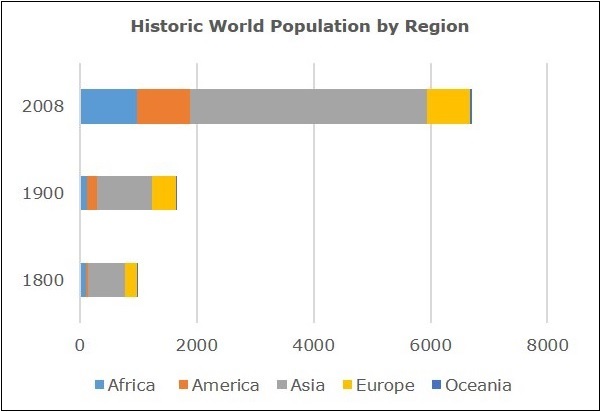

以下是堆叠条形图，它描绘了人口增长情况。

在 JavaFX 中，堆叠条形图由名为 StackedBarChart 的类表示。此类属于 javafx.scene.chart 包。通过实例化此类，您可以在 JavaFX 中创建 StackedBarChart 节点。

生成堆叠条形图的步骤

要在 JavaFX 中生成堆叠条形图，请按照以下步骤操作。

步骤 1:创建类

创建一个 Java 类并继承 javafx.application 包的 Application 类。然后，您可以按如下方式实现此类的 start() 方法。

public class ClassName extends Application {
   @Override
   public void start(Stage primaryStage) throws Exception {
   }
}

步骤 2:定义轴

定义堆积条形图的 X 轴和 Y 轴并为其设置标签。在我们的示例中，X 轴代表各大洲，y 轴代表以百万为单位的人口。

//Defining the x axis
CategoryAxis xAxis = new CategoryAxis();

xAxis.setCategories(FXCollections.<String>observableArrayList(Arrays.asList
   ("Africa", "America", "Asia", "Europe", "Oceania")));
xAxis.setLabel("category");

//Defining the y axis
NumberAxis yAxis = new NumberAxis();
yAxis.setLabel("Population (In millions)");

步骤 3:创建堆叠条形图

通过实例化包 javafx.scene.chart 中名为 StackedBarChart 的类来创建折线图。向此类的构造函数传递上一步中创建的表示 X 轴和 Y 轴的对象。

//Creating the Bar chart
StackedBarChart<String, Number> stackedBarChart =
new StackedBarChart<>(xAxis, yAxis);
stackedBarChart.setTitle("Historic World Population by Region");

步骤 4:准备数据

实例化 XYChart.Series 类，并将数据(一系列 x 和 y 坐标)添加到该类的 Observable 列表中，如下所示 −

//Prepare XYChart.Series objects by setting data
XYChart.Series<String, Number> series1 = new XYChart.Series<>();
series1.setName("1800");
series1.getData().add(new XYChart.Data<>("Africa", 107));
series1.getData().add(new XYChart.Data<>("America", 31));
series1.getData().add(new XYChart.Data<>("Asia", 635));
series1.getData().add(new XYChart.Data<>("Europe", 203));
series1.getData().add(new XYChart.Data<>("Oceania", 2));
XYChart.Series<String, Number> series2 = new XYChart.Series<>();

series2.setName("1900");
series2.getData().add(new XYChart.Data<>("Africa", 133));
series2.getData().add(new XYChart.Data<>("America", 156));
series2.getData().add(new XYChart.Data<>("Asia", 947));
series2.getData().add(new XYChart.Data<>("Europe", 408));
series1.getData().add(new XYChart.Data<>("Oceania", 6));

XYChart.Series<String, Number> series3 = new XYChart.Series<>();
series3.setName("2008");
series3.getData().add(new XYChart.Data<>("Africa", 973));
series3.getData().add(new XYChart.Data<>("America", 914));
series3.getData().add(new XYChart.Data<>("Asia", 4054));
series3.getData().add(new XYChart.Data<>("Europe", 732));
series1.getData().add(new XYChart.Data<>("Oceania", 34));

步骤 5:将数据添加到堆积条形图

将上一步中准备的数据系列添加到条形图中，如下所示 −

//Setting the data to bar chart
stackedBarChart.getData().addAll(series1, series2, series3);

步骤 6:创建组对象

在 start() 方法中，通过实例化名为 Group 的类来创建组对象。该类属于 javafx.scene 包。

将上一步中创建的 StackedBarChart(节点)对象作为参数传递给 Group 类的构造函数。应按如下方式将其添加到组中 −

Group root = new Group(stackedBarChart);

步骤 7:创建场景对象

通过实例化名为 Scene 的类来创建场景，该类属于包 javafx.scene。将上一步中创建的 Group 对象(根)传递给此类。

除了根对象之外，您还可以传递两个表示屏幕高度和宽度的双精度参数以及 Group 类的对象，如下所示。

Scene scene = new Scene(group ,600, 300);

步骤 8:设置 Stage 的标题

您可以使用 Stage 类的 setTitle() 方法将标题设置为 Stage 。此 primaryStage 是一个 Stage 对象，它作为参数传递给场景类的启动方法。

使用 primaryStage 对象，将场景的标题设置为 Sample Application，如下所示。

primaryStage.setTitle("Sample Application");

步骤 9:将场景添加到 Stage

您可以使用名为 Stage 的类的方法 setScene() 将场景对象添加到 Stage 。使用此方法添加前面步骤中准备的场景对象，如下所示。

primaryStage.setScene(scene);

步骤 10:显示 Stage 内容

使用 Stage 类的 show() 方法显示场景内容，如下所示。

primaryStage.show();

步骤 11:启动应用程序

通过从主方法调用 Application 类的静态方法 launch() 来启动 JavaFX 应用程序，如下所示。

public static void main(String args[]){
   launch(args);
}

示例

下表列出了 1800 年、1900 年和 2008 年各大洲的人口。

以下是使用 JavaFX 生成描述上述数据的堆积条形图的 Java 程序。

将此代码保存在名为 StackedBarChartExample.java 的文件中。

import java.util.Arrays;
import javafx.application.Application;
import javafx.collections.FXCollections;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.chart.CategoryAxis;
import javafx.stage.Stage;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.StackedBarChart;
import javafx.scene.chart.XYChart;

public class StackedBarChartExample extends Application {
   @Override
   public void start(Stage stage) {
      //Defining the axes
      CategoryAxis xAxis = new CategoryAxis();
      xAxis.setCategories(FXCollections.<String>observableArrayList(Arrays.asList
         ("Africa", "America", "Asia", "Europe", "Oceania")));

      xAxis.setLabel("category");
      NumberAxis yAxis = new NumberAxis();
      yAxis.setLabel("Population (In millions)");

      //Creating the Bar chart
      StackedBarChart<String, Number> stackedBarChart =
         new StackedBarChart<>(xAxis, yAxis);
      stackedBarChart.setTitle("Historic World Population by Region");

      //Prepare XYChart.Series objects by setting data
      XYChart.Series<String, Number> series1 = new XYChart.Series<>();
      series1.setName("1800");
      series1.getData().add(new XYChart.Data<>("Africa", 107));
      series1.getData().add(new XYChart.Data<>("America", 31));
      series1.getData().add(new XYChart.Data<>("Asia", 635));
      series1.getData().add(new XYChart.Data<>("Europe", 203));
      series1.getData().add(new XYChart.Data<>("Oceania", 2));

      XYChart.Series<String, Number> series2 = new XYChart.Series<>();
      series2.setName("1900");
      series2.getData().add(new XYChart.Data<>("Africa", 133));
      series2.getData().add(new XYChart.Data<>("America", 156));
      series2.getData().add(new XYChart.Data<>("Asia", 947));
      series2.getData().add(new XYChart.Data<>("Europe", 408));
      series1.getData().add(new XYChart.Data<>("Oceania", 6));

      XYChart.Series<String, Number> series3 = new XYChart.Series<>();
      series3.setName("2008");
      series3.getData().add(new XYChart.Data<>("Africa", 973));
      series3.getData().add(new XYChart.Data<>("America", 914));
      series3.getData().add(new XYChart.Data<>("Asia", 4054));
      series3.getData().add(new XYChart.Data<>("Europe", 732));
      series1.getData().add(new XYChart.Data<>("Oceania", 34));

      //Setting the data to bar chart
      stackedBarChart.getData().addAll(series1, series2, series3);

      //Creating a Group object
      Group root = new Group(stackedBarChart);

      //Creating a scene object
      Scene scene = new Scene(root, 600, 400);

      //Setting title to the Stage
      stage.setTitle("stackedBarChart");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令从命令提示符编译并执行保存的 java 文件。

javac StackedBarChartExample.java
java StackedBarChartExample

执行时，上述程序会生成一个 JavaFX 窗口，其中显示如下所示的面积图。
