JavaFX - 散点图

散点图是一种使用在笛卡尔平面上绘制的两个变量的值的图形。它通常用于找出两个变量之间的关系。

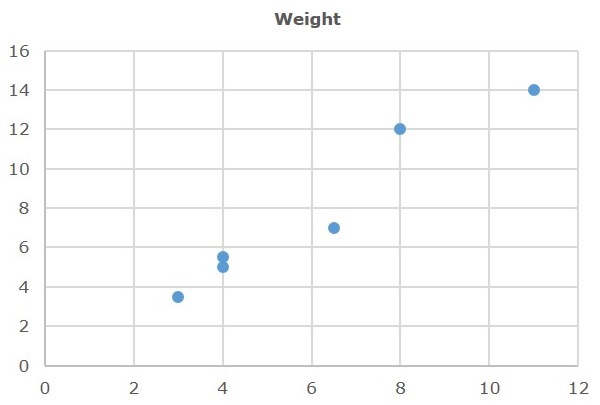

以下是绘制面积和重量之间的散点图。

在 JavaFX 中，散点图由名为 ScatterChart 的类表示。此类属于 javafx.scene.chart 包。通过实例化此类，您可以在 JavaFX 中创建 ScatterChart 节点。

生成散点图的步骤

要在 JavaFX 中生成面积图，请按照以下步骤操作。

步骤 1:创建类

创建一个 Java 类并继承 javafx.application 包的 Application 类。然后，您可以按如下方式实现此类的 start() 方法。

public class ClassName extends Application {
   @Override
   public void start(Stage primaryStage) throws Exception {
   }
}

步骤 2:定义轴

定义面积图的 X 轴和 Y 轴并为其设置标签。在我们的示例中，X 轴表示面积，Y 轴表示权重。

//定义 x 轴
NumberAxis xAxis = new NumberAxis(0, 12, 3);
xAxis.setLabel("Area");

//定义 y 轴
NumberAxis yAxis = new NumberAxis(0, 16, 4);
yAxis.setLabel("Weight");

步骤 3:创建散点图

通过实例化包 javafx.scene.chart 中名为 ScatterChart 的类来创建折线图。将上一步中创建的表示 X 轴和 Y 轴的对象传递给此类的构造函数。

//创建散点图
ScatterChart<String, Number> scatterChart = new ScatterChart(xAxis, yAxis);

步骤 4:准备数据

实例化 XYChart.Series 类，并将数据(一系列 x 和 y 坐标)添加到此类的 Observable 列表中，如下所示 −

//Prepare XYChart.Series objects by setting data
XYChart.Series series = new XYChart.Series();
series.getData().add(new XYChart.Data(8, 12));
series.getData().add(new XYChart.Data(4, 5.5));
series.getData().add(new XYChart.Data(11, 14));
series.getData().add(new XYChart.Data(4, 5));
series.getData().add(new XYChart.Data(3, 3.5));
series.getData().add(new XYChart.Data(6.5, 7));

步骤 5:向散点图添加数据

将上一步准备好的数据系列添加到散点图中，如下所示 −

//Setting the data to scatter chart
scatterChart.getData().addAll(series);

步骤 6:创建组对象

在 start() 方法中，通过实例化名为 Group 的类来创建组对象。该类属于 javafx.scene 包。

将上一步中创建的 ScatterChart(节点)对象作为参数传递给 Group 类的构造函数。应按如下方式将其添加到组中 −

Group root = new Group(scatterChart);

步骤 7:创建场景对象

通过实例化名为 Scene 的类来创建场景，该类属于 javafx.scene 包。将上一步中创建的 Group 对象 (root) 传递给该类。

除了 Root 对象之外，您还可以传递两个表示屏幕高度和宽度的双精度参数以及 Group 类的对象，如下所示。

Scene scene = new Scene(group ,600, 300);

步骤 8:设置 Stage 的标题

您可以使用 Stage 类的 setTitle() 方法将标题设置为 Stage。primaryStage 是一个 Stage 对象，它作为参数传递给 scene 类的 start 方法。

使用 primaryStage 对象，将场景的标题设置为 Sample Application，如下所示。

primaryStage.setTitle("Sample Application");

步骤 9:将场景添加到Stage

您可以使用名为 Stage 的类的方法 setScene() 将场景对象添加到Stage。使用此方法添加前面步骤中准备的场景对象，如下所示。

primaryStage.setScene(scene);

步骤 10:显示Stage的内容

使用名为 Stage 的类的方法 show() 显示场景的内容，如下所示。

primaryStage.show();

步骤 11:启动应用程序

通过从主方法调用 Application 类的静态方法 launch() 来启动 JavaFX 应用程序，如下所示。

public static void main(String args[]){
   launch(args);
}

示例

下表包含面积和重量之间绘制的示例数据。

面积	重量
8	12
4	5.5
11	14
4	5
3	3.5
6.5	7

以下是一个 Java 程序，它使用 JavaFX 生成描绘上述数据的散点图。

将此代码保存在名为 ScatterChartExample.java 的文件中。

import javafx.application.Application;
import static javafx.application.Application.launch;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.stage.Stage;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.ScatterChart;
import javafx.scene.chart.XYChart;

public class ScatterChartExample extends Application {
   @Override
    public void start(Stage stage) {
        //定义轴
        NumberAxis xAxis = new NumberAxis(0, 12, 3);
        xAxis.setLabel("Area");

        NumberAxis yAxis = new NumberAxis(0, 16, 4);
        yAxis.setLabel("Weight");

        //创建散点图
        ScatterChart<String, Number> scatterChart =
        new ScatterChart(xAxis, yAxis);

        //通过设置数据准备 XYChart.Series 对象
        XYChart.Series series = new XYChart.Series();
        series.getData().add(new XYChart.Data(8, 12));
        series.getData().add(new XYChart.Data(4, 5.5));
        series.getData().add(new XYChart.Data(11, 14));
        series.getData().add(new XYChart.Data(4, 5));
        series.getData().add(new XYChart.Data(3, 3.5));
        series.getData().add(new XYChart.Data(6.5, 7));

        //将数据设置为散点图
        scatterChart.getData().addAll(series);

        //创建一个 Group 对象
        Group root = new Group(scatterChart);

        //创建一个 scene 对象
        Scene scene = new Scene(root, 600, 400);

        //将标题设置为 Stage
        stage.setTitle("Scatter Chart");

        //将 scene 添加到 stage
        stage.setScene(scene);

        //显示 stage 的内容
        stage.show();
    }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令从命令提示符编译并执行保存的 java 文件。

javac ScatterChartExample.java
java ScatterChartExample

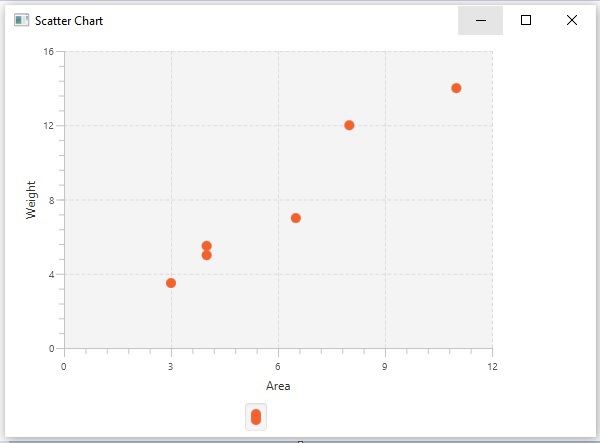

执行时，上述程序会生成一个 JavaFX 窗口，其中显示如下所示的散点图。
