2D 形状 PathElement 垂直线

路径元素 垂直线 用于从当前位置绘制到指定坐标中某个点的垂直线。

它由名为 VLineTo 的类表示。此类属于包 javafx.scene.shape。

此类具有 double 数据类型的属性，即 −

Y − 从当前位置绘制垂直线到该点的 y 坐标。

要绘制路径元素垂直线，您需要将一个值传递给此属性。可以通过在实例化时将其传递给此类的构造函数来完成此操作，如下所示 −

LineTO line = new LineTo(x)

或者，通过使用其各自的 setter 方法，如下所示 −

setY(value);

绘制 PathElement 垂直线的步骤

要在 JavaFX 中从当前位置绘制到指定点的垂直线，请按照以下步骤操作。

步骤 1:创建类

创建一个 Java 类并继承包 javafx.application 的 Application 类，并实现此类的 start() 方法，如下所示。

public class ClassName extends Application {
   @Override
   public void start(Stage primaryStage) throws Exception {
   }
}

步骤 2:创建路径类对象

按如下方式创建路径类对象 −

//创建路径对象
Path path = new Path()

步骤 3:创建路径

创建 MoveTo 路径元素，并将 XY 坐标设置为线的起点坐标 (100, 150)。这可以通过使用 MoveTo 类的方法 setX() 和 setY() 来完成，如下所示。

//移动到起点
MoveTo moveTo = new MoveTo();
moveTo.setX(100.0f);
moveTo.setY(150.0f)

步骤 4:创建 VLineTo 类的对象

通过实例化名为 VLineTo 的类来创建路径元素垂直线，该类属于包 javafx.scene.shape，如下所示。

//创建 VLineTo 类的对象
VLineTo vLineTo = new VLineTo();

步骤 5:设置元素垂直线的属性

指定从当前位置绘制垂直线的点的坐标。这可以通过使用各自的 setter 方法设置属性 x 和 y 来完成，如以下代码块所示。

//设置垂直线元素的属性
lineTo.setX(500.0f);
lineTo.setY(150.0f);

步骤6:将元素添加到Path类的可观察列表中

将前面步骤中创建的路径元素MoveTo和VlineTo添加到Path类的可观察列表中，如下所示 −

//将路径元素添加到Path类的可观察列表中
path.getElements().add(moveTo);
path.getElements().add(VlineTo);

步骤7:创建Group对象

通过实例化名为Group的类来创建group对象，该类属于包javafx.scene。

将前面步骤中创建的Line(节点)对象作为参数传递给Group类的构造函数。可以这样做以将其添加到组中，如下所示 −

Group root = new Group(line);

步骤 8:创建场景对象

通过实例化属于包 javafx.scene 的名为 Scene 的类来创建场景。将上一步中创建的 Group 对象 (root) 传递给此类。

除了根对象之外，您还可以传递两个表示屏幕高度和宽度的双精度参数以及 Group 类的对象，如下所示 −

Scene scene = new Scene(group ,600, 300);

步骤 9:设置舞台(Stage)的标题

您可以使用 Stage 类的 setTitle() 方法将标题设置为舞台(Stage)。primaryStage 是一个 Stage 对象，它作为参数传递给场景类的启动方法。

使用 primaryStage 对象，将场景的标题设置为 Sample Application，如下所示。

primaryStage.setTitle("Sample Application");

步骤 10:将场景添加到舞台(Stage)

您可以使用名为 Stage 的类的方法 setScene() 将场景对象添加到舞台(Stage)。使用此方法添加前面步骤中准备的 Scene 对象，如下所示 −

primaryStage.setScene(scene);

步骤 11:显示 Stage 的内容

使用 Stage 类的名为 show() 的方法显示场景的内容，如下所示。

primaryStage.show();

步骤 12:启动应用程序

通过从 main 方法调用 Application 类的静态方法 launch() 来启动 JavaFX 应用程序，如下所示。

public static void main(String args[]){
launch(args);
}

示例

以下程序使用 JavaFX 的 Path 类从当前点到指定位置绘制一条垂直线。将此代码保存在名为 − VLineToExample.java 的文件中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.stage.Stage;
import javafx.scene.shape.VLineTo;
import javafx.scene.shape.MoveTo;
import javafx.scene.shape.Path;

public class VLineToExample extends Application {
   @Override
    public void start(Stage stage) {
    //创建Path类的对象
    Path path = new Path();

    //移动到起点
    MoveTo moveTo = new MoveTo();
    moveTo.setX(100.0);
    moveTo.setY(150.0);

    //实例化VLineTo类
    VLineTo vLineTo = new VLineTo();

    //设置路径元素垂直线的属性
    vLineTo.setY(10.0);

    //将路径元素添加到Path类的Observable列表中
    path.getElements().add(moveTo);
    path.getElements().add(vLineTo);

    //创建Group对象
    Group root = new Group(path);

    //创建Scene对象
    Scene scene = new Scene(root, 600, 300);

    //设置舞台(Stage)标题
    stage.setTitle("绘制垂直线");

    //将场景添加到舞台(Stage)
    stage.setScene(scene);

    //显示舞台(Stage)内容
    stage.show();
    }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令从命令提示符编译并执行保存的 java 文件。

javac VLineToExample.java
java VLineToExample

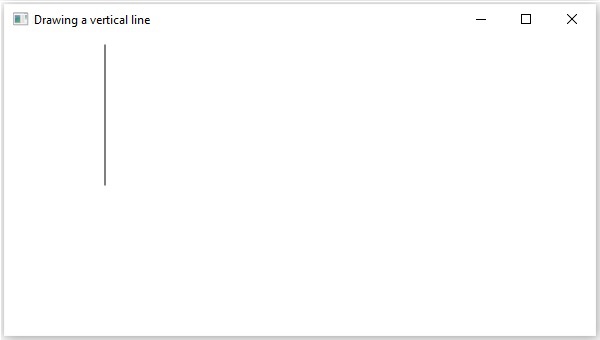

执行时，上述程序会生成一个 JavaFX 窗口，其中显示一条垂直线，该线从当前位置绘制到指定点，如下所示。
