JavaFX - 2D 形状多边形

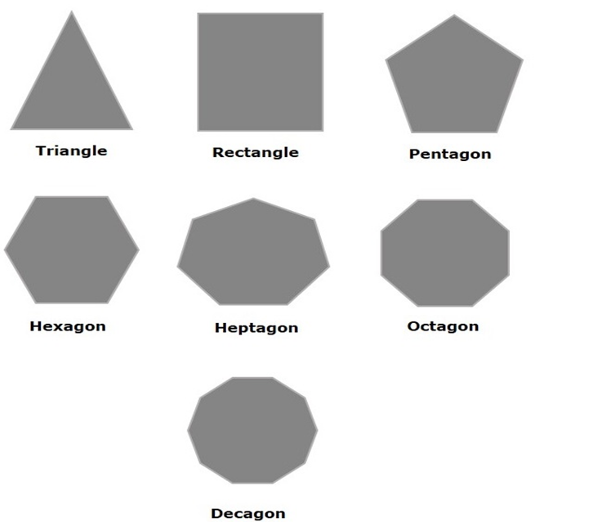

由多个首尾相连的共面线段形成的封闭形状。

多边形由两个参数描述，即其边长和内角的度数。

在 JavaFX 中，多边形由名为 Polygon 的类表示。此类属于 javafx.scene.shape 包。

通过实例化此类，您可以在 JavaFX 中创建多边形节点。您需要以双精度数组的形式传递定义多边形的点的 x、y 坐标。

您可以将双精度数组作为此类构造函数的参数传递，如下所示 −

Polygon poly = new Polygon(doubleArray);

或者，通过使用 getPoints() 方法，如下所示 −

polygon.getPoints().addAll(new Double[]{ XY 坐标列表，以逗号分隔 });

绘制多边形的步骤

要在 JavaFX 中绘制多边形，请按照以下步骤操作。

步骤 1:创建类

创建一个 Java 类并继承包 javafx.application 的 Application 类，并实现该类的 start() 方法，如下所示 −

public class ClassName extends Application {
   @Override
   public void start(Stage primaryStage) throws Exception {
   }
}

步骤 2:创建多边形

您可以通过实例化属于包 javafx.scene.shape 的名为 Polygon 的类来在 JavaFX 中创建多边形。您可以按如下方式实例化此类。

//创建 Polygon 类的对象
Polygon hexagon = new Polygon();

步骤 3:设置多边形的属性

使用 Polygon 类的 getPoints() 方法，指定一个双精度数组，其中包含所需多边形(本例中为六边形)的点的 XY 坐标，这些点以逗号分隔，如下所示。

//向六边形添加坐标
hexagon.getPoints().addAll(new Double[]{
200.0, 50.0,
400.0, 50.0,
450.0, 150.0,
400.0, 250.0,
200.0, 250.0,
150.0, 150.0,
})

步骤 4:创建组对象

在 start() 方法中，通过实例化名为 Group 的类(属于 javafx.scene 包)创建一个组对象。

将上一步中创建的多边形节点(六边形)对象作为参数传递给 Group 类的构造函数，以便将其添加到组中，如下所示 −

Group root = new Group(hexagon);

步骤 5:创建场景对象

通过实例化名为 Scene 的类(属于 javafx.scene 包)创建一个场景。将上一步中创建的 Group 对象 (root) 传递给此类。

Scene scene = new Scene(group ,600, 300);

步骤 6:设置舞台(Stage)的标题

您可以使用 Stage 类的 setTitle() 方法将标题设置为舞台(Stage)。primaryStage 是作为参数传递给场景类的启动方法的 Stage 对象。

使用 primaryStage 对象，将场景的标题设置为 Sample Application，如下所示。

primaryStage.setTitle("Sample Application");

步骤 7:将场景添加到舞台(Stage)

您可以使用名为 Stage 的类的方法 setScene() 将场景对象添加到舞台(Stage)。使用如下所示的方法添加上一步中准备的Scene对象。

primaryStage.setScene(scene);

步骤8:显示Stage的内容

使用Stage类的show()方法显示场景的内容，如下所示。

primaryStage.show();

步骤9:启动应用程序

通过从main方法调用Application类的静态方法launch()来启动JavaFX应用程序，如下所示。

public static void main(String args[]){
launch(args);
}

示例

以下是使用 JavaFX 生成多边形(六边形)的程序。将此代码保存在名为 PolygonExample.java 的文件中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.shape.Polygon;
import javafx.stage.Stage;

public class PolygonExample extends Application {
   @Override
    public void start(Stage stage) {
    //创建多边形
    Polygon poly = new Polygon();

    //向多边形添加坐标
    polygon.getPoints().addAll(new Double[]{
    300.0, 50.0,
    450.0, 150.0,
    300.0, 250.0,
    150.0, 150.0,
    });

    //创建 Group 对象
    Group root = new Group(polygon);

    //创建 scene 对象
    Scene scene = new Scene(root, 600, 300);

    //为 Stage 设置标题
    stage.setTitle("Drawing a Polygon");

    //向 Stage 添加 scene
    stage.setScene(scene);

    //显示 Stage 的内容
    stage.show();
    }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令从命令提示符编译并执行保存的 java 文件。

javac PolygonExample.java
java PolygonExample

执行时，上述程序会生成一个 JavaFX 窗口，其中显示一个多边形，如下所示。
