JavaFX - 2D 形状线

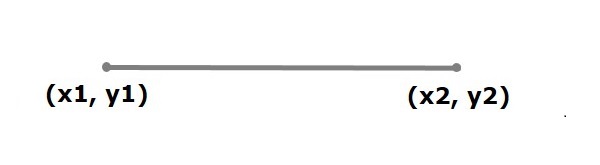

一般来说，线是连接 XY 平面上两点的几何结构。

在 JavaFX 中，线由名为 Line 的类表示。此类属于包 javafx.scene.shape。

通过实例化此类，您可以在 JavaFX 中创建线节点。

此类具有 4 个双精度数据类型的属性，即 −

• startX − 线起点的 x 坐标。

• startY −线的起点的 y 坐标。

• endX − 线的终点的 x 坐标。

• endY − 线的终点的 y 坐标。

要绘制一条线，您需要将值传递给这些属性，方法是在实例化时以相同的顺序将它们传递给此类的构造函数，如下所示 −

Line line = new Line(startX, startY, endX, endY);

或者，通过使用它们各自的 setter 方法，如下所示 −

setStartX(value);
setStartY(value);
setEndX(value);
setEndY(value);

绘制线条的步骤

按照下面给出的步骤在 JavaFX 中绘制线条。

步骤 1:创建类

创建一个 Java 类并继承包 javafx.application 的 Application 类，并按如下方式实现该类的 start() 方法。

public class ClassName extends Application {
   @Override
   public void start(Stage primaryStage) throws Exception {
   }
}

步骤 2:创建一条线

您可以通过实例化名为 Line 的类(属于包 javafx.scene.shape)在 JavaFX 中创建一条线，实例化该类如下。

//创建一条线对象
Line line = new Line();

步骤 3:设置线的属性

通过设置属性 startX、startY、endX 和 endY 来指定在 XY 平面上绘制线的坐标，使用它们各自的 setter 方法，如以下代码块所示。

line.setStartX(100.0);
line.setStartY(150.0);
line.setEndX(500.0);
line.setEndY(150.0);

步骤 4:创建组对象

通过实例化名为 Group 的类来创建组对象，该类属于包 javafx.scene。

将上一步中创建的 Line(节点)对象作为参数传递给 Group 类的构造函数，以便将其添加到组中，如下所示 −

Group root = new Group(line);

步骤 5:创建场景对象

通过实例化名为 Scene 的类来创建场景，该类属于包 javafx.scene。将上一步中创建的 Group 对象(根)传递给此类。

除了根对象之外，您还可以传递两个表示屏幕高度和宽度的双精度参数以及 Group 类的对象，如下所示。

Scene scene = new Scene(group ,600, 300);

步骤 6:设置舞台(Stage)的标题

您可以使用 Stage 类的 setTitle() 方法将标题设置为舞台(Stage)。 primaryStage 是一个 Stage 对象，它作为参数传递给场景类的启动方法。

使用 primaryStage 对象，将场景的标题设置为 Sample Application，如下所示。

primaryStage.setTitle("Sample Application");

步骤 7:将场景添加到舞台(Stage)

您可以使用名为 Stage 的类的方法 setScene() 将场景对象添加到舞台(Stage)。使用此方法添加前面步骤中准备的场景对象，如下所示。

primaryStage.setScene(scene)

步骤 8:显示舞台(Stage)的内容

使用 Stage 类的名为 show() 的方法显示场景的内容，如下所示。

primaryStage.show();

步骤 9:启动应用程序

通过从主方法调用 Application 类的静态方法 launch() 来启动 JavaFX 应用程序，如下所示。

public static void main(String args[]){
    launch(args);
}

示例

以下是使用 JavaFX 生成直线的程序。将此代码保存在名为 DrawingLine.java 的文件中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.shape.Line;
import javafx.stage.Stage;

public class DrawingLine extends Application{
   @Override
   public void start(Stage stage) {
    //创建线对象
    Line line = new Line();

    //设置线的属性
    line.setStartX(100.0);
    line.setStartY(150.0);
    line.setEndX(500.0);
    line.setEndY(150.0);

    //创建组
    Group root = new Group(line);

    //创建场景
    Scene scene = new Scene(root, 600, 300);

    //设置场景标题
    stage.setTitle("Sample application");

    //将场景添加到舞台(Stage)
    stage.setScene(scene);

    //显示场景内容
    stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令从命令提示符编译并执行保存的 java 文件。

javac DrawingLine.java
java DrawingLine

执行时，上述程序会生成一个 JavaFX 窗口，其中显示一条直线，如下所示。
