JavaFX - 2D 形状椭圆

椭圆由两个点定义，每个点称为焦点。如果取椭圆上的任意一点，到焦点的距离总和是恒定的。椭圆的大小由这两个距离的总和决定。这些距离的总和等于长轴的长度(椭圆的最长直径)。事实上，圆是椭圆的一个特例。

椭圆有三个属性，分别是−

• 中心 − 椭圆内部的一个点，是连接两个焦点的线段的中点。长轴和短轴的交点。

• 长轴 −椭圆的最长直径。

• 短轴 − 椭圆的最短直径。

在 JavaFX 中，椭圆由名为 Ellipse 的类表示。此类属于包 javafx.scene.shape。

通过实例化此类，您可以在 JavaFX 中创建椭圆节点。

此类具有 4 个 double 数据类型的属性，即 −

• centerX −椭圆中心的 x 坐标(以像素为单位)。

• centerY − 椭圆中心的 y 坐标(以像素为单位)。

• radiusX − 椭圆的宽度(以像素为单位)。

• radiusY − 椭圆的高度(以像素为单位)。

要绘制椭圆，您需要将值传递给这些属性，方法是在实例化时以相同的顺序将它们传递给此类的构造函数，如下所示 −

Circle circle = new Circle(centerX, centerY, radiusX, radiusY);

或者，通过使用它们各自的 setter 方法，如下所示 −

setCenterX(value);
setCenterY(value);
setRadiusX(value);
setRadiusY(value);

绘制椭圆的步骤

按照下面给出的步骤在 JavaFX 中绘制椭圆。

步骤 1:创建类

创建一个 Java 类并继承包 javafx.application 的 Application 类，并实现该类的 start() 方法，如下所示。

public class ClassName extends Application {
   @Override
   public void start(Stage primaryStage) throws Exception {
   }
}

步骤 2:创建椭圆形

您可以通过实例化属于包 javafx.scene.shape 的名为 Ellipse 的类来在 JavaFX 中创建椭圆形。您可以按如下方式实例化此类。

//创建椭圆形对象
Ellipse ellipse = new Ellipse();

步骤 3:设置椭圆形的属性

指定椭圆形中心的 x、y 坐标 →通过设置属性 X、Y、RadiusX 和 RadiusY，可以设置椭圆沿 x 轴和 y 轴(长轴和短轴)的宽度，以及圆的宽度。

这可以通过使用它们各自的 setter 方法来实现，如下面的代码块所示。

ellipse.setCenterX(300.0f);
ellipse.setCenterY(150.0f);
ellipse.setRadiusX(150.0f);
ellipse.setRadiusY(75.0f);

步骤 4:创建组对象

在 start() 方法中，通过实例化名为 Group 的类来创建组对象，该类属于包 javafx.scene。

将上一步中创建的椭圆(节点)对象作为参数传递给 Group 类的构造函数。应执行此操作以将其添加到组中，如以下代码块所示 −

Group root = new Group(ellipse);

步骤 5:创建场景对象

通过实例化名为 Scene 的类来创建场景，该类属于包 javafx.scene。将上一步中创建的 Group 对象 (root) 传递给该类。

除了 root 对象之外，您还可以传递两个表示屏幕高度和宽度的双精度参数以及 Group 类的对象，如下所示。

Scene scene = new Scene(group ,600, 300);

步骤 6:设置舞台(Stage)的标题

您可以使用 Stage 类的 setTitle() 方法将标题设置为舞台(Stage)。 primaryStage 是一个 Stage 对象，它作为参数传递给场景类的启动方法。

使用 primaryStage 对象，将场景的标题设置为 Sample Application，如下所示。

primaryStage.setTitle("Sample Application");

步骤 7:将场景添加到舞台(Stage)

您可以使用名为 Stage 的类的方法 setScene() 将场景对象添加到舞台(Stage)。使用此方法添加在上一个步骤中准备的场景对象，如下所示。

primaryStage.setScene(scene);

步骤 8:显示 Stage 的内容

使用 Stage 类中名为 show() 的方法显示场景的内容，如下所示。

primaryStage.show();

步骤 9:启动应用程序

通过从 main 方法调用 Application 类中的静态方法 launch() 来启动 JavaFX 应用程序，如下所示。

public static void main(String args[]){
launch(args);
}

示例

以下是使用 JavaFX 生成椭圆的程序。将此代码保存在名为EllipseExample.java的文件中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.stage.Stage;
import javafx.scene.shape.Ellipse;

public class EllipseExample extends Application {
   @Override
   public void start(Stage stage) {
        //绘制椭圆
        Ellipse ellipse = new Ellipse();

        //设置椭圆的属性
        ellipse.setCenterX(300.0f);
        ellipse.setCenterY(150.0f);
        ellipse.setRadiusX(150.0f);
        ellipse.setRadiusY(75.0f);

        //创建 Group 对象
        Group root = new Group(ellipse);

        //创建 scene 对象
        Scene scene = new Scene(root, 600, 300);

        //设置 Stage 的标题
        stage.setTitle("绘制椭圆");

        //将 scene 添加到舞台(Stage)
        stage.setScene(scene);

        //显示舞台(Stage)的内容
        stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令从命令提示符编译并执行保存的 java 文件。

javac EllipseExample.java
java EllipseExample

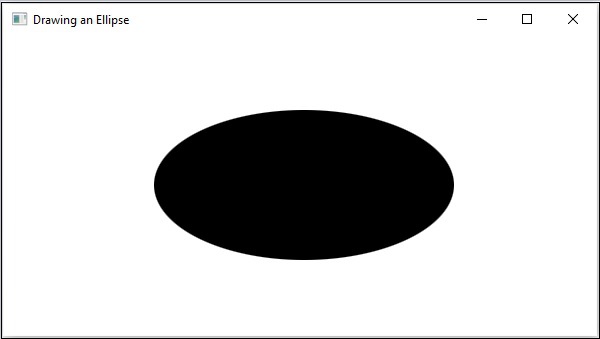

On executing, the above program generates a JavaFX window displaying an ellipse as shown below.
