基础电子学 - 可变电容器

根据电容器的功能、所用的介电材料、形状等，电容器有很多种类型。主要分类是固定电容器和可变电容器。

电容器的类型

分类如下图所示。

主要分类与上述分类相同。固定电容器是在制造时其值固定的电容器，而可变电容器则为我们提供了改变电容值的选项。

让我们了解一下可变电容器，其值会随着电气或机械的变化而变化。可变电容器通常由相互交织的金属板组成，其中一个是固定的，另一个是可变的。这些电容器提供的电容值在10 到 500pF之间变化。

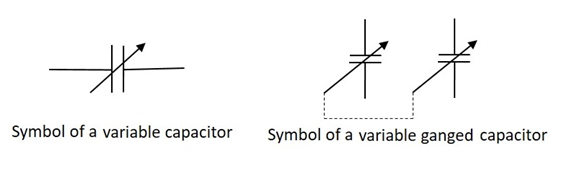

此处显示的联动电容器是两个连接在一起的电容器的组合。单个轴用于旋转这些电容器的可变端，这些电容器组合在一起。虚线表示它们是内部连接的。

这些可变电阻器有很多用途，例如用于无线电接收器的 LC 电路调谐、天线中的阻抗匹配等。可变电容器的主要类型是调谐电容器和微调电容器。

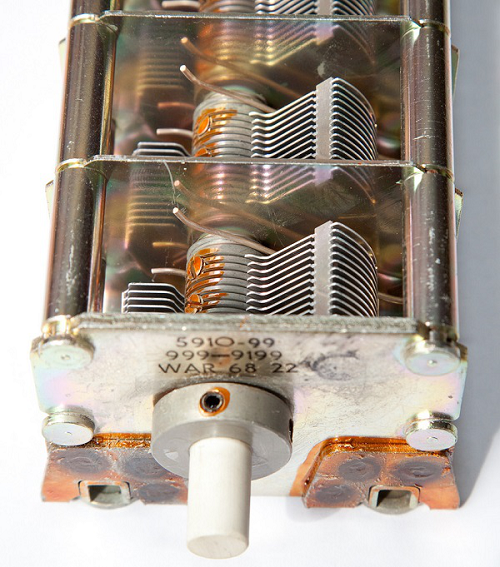

调谐电容器是常用的可变电容器类型。它们包含一个定子、一个转子、一个支撑定子的框架和一个云母电容器。下图显示了调谐电容器的结构细节。

定子是固定部件，转子通过可移动轴的运动而旋转。转子板在移入定子的槽中时，它们会靠近形成电容器的板。当转子板完全位于定子的槽中时，电容值最大，而当转子板不位于定子的槽中时，电容值最小。

上图显示了一个联动调谐电容器，其中两个调谐电容器成组连接。这就是调谐电容器的工作原理。这些电容器的电容值通常从几皮法拉到几十皮法拉不等。这些主要用于无线电接收器中的 LC 电路。它们也称为调谐电容器。

微调电容器使用螺丝刀进行调整。微调电容器通常固定在这样的地方，一旦固定，就不需要改变电容值。

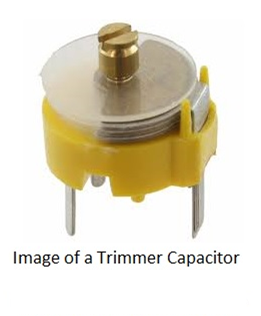

微调电容器有三根引线，一根连接到固定板，一根连接到旋转板，另一根是公共的。可移动圆盘是半圆形的。微调电容器看起来像下图中的电容器。

有两个平行的导电板，中间有一个电介质。根据使用的电介质，有空气微调电容器和陶瓷微调电容器。微调电容器的结构细节如下所示。

两个极板中的一个是可移动的，而另一个是固定的。介电材料是固定的。当可移动极板移动时，与可移动和固定电极之间的区域相反，电容就会改变。如果相反区域变大，电容就会更高，因为两个电极都充当电容器的两个极板。

微调电容器很容易固定在 PCB（印刷电路板）上，它们主要用于设备校准。
