基础电子学 - 非线性电阻器

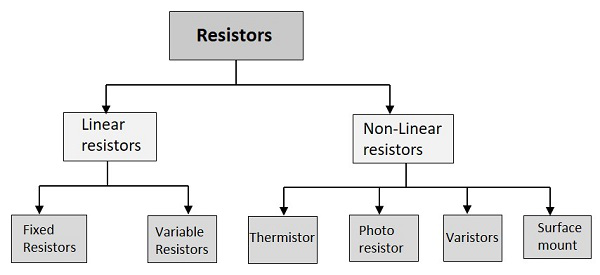

根据所用材料的类型、制造工艺和应用，电阻器有很多种类型。分类如下。

线性电阻器具有线性 VI 特性，非线性电阻器具有非线性 VI 特性。非线性电阻器是电压和电流特性呈非线性变化的电阻器。电压和电流值会根据温度和光线等其他因素而变化，但可能不是线性的。

热敏电阻器

热表示温度。在此电阻器中，电阻随温度而变化。如果热量增加，则电阻减小，反之亦然。这用于测量和控制目的。

热敏电阻的主要类型是NTC和PTC。

• NTC 是负温度系数，在这种设备中，电阻会随着温度的升高而减小。它们用于保护设备免受过压条件的影响。

• PTC 是正温度系数，在这种设备中，电阻会随着温度的升高而增大。它们用于保护设备免受过流条件的影响。

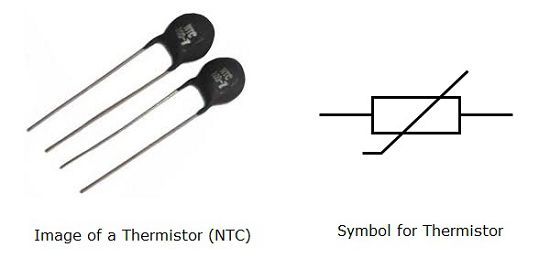

下图显示了一个 NTC 热敏电阻及其符号。

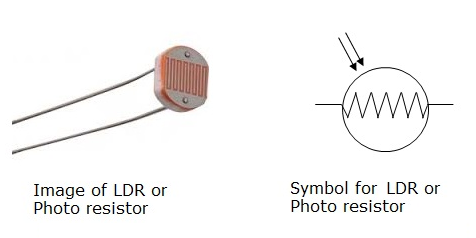

光敏电阻

光表示光。在此电阻器中，电阻随光而变化。随着光的增加，电阻减小，反之亦然。这也用于测量和控制目的。它也被称为LDR（光敏电阻）

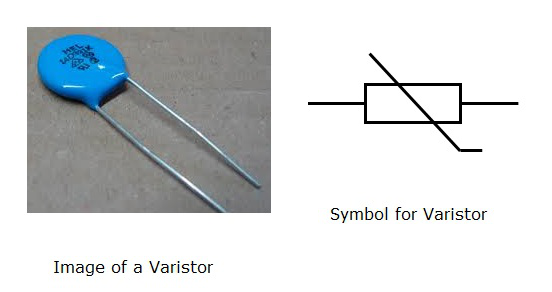

压敏电阻

压敏电阻的电阻随施加的电压而变化。随着电压的增加，电阻减小，如果电压降低，电阻增大。它也被称为VDR（电压敏电阻）。

表面贴装

自从引入表面贴装技术以来，它们得到了广泛的应用。这些可以称为芯片电阻器，这意味着集成在陶瓷芯片上的电阻层。

与普通电阻器相比，这些表面贴装电阻器非常小，因此占用更少的空间。它们有效且散发的热量更少。这些电阻器的发明改变了 PCB（印刷电路板）的外观并大大减小了其尺寸。

表面贴装电阻器的优点是 −

• 它们体积小巧。
• 它们非常稳定。
• 它们具有良好的耐受性。
• 它们可以有效减少散热。

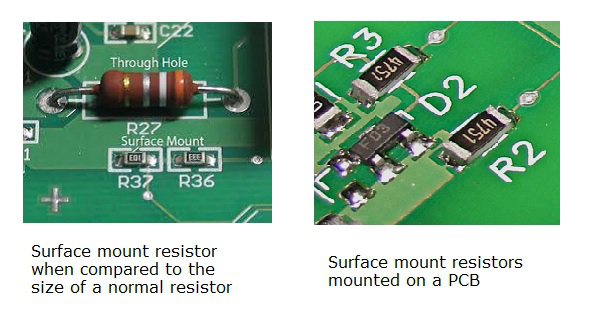

下图显示了表面贴装电阻器的图像。
