基础电子学 - 线性电阻

线性电阻的电阻值不会随着流经它的电流而变化。流经它的电流始终与施加在其上的电压成比例。线性电阻进一步分为固定电阻和可变电阻。

可变电阻

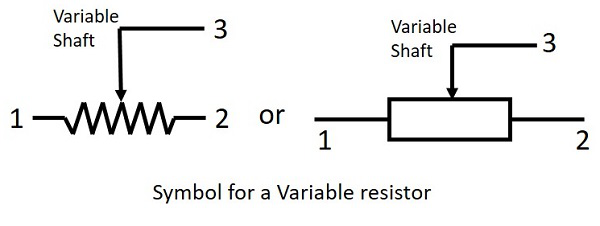

可变电阻的阻值可以根据需要手动改变。在连接的轴的帮助下，可以从一系列电阻值中选择特定的电阻值。可变电阻的符号如下所示。

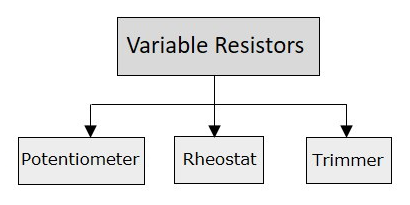

借助我们的分类，可以更好地理解这些电阻。可变电阻器进一步分为电位器、变阻器和微调器。

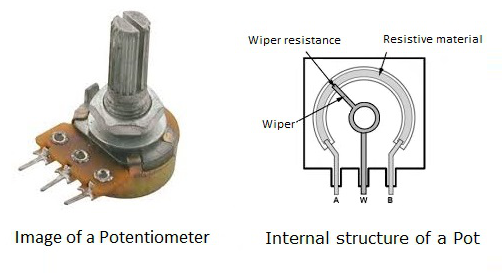

电位器简称为Pot。这是一种三端电阻器，其轴可滑动或旋转。操作时，该轴形成可调分压器。下图显示了电位器的图像。

电位器还测量电路中的电位差（电压）。内部铺设了一条电阻值从低到高的电阻材料路径，并放置了一个滑动片，以便将电阻材料连接到电路。这主要用作电视机和音乐系统中的音量控制器。

变阻器可以简单地称为线绕电阻器。电阻丝紧紧缠绕在绝缘陶瓷芯上。滑动片滑过这些绕组。一个连接到电阻丝的一端，第二个连接到滑动片或滑动触点，以获得所需的电阻。

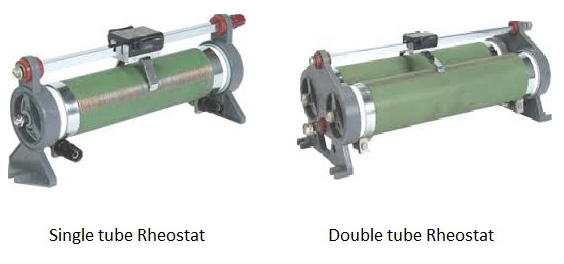

变阻器用于控制电流。它们主要用于重型电机的速度控制。它们获得的电阻在千欧姆的数量级。变阻器主要有单管和双管变阻器，如下图所示。

作为可变电阻，它们通常用于电路中的调谐和校准。如今，变阻器的使用已被开关电子设备所取代，因为变阻器的效率较低。

微调器既是可变电阻器，又是电位器（测量电位差）。这种微调电位器简称为微调电位器。如果将它们用作可变电阻器，则它们被称为预设电阻器。

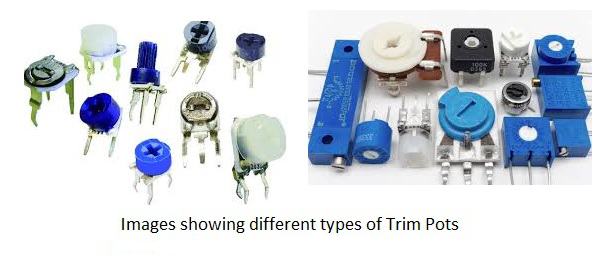

这些微调电位器有不同类型，例如单圈或多圈。这些是用于调谐和校准的小型可变电阻器。它们的寿命比其他可变电阻器短。
