基础电子学 - 电感器的类型

电感器有不同的形状和用途。它们的尺寸取决于制造它们所用的材料。主要分类为固定电感器和可变电感器。几个亨利的电感器可能呈哑铃形状，大小与简单电阻器相当。固定电感器在颜色编码中始终以银色作为其第一种颜色。

电感器的铁芯是它的心脏。根据所用铁芯材料，电感器有很多种类型。让我们来看看其中的几种。

空芯电感器

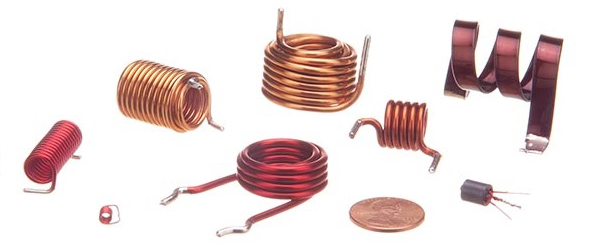

常见的电感器，绕组简单，就是这种空芯电感器。它只用空气作为铁芯材料。塑料和陶瓷等非磁性材料也被用作铁芯材料，它们也属于这种空芯电感器。下图显示了各种空芯电感器。

这些电感器在磁场强度非常高的应用中提供最小的信号损耗。此外，由于没有实心磁芯材料，因此不存在磁芯损耗。

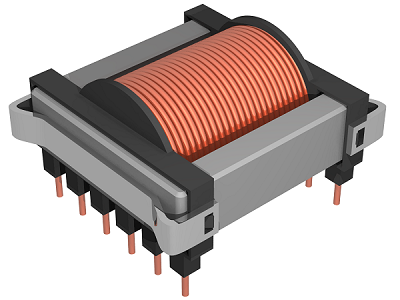

这些电感器使用铁磁材料（例如铁氧体或铁）作为磁芯材料。由于这些磁芯材料具有高磁导率，因此使用它们有助于增加电感。磁导率衡量支持材料内磁场形成的能力。下图显示了铁芯电感器的外观 −

具有类似铁磁芯材料的电感器在高频下会产生芯损耗和能量损耗。这些电感器用于制造几种类型的变压器。

这些电感器具有磁性材料作为芯体物质，导线缠绕在其上。这些是圆环形状，如下图所示。

这种电感器的主要优点是，由于形状为圆形，电感器的整体形状实现了对称性，因此磁通量损失最小。这些电感器主要用于交流电路应用。

这些电感器采用叠层薄钢板（如叠层）作为磁芯材料。通常对于电感器而言，如果增加环路面积以使电流通过，则能量损失会更多。然而，在这些叠层铁芯电感器中，堆叠的薄钢板有助于阻挡涡流，从而最大限度地减少环路作用。

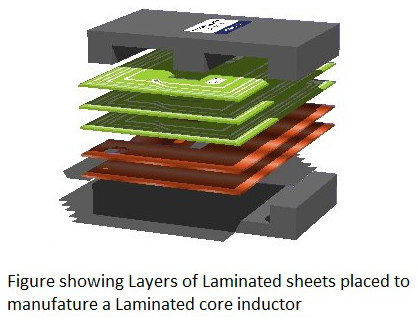

下图显示了叠层铁芯电感器的图像。

这些电感器的主要优点是通过其结构最大限度地减少能量损失。这些叠层铁芯电感器主要用于制造变压器。

顾名思义，这些电感器的铁芯具有磁性材料，其中有一些气隙。但这种结构为磁芯提供了一个优势，与其他类型相比，它可以储存高水平的能量。下图显示了铁粉芯电感器的图像。

这些电感器的涡流损耗和磁滞损耗非常低。这些电感器价格最低，电感稳定性非常好。
