基础电子学 - 固定电容器
制造时值固定且之后无法更改的电容器称为固定电容器。固定电容器的主要分类是极化电容器和非极化电容器。让我们来看看非极化电容器。
非极化电容器
这些电容器没有特定极性，这意味着它们可以以任意方式连接到电路中，而不必担心右引线和左引线的位置。这些电容器也称为非电解电容器。

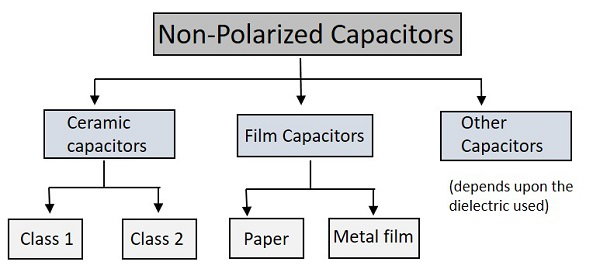

非极化电容器的主要分类如下图所示。
在电容器类型中，我们首先来了解一下陶瓷电容器。

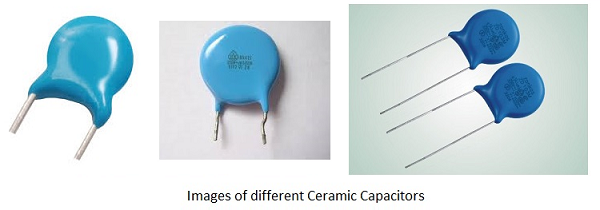

陶瓷电容器
固定类型中使用的常见电容器是陶瓷电容器。陶瓷电容器是具有陶瓷材料作为电介质的固定电容器。
根据应用，这些陶瓷电容器进一步分为 1 类和 2 类。例如，Class1 稳定性高，最适合谐振电路应用，而 class2 效率高，最适合耦合应用。
空心管状或板状陶瓷材料（例如 二氧化钛 和 钛酸钡）的两壁上都涂有银化合物，因此两侧都充当两个电容器板，陶瓷充当电介质。引线从这两个表面引出，整个组件封装在防潮涂层中。
最常用的现代陶瓷电容器是 多层芯片电容器 (MLCC)。这些电容器采用表面贴装技术制造，由于体积小而使用最多。这些电容器的容量范围为 1ηF 至 100µF。
薄膜电容器
薄膜电容器是使用薄膜物质作为介电材料的电容器。根据所用薄膜的类型，这些电容器分为纸和金属薄膜电容器。

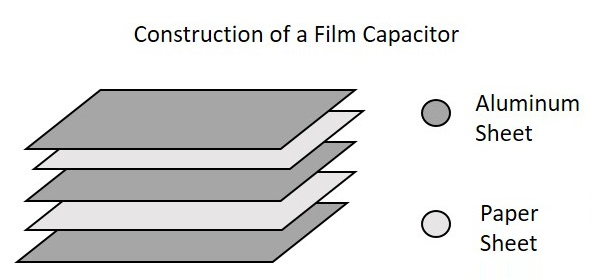

这些薄膜电容器都是纸介电电容器，而纸电容器使用蜡纸，而金属薄膜电容器使用金属化纸。其布置与下图所示几乎相同。
纸电容器
纸电容器使用纸作为介电材料。取两张薄锡箔纸，放在薄蜡纸或油纸之间。该纸用作介电材料。如今，纸张正在被塑料所取代。

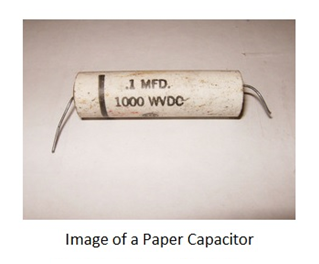

这些薄片被夹在中间，卷成圆柱形，并封装在塑料外壳中。引线被拉出。下图显示了纸质电容器的示例。
纸质电容器的容量范围为 0.001µF 至 2µF，额定电压可高达 2000 伏。这些电容器在高压和大电流应用中非常有用。

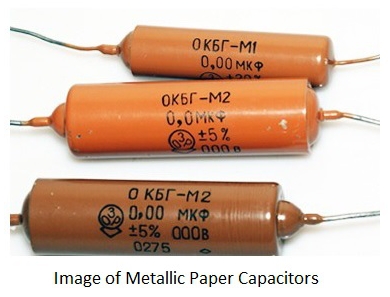

金属膜电容器
金属膜电容器是另一种类型的薄膜电容器。它们也被称为金属箔电容器或金属化纸电容器，因为这里使用的电介质是涂有金属膜的纸。
与纸质电容器不同，铝膜或锌膜涂在纸上，以在这种金属膜电容器中形成电介质。铝片不是放在纸之间，而是直接涂在纸上。这样可以减小电容器的尺寸。
铝涂层优于锌涂层，这样可以避免电容器因化学还原而损坏。铝涂层板卷成圆柱形，并引出导线。整个东西用蜡或塑料树脂封装以保护电容器。这些电容器在高电压和高电流应用中很有用。
其他电容器
这些是杂项电容器，以所用的介电材料命名。该组包括云母电容器、空气电容器、真空电容器和玻璃电容器等。
云母电容器

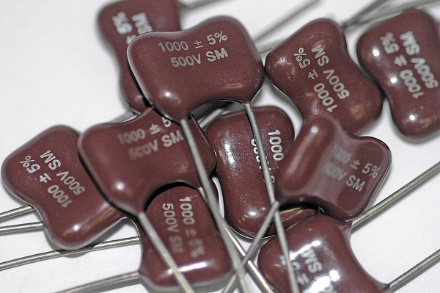

云母电容器使用薄云母片作为介电材料制成。就像纸质电容器一样，薄金属片夹在中间，中间夹有云母片。最后，金属片层在两端连接，形成两根引线。然后将整个组件封装在塑料胶木胶囊中。下图显示了云母电容器的外观。
云母电容器的容量范围为 50pF 至 500pF。云母电容器的工作电压高达 500 伏。这些是电子电路中最常用的电容器，例如波纹滤波器、谐振电路、耦合电路和高功率、高电流 RF 广播发射器。
空气电容器
空气电容器是以空气作为电介质的电容器。最简单的空气电容器是导电板之间有空气的电容器。这种结构与上面讨论的可变调谐电容器完全相同。这些电容器也可以是固定的和可变的，但固定的很少使用，因为还有其他具有优异特性的电容器。
真空电容器
真空电容器使用高真空作为电介质，而不是空气或其他材料。这些电容器也有固定和可变模式。这些电容器的结构类似于真空管。它们大多以玻璃圆筒的形式出现，其中包含相互啮合的同心圆筒。

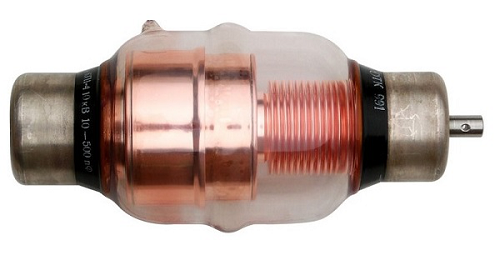

下图显示了可变真空电容器。

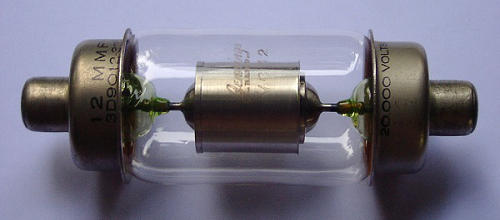

下图显示了固定真空电容器的外观 −
可变真空电容器的容量范围为 12pF 至 5000pF，用于高压应用，例如 5kV 至 60kV。它们用于主要设备，例如高功率广播发射器、RF 放大器和大型天线调谐器。

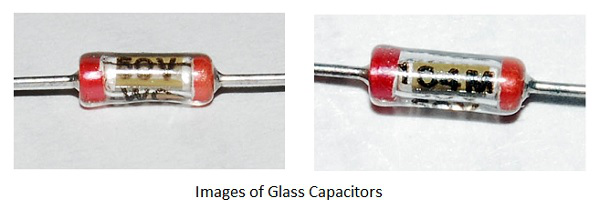

玻璃电容器
玻璃电容器非常独特，具有许多优点和应用。与上述所有类型一样，这里的玻璃是介电物质。除了玻璃电介质外，这些电容器中还存在铝电极。取出引线后进行塑料封装。引线可以是轴向引线或管状引线。
玻璃电容器有许多优点，例如 −
- 温度系数低。
- 这些是无噪音电容器。
- 它们产生高质量输出，损耗低。
- 它们能够处理高工作温度。
- 这些电容器可以处理大射频电流。
这些玻璃电容器有许多应用，例如 −
- 用于需要处于高温区域的电路。
- 用于需要高 Q 的电路。
- 用于高功率处理电路。
- 用于需要高公差的电路。
