高级 Excel - 温度计图表

温度计图表是明确定义的度量的实际值的可视化,例如,与目标值相比的任务状态。 这将是您在下一章学习的仪表图的线性版本。

您可以使用简单的上升温度计图表跟踪您在一段时间内的目标进度。


什么是温度计图表?

温度计图表跟踪单个任务,例如,完成工作,表示与目标相比的当前状态。 它显示任务完成的百分比,以目标为 100%。

温度计图表如下所示。

温度计图表

温度计图表的优点

温度计图表可用于跟踪任何实际值与目标值相比的完成百分比。 它使用单一值,是一个吸引人的图表,可以包含在仪表板中,以快速直观地显示已实现百分比、相对于目标销售目标的绩效百分比、利润百分比、工作完成百分比、预算使用百分比等。

如果您有多个值来根据目标跟踪实际情况,您可以使用子弹图,您将在后面的章节中学习。


数据准备

按以下方式准备数据 −

  • 计算实际值与目标值相比实际值的百分比。

  • 目标应始终为 100%。

  • 将您的数据放在下表中。

准备数据

创建温度计图表

以下是创建温度计图表的步骤 −

步骤 1 − 选择数据。

步骤 2 − 插入一个簇状柱形图。

插入簇状柱形图

如您所见,右侧的列是目标。

步骤 3 − 单击图表中的列。

步骤 4 − 单击功能区上的"设计"选项卡。

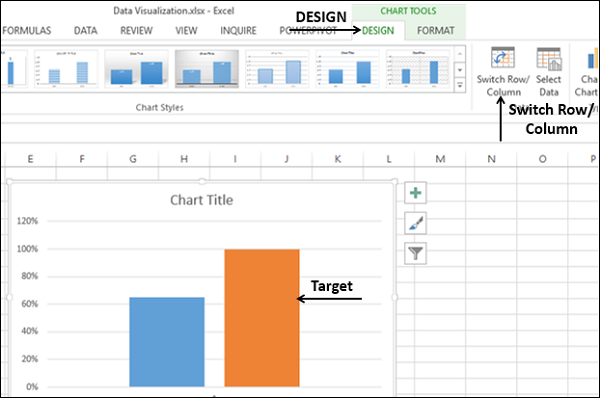

步骤 5 − 单击"切换行/列"按钮。

切换按钮

步骤 6 − 右键单击目标列。

步骤 7 − 从下拉列表中选择格式化数据系列。

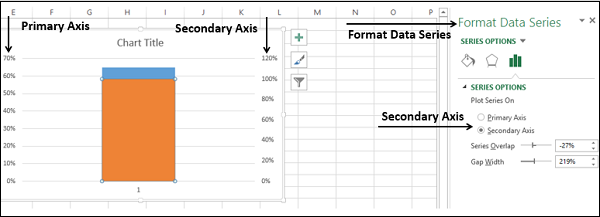

步骤 8 − 单击"格式化数据系列"窗格中"系列选项"下的"次轴"。

点击辅助轴

如您所见,主轴和次轴具有不同的范围。

步骤 9 − 右键单击主轴。 从下拉列表中选择格式轴。

步骤 10 − 在"格式轴"窗格的"轴选项"下的"边界"中键入以下内容 −

  • 0 表示最小值。
  • 1 表示最大值。

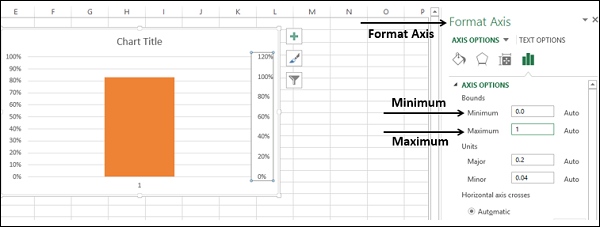

对次轴重复上述步骤,将边界更改为 0 和 1。

重复步骤

主轴和次轴都将设置为 0% - 100%。

如您所见,目标列隐藏了实际列。

步骤 11 − 右键单击可见列,即目标。

步骤 12 − 从下拉列表中选择格式化数据系列。

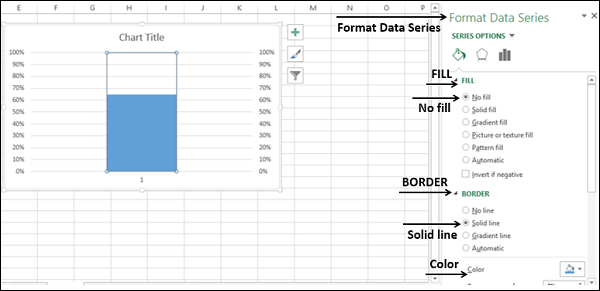

在格式化数据系列窗格中,选择以下 −

  • FILL选项下不填充。
  • BORDER 选项下的实线。
  • "颜色"选项下的蓝色。
选择选项

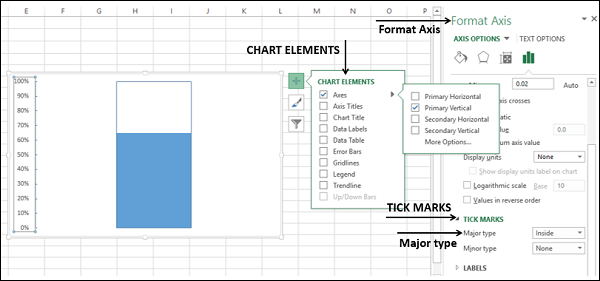

步骤 13 − 在图表元素中,取消选择以下内容 −

  • 轴 → 主要水平。
  • 轴 → 次要垂直。
  • 网格线。
  • 图表标题。

步骤 14 − 右键单击主垂直轴。

步骤 15 − 从下拉列表中选择格式轴。

步骤 16 − 单击格式轴窗格中轴选项下的刻度线。

步骤 17 − 为主要类型选择内部选项。

选择选项

步骤 18 − 右键单击图表区域。

步骤 19 − 从下拉列表中选择格式化绘图区。

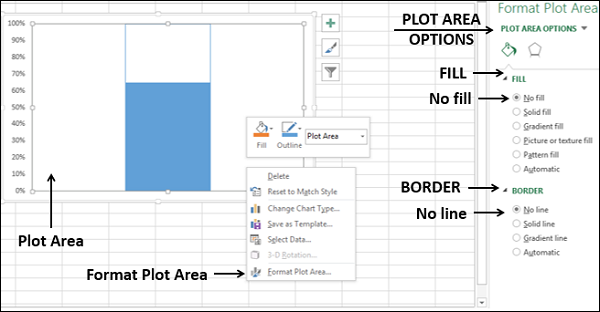

步骤 20 − 在格式化绘图区窗格中单击填充和线条。 选择以下 −

  • FILL选项下不填充。
  • BORDER 选项下没有线条。
单击填充和线条

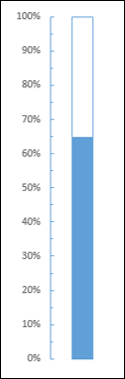

步骤 21 − 调整图表区域的大小以获得图表的温度计形状。

调整图表区域大小

您得到了温度计图表,其中显示了相对于目标值的实际值。

步骤 22 − 您可以通过一些格式使此温度计图表更具吸引力。

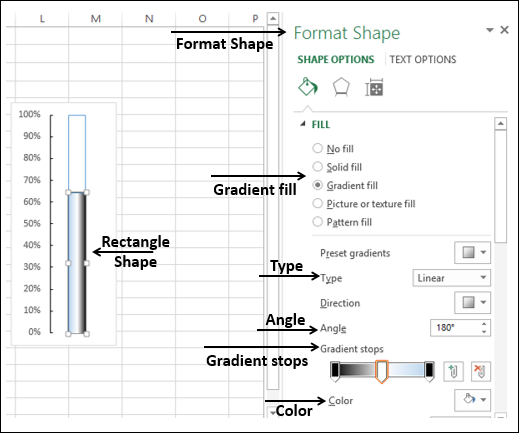

  • 在图表中插入一个叠加蓝色矩形部分的矩形。
  • 在格式形状选项中,选择以下选项 −
    • FILL 的渐变填充。
    • 类型为线性。
    • 角度为 1800。
  • 将梯度停止设置为 0%、50% 和 100%。
  • 对于渐变停止在 0% 和 100%,选择黑色。
  • 对于 Gradient stop at 50%,选择白色。
插入矩形
  • 在底部插入一个椭圆形。
  • 使用与矩形相同的选项设置椭圆形状的格式。
  • 结果如下图所示 −
温度计图表

温度计图表已准备就绪。 这在仪表板上或作为演示文稿的一部分看起来不错。
